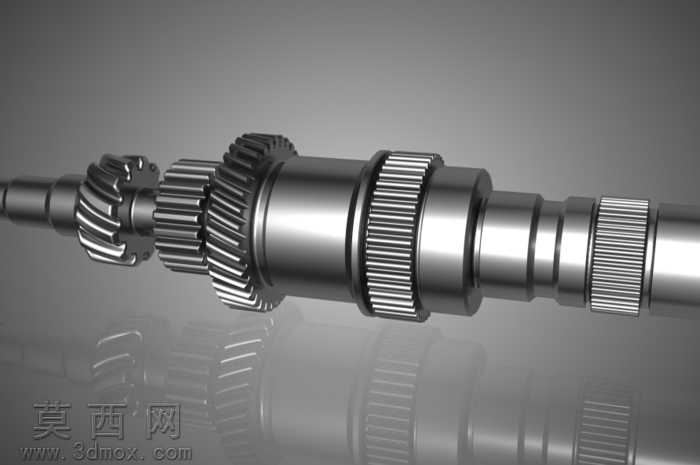

多档位集成式传动齿轮轴三维设计

本齿轮轴采用三维参数化建模方式完成整体设计，建模过程中以回转体基础特征为核心，首先通过草绘绘制轴体各段阶梯轮廓，利用旋转特征生成轴的基体结构，精准控制各轴段的直径、长度参数，匹配不同安装位的轴承、齿轮配合公差要求。在齿轮结构建模环节，针对轴体上集成的多组不同规格齿轮，分别采用参数化齿廓生成方式，其中螺旋锥齿轮部分严格按照螺旋角、模数、齿数参数构建渐开线齿廓，通过扫描切除生成螺旋齿形，保证齿面啮合精度；直齿圆柱齿轮部分通过齿形阵列完成齿圈结构，不同档位的齿轮分别匹配对应传动比的齿形参数，齿根处做过渡圆角处理，降低应力集中风险。轴体表面的花键结构采用切除阵列方式生成，保证花键齿的等分精度，满足滑动齿轮的滑移配合需求。材质渲染阶段，为轴体赋予合金钢金属材质，调整金属粗糙度、反射率参数，还原调质处理后金属轴件的哑光金属质感，齿面部分做轻微高光处理，体现机加工后的表面光洁度，各轴段的退刀槽、卡簧槽、定位轴肩等细节结构均完整还原，清晰呈现轴类零件的装配定位结构。设计过程中充分考虑轴的受力特性，对齿轮安装位、轴承支撑位的轴段直径做强化设计，保证轴体的扭转强度与弯曲刚度，各阶梯轴肩的过渡圆角按照机械设计标准取值，避免轴件工作过程中出现应力断裂问题。整体模型结构完整，各特征参数符合机械传动设计规范，可用于变速器传动结构的装配验证、运动仿真以及工程图转化参考，清晰展现了集成式齿轮轴的结构设计逻辑与细节处理方式。
