带轴锥齿轮传动零件三维建模设计

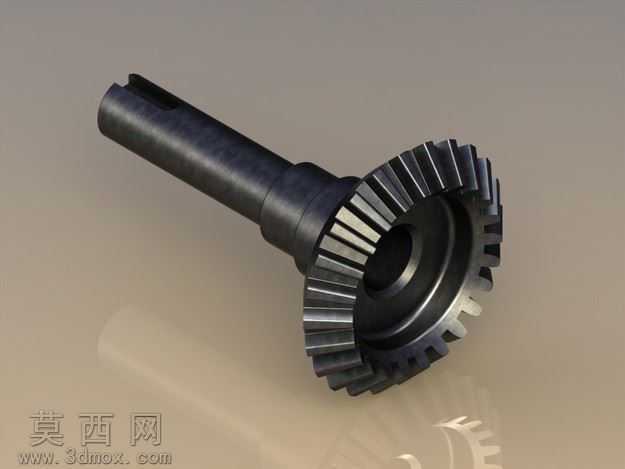

本作品为带集成传动轴的锥齿轮传动零件三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理锥齿轮与传动轴的一体化结构特征：传动轴部分为阶梯轴结构，轴端设计有标准键槽用于周向固定，轴段间设置过渡圆角避免应力集中，保证轴类零件的结构合理性；锥齿轮部分采用渐开线齿形参数化生成逻辑，依据锥齿轮的分度圆锥角、模数、齿数、齿顶高系数等核心参数，先绘制齿廓基准草图，通过特征放样、阵列命令完成全部轮齿的成型，保证轮齿的齿向、齿形精度符合锥齿轮啮合传动的几何要求。建模过程中对齿轮与轴的衔接位置做了加厚过渡处理，模拟实际零件的锻造拔模与加工余量特征，还原真实机加工零件的结构细节。材质渲染阶段，为零件赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，还原经过调质处理的合金结构钢表面的哑光金属质感，键槽、轮齿齿面、轴段配合面等位置做了细微的加工纹理区分，让渲染效果更贴近真实工业零件的视觉表现。结构设计上，该零件将锥齿轮与传动轴做成一体化结构，省去了齿轮与轴的键连接、过盈配合装配环节，提升了传动部件的整体刚性，减少了装配累积误差，适用于中小载荷的相交轴动力传递场景，比如小型减速箱、机床进给机构、轻工机械的传动工位。建模全程遵循机械设计的工艺合理性要求，所有倒角、圆角、退刀结构都符合金属切削加工的工艺规范，没有出现无法加工的负角、薄壁脆弱结构，轮齿的齿根过渡曲线做了优化处理，降低齿根应力集中系数，提升零件的模拟使用寿命。模型完成后通过干涉检查验证，确认一体化结构各部分无几何冲突，可直接用于后续的虚拟装配、运动仿真、有限元受力分析等工程环节，也可作为机械传动教学的演示模型，直观展示锥齿轮轴的结构组成与传动原理。
