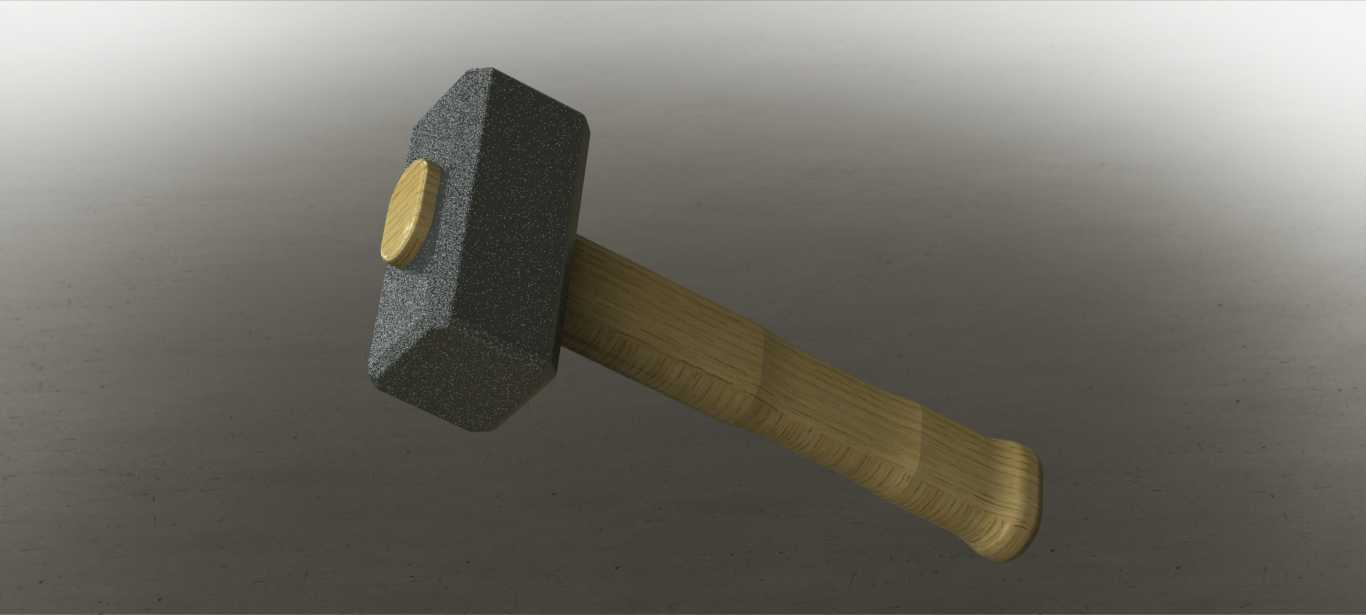

木柄八角手锤结构设计三维数模

日常设备检修、钣金校正、工件拆装、小型构件敲击就位等作业场景中，手锤是一线装配、维修、金工岗位最常接触的手动敲击工具，这款木柄八角手锤的建模完全贴合一线作业的实际使用需求展开。从结构设计逻辑来看，锤头采用两端对称的八角棱柱构型，区别于圆头锤的弧面敲击端，八角形的平直面敲击端在敲击扁凿、样冲、錾子这类带柄工装时，能提供更稳定的接触面，减少敲击打滑的概率，同时棱角位置可临时用于狭小空间的局部敲击就位，适配设备检修时边角位置的调整需求。锤头中部的安装孔采用带微锥的通孔设计，装配时木柄从锥度较大的一端穿入，穿出后通过端部的金属楔钉涨开木柄端头，实现锤头与手柄的防脱锁止，这种结构是手动敲击工具经过长期验证的可靠连接方式，能承受数千次反复敲击的冲击载荷不松动。手柄部分采用符合人体握持习惯的变截面木质结构，靠近锤头的位置直径稍细，向握持端逐步过渡到贴合手掌弧度的加粗轮廓，表面做了防滑的纹理处理，作业时握持的摩擦力足够，即使手掌沾有少量油污也不易脱手，同时木质材料的阻尼特性可以有效吸收敲击时产生的反向冲击力，降低长时间作业给手腕带来的振动负荷。从安装边界与尺寸适配来看，锤头的重量控制在常规手锤的0.5-1kg区间，整体长度适配成年男性单手握持的操作范围，既不会因为长度过短导致敲击力矩不足，也不会因为过长影响狭小空间内的操作灵活性。建模过程中对锤头与木柄的配合面做了精准的公差匹配，还原了实际生产中木柄装配的过盈量要求，锤头的敲击端面做了微小的倒棱处理，避免长期敲击后边缘崩裂产生飞溅碎屑，符合手动工具的安全设计要求。在实际应用中，这款手锤可适配机械装配时的零件敲击就位、钣金作业的板材校正、维修场景的锈蚀螺栓松动敲击、木工场景的榫卯结构敲合等多种工况，结构上没有多余的复杂构件，整体可靠性高，维护成本极低，是通用五金工具里应用覆盖面极广的基础手动工具。
