皮带传动式工业离心通风机三维设计

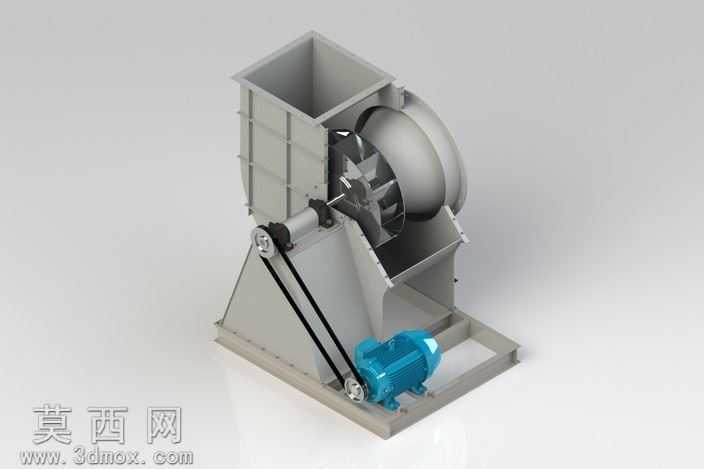

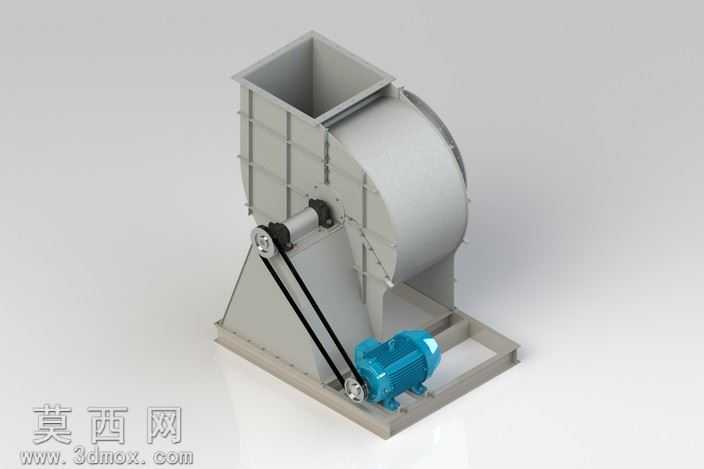

本作品为皮带传动式工业离心通风机的三维建模设计成果，建模过程严格遵循工业通风设备的实际生产制造逻辑，在三维软件中完成全参数化的结构搭建，完整还原了该类离心风机的全部核心组成部件。模型首先搭建了方形进风集流箱结构，进风段采用直角方箱过渡设计，箱体壁面设置加强筋结构以提升箱体刚性，避免通风作业过程中因风压产生结构形变，进风口与风筒蜗壳的衔接处做了平滑过渡处理，可有效降低进风端的气流紊流损失。核心的蜗壳部分采用阿基米德螺旋线作为轮廓基准进行曲面建模，蜗壳内壁曲面做了连续顺滑处理，能够引导叶轮甩出的气流沿蜗壳流道平稳汇集导出，减少气流在蜗壳内部的涡流损耗。叶轮部分采用后弯式叶片设计，每一片叶片都按照气动性能要求设定安装角度，叶片与前盘、后盘的连接位置做了贴合处理，完整还原了叶轮的焊接装配结构，可清晰展示叶轮的气流做功结构。传动部分采用皮带轮减速传动结构，建模时还原了主动皮带轮、从动皮带轮以及三角传动带的装配关系，主动轮与驱动电机输出轴同轴连接，从动轮与叶轮主轴通过轴承座组件连接，轴承座部分还原了轴承安装位、密封结构以及润滑预留结构，清晰展示了动力传递的完整路径。驱动电机采用标准工业卧式电机模型，电机安装在可调节位置的滑轨底座上，该结构可实现皮带张紧度的调节，还原了实际设备的安装调试功能。整机底座采用型钢焊接框架结构，底座上预留了各部件的安装定位孔，同时设置了斜向支撑筋结构连接蜗壳支架与底座主体，提升整机的结构稳定性，避免设备运行时产生共振。材质渲染阶段，为机壳、底座等碳钢部件赋予了哑光工业灰漆材质，为电机赋予了标准工业蓝漆材质，为传动皮带赋予了黑色橡胶材质，为轴承、轴类部件赋予了金属切削加工的亮面金属材质，不同部件的材质区分清晰，可直观分辨各部分的结构属性。整个模型的装配关系完全符合实际工业离心风机的装配逻辑，各部件之间无干涉错位，可用于该类设备的结构展示、教学演示以及前期方案设计参考，能够清晰展现皮带传动式离心风机的工作原理与结构组成。
