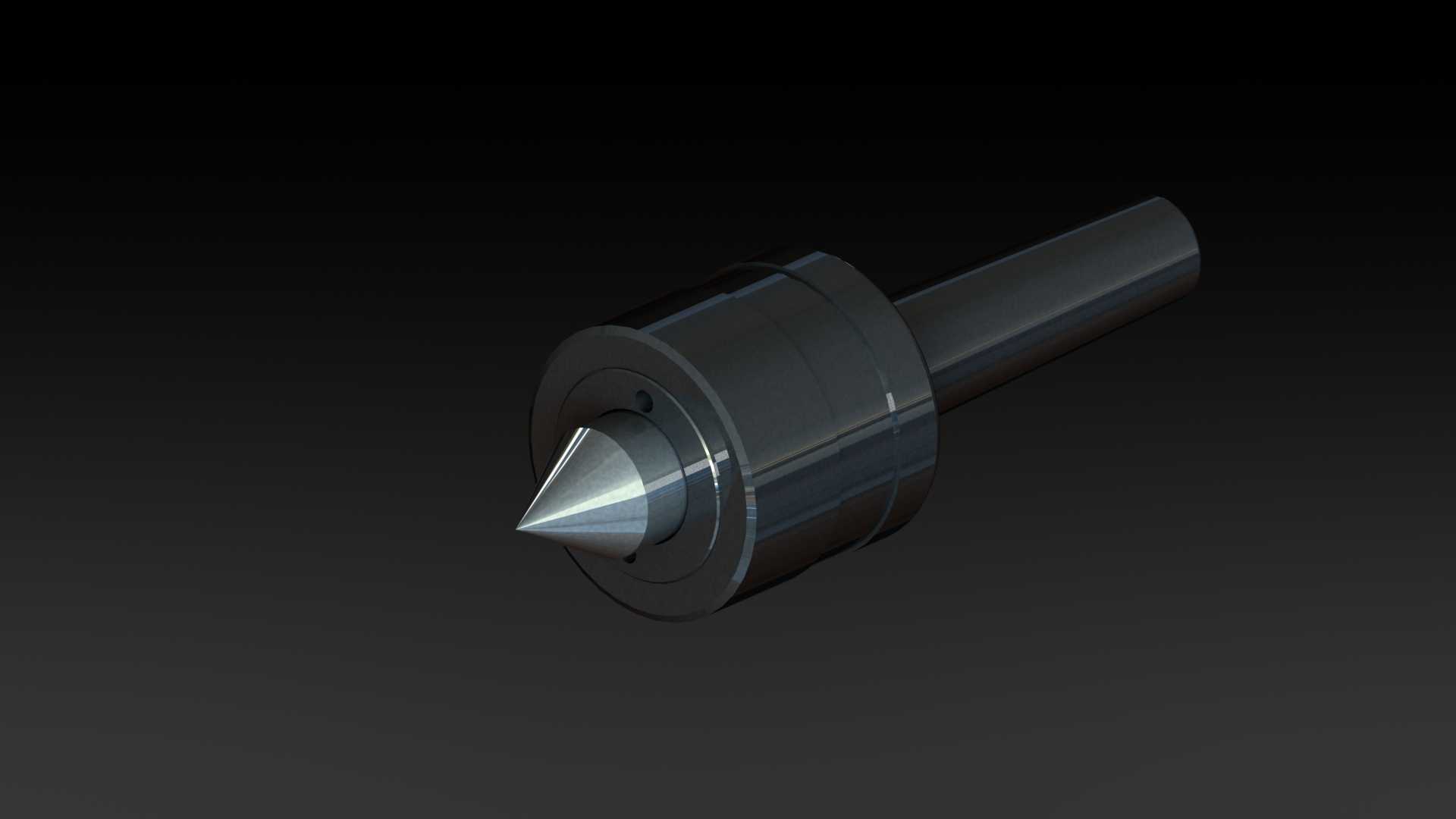

机床用高精度回转顶尖结构设计

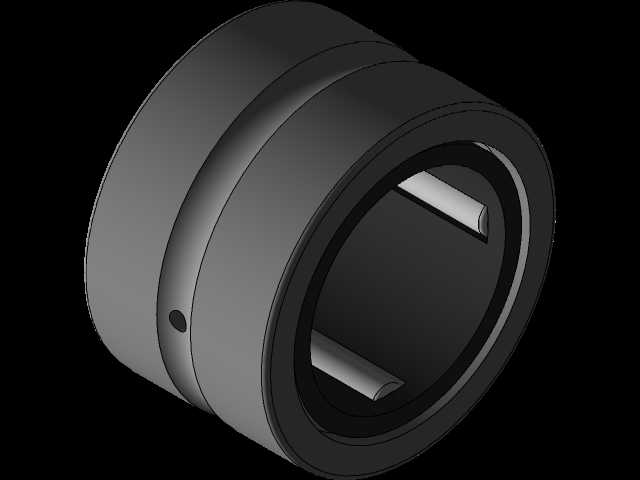

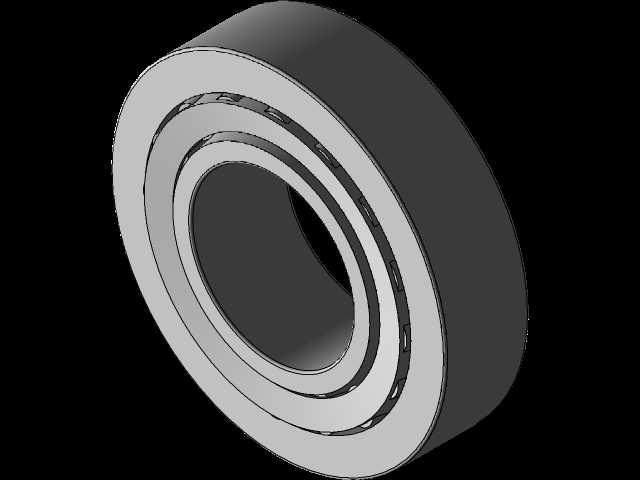

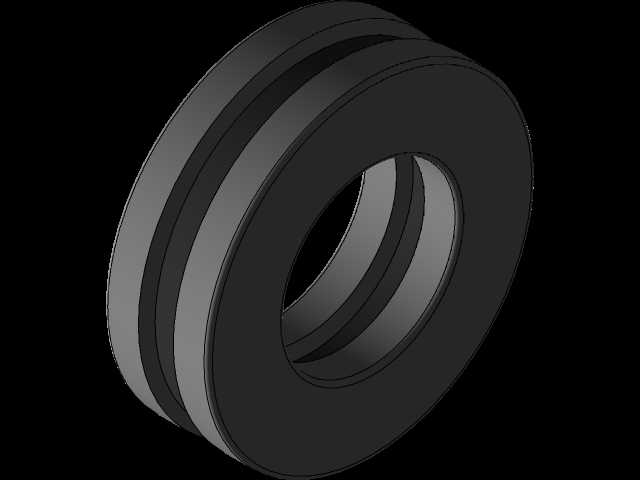

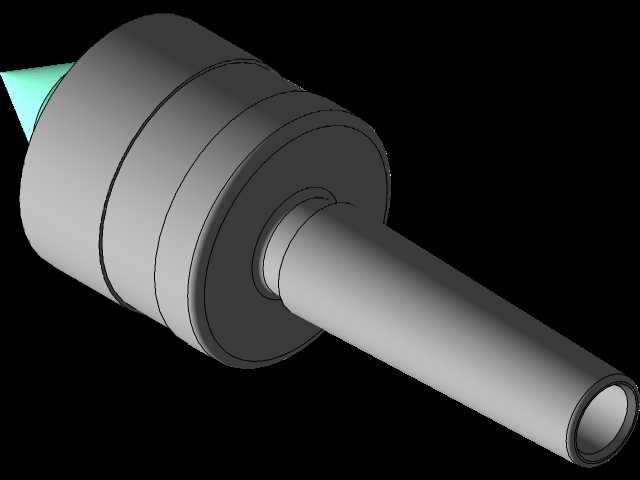

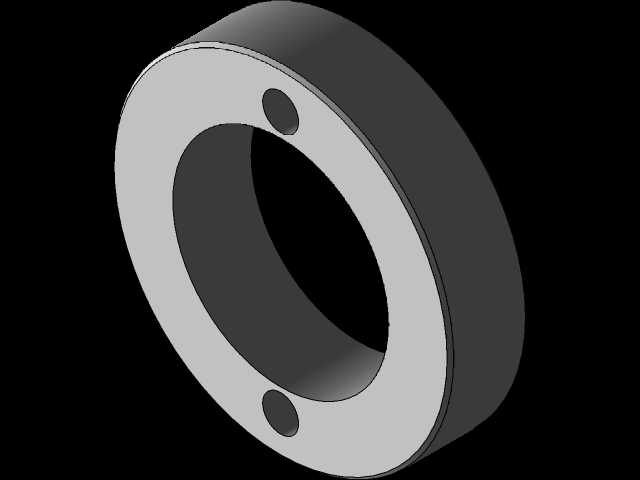

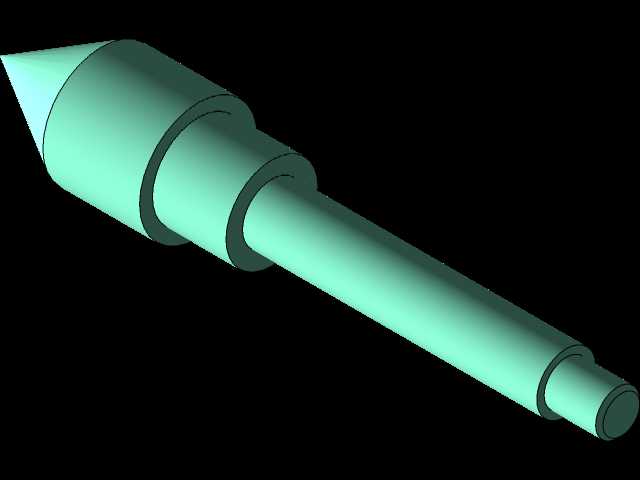

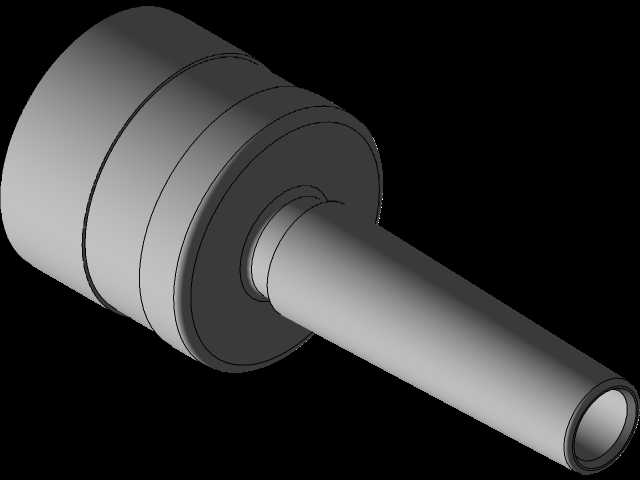

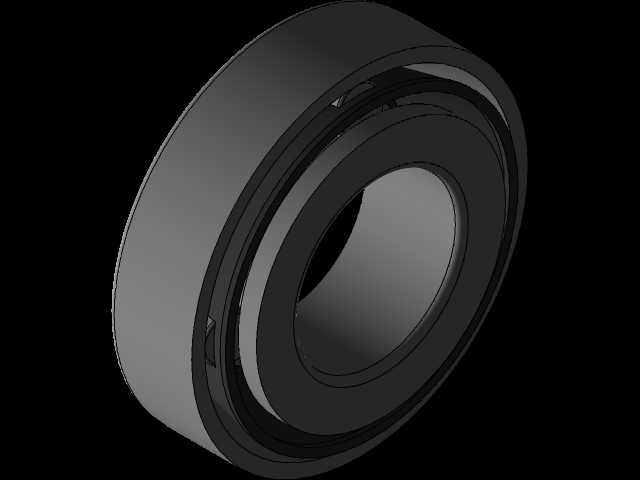

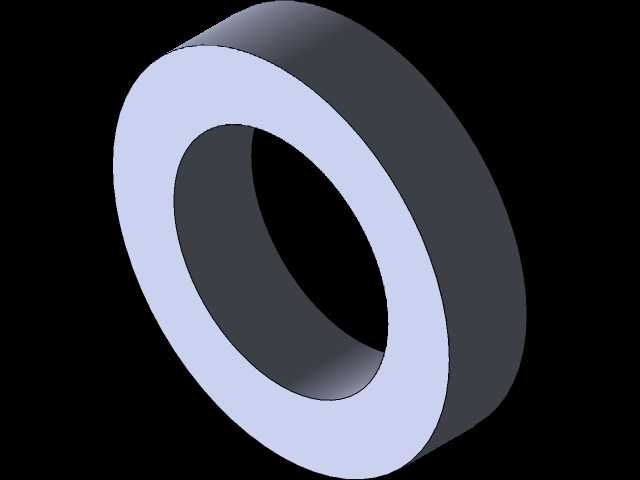

这款回转顶尖是车床、外圆磨床等回转加工设备的核心配套工装，主要用于轴类、套类零件加工时的端部顶持定位，抵消切削过程中工件受径向切削力产生的挠度变形，保障长轴类零件加工时的同轴度公差要求。在实际加工场景中，普通固定顶尖仅能适配低转速、小进给量的轻切削工况，高速切削时工件中心孔与顶尖锥面的摩擦会快速产生高温，轻则烧坏顶尖锥面与工件中心孔，重则导致工件移位报废，而这款带内置回转结构的顶尖，通过内部轴承组实现顶尖头与柄体的相对转动，能在高转速工况下持续保持稳定顶持，适配半精车、精车以及高速磨削的加工需求。从结构设计逻辑来看，整体采用同轴式布局，尾部为标准莫氏锥柄，可直接插入机床尾座的锥孔内实现快速装夹，锥柄的锥度公差严格遵循机床附件的通用标准，无需额外找正即可保证与主轴回转中心的同轴度，装夹效率相比法兰式固定顶尖提升60%以上。前端的顶尖头采用60度标准锥角，适配绝大多数轴类零件预制的中心孔尺寸，锥面经过淬硬处理，表面硬度达到HRC58-62，能承受较大的轴向顶紧力，同时减少长期使用后的磨损量。中间的回转主体内部集成了多组角接触球轴承，可同时承受径向切削力与轴向顶紧力，轴承组采用预紧安装结构，消除了轴向窜动间隙，保证顶尖头回转时的径向跳动量控制在0.005mm以内，满足精密加工的公差要求。外部的密封结构采用多层迷宫式密封，能有效阻挡切削液、金属切屑进入轴承腔体，避免轴承过早磨损，延长工装的维护周期。从安装边界来看，柄部的莫氏锥度可适配多数普通车床、数控车床以及外圆磨床的尾座规格，整体外径尺寸控制在合理范围内，加工小直径轴类零件时不会与刀架、砂轮架产生运动干涉，顶尖头的伸出长度经过优化，既保证足够的顶持深度，又避免悬伸过长导致刚性下降。在实际选型使用时，可根据加工工件的最大重量、切削时的最高转速匹配对应的规格，重型切削场景下可选用承载能力更强的配置，精密加工场景下可选用跳动精度更高的等级，这款结构的回转顶尖能覆盖从普通粗加工到高精度精加工的多数回转加工场景，是机械加工车间不可或缺的通用工装部件。
