物料搬运设备用连杆式夹持执行机构

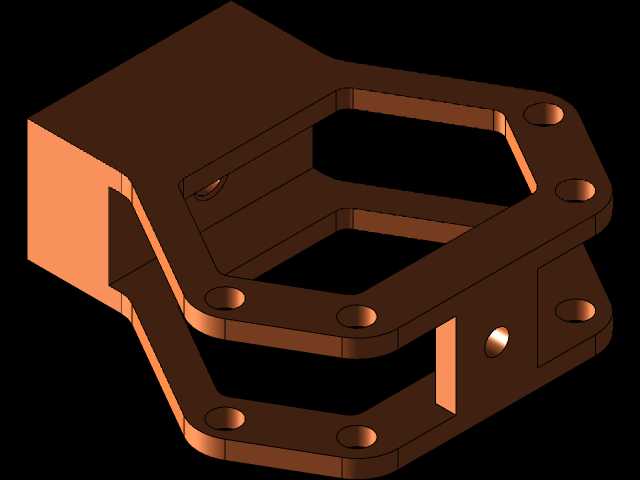

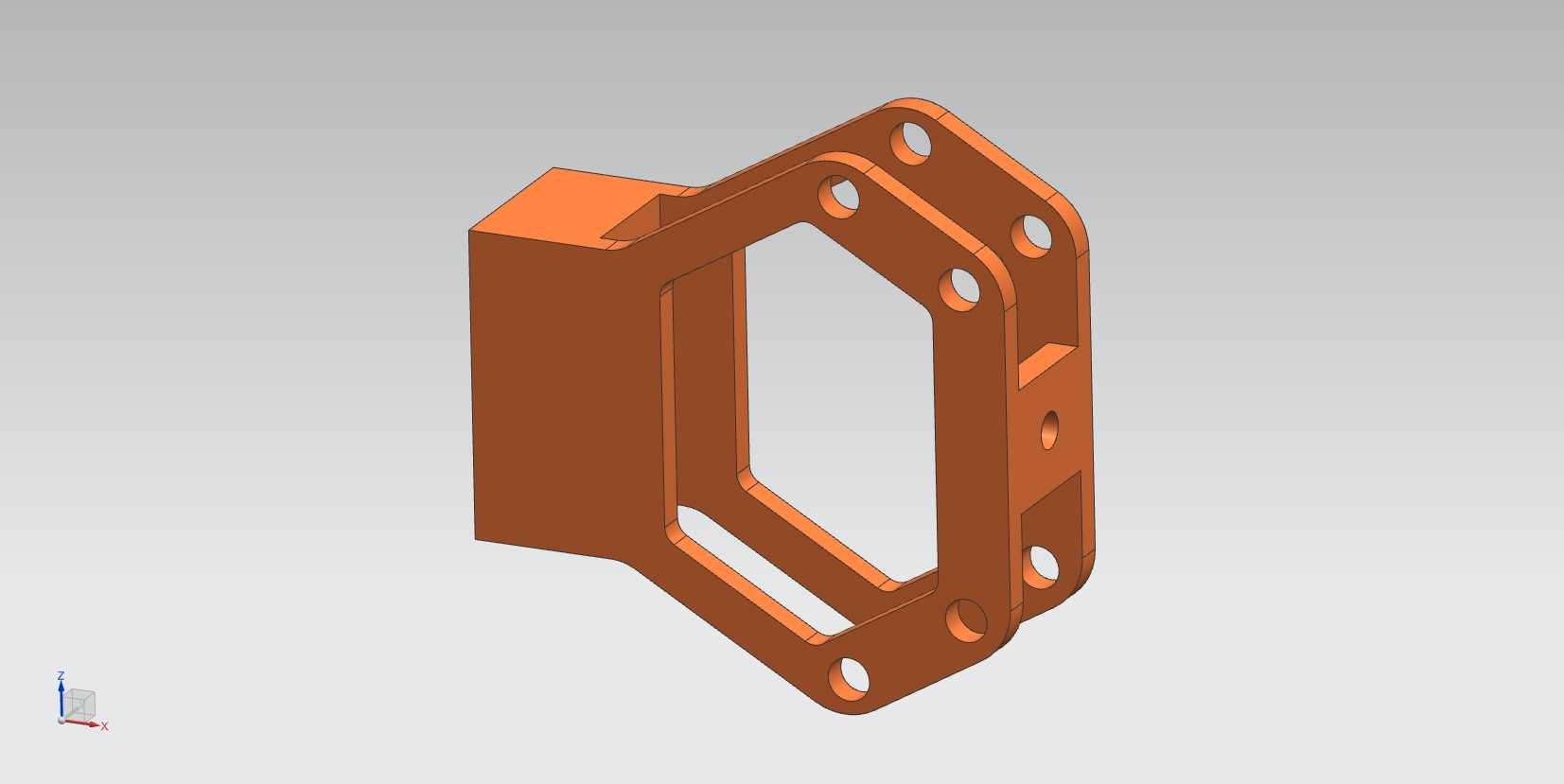

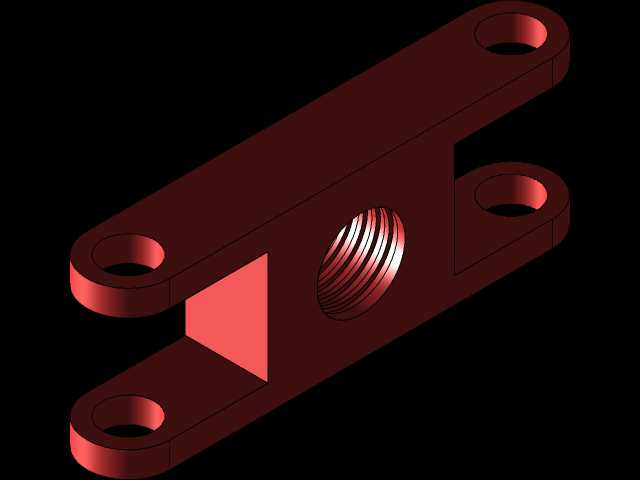

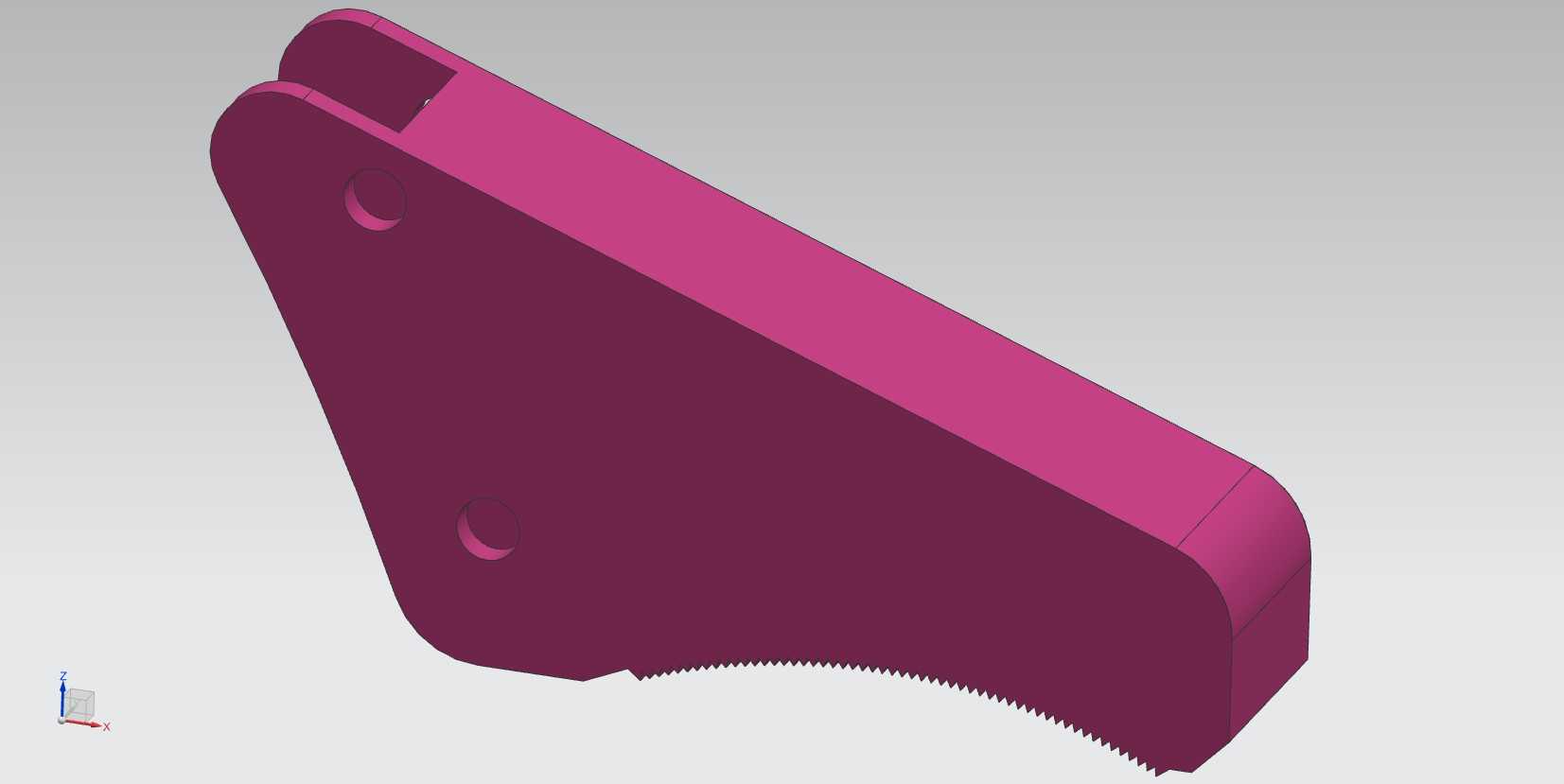

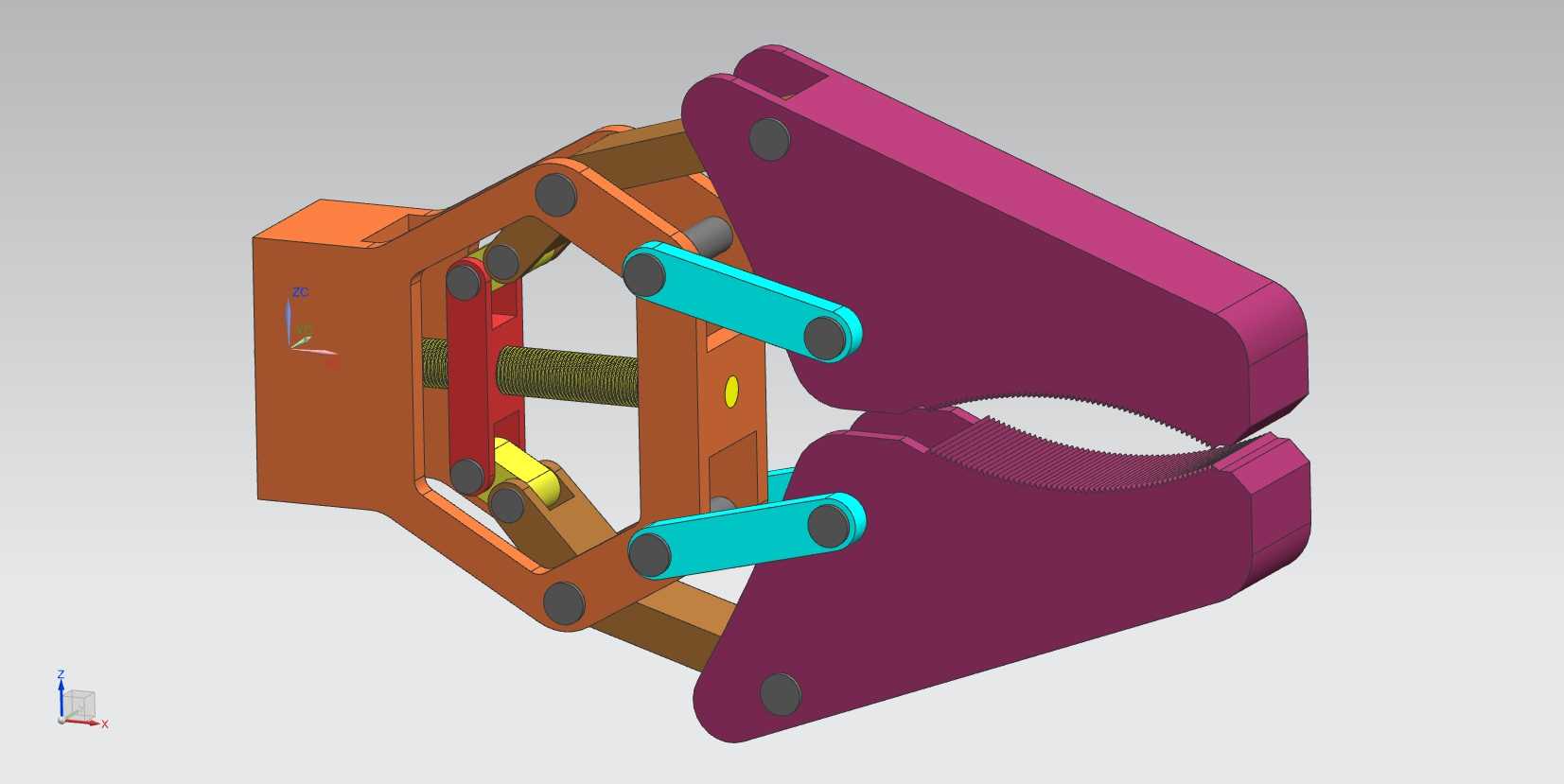

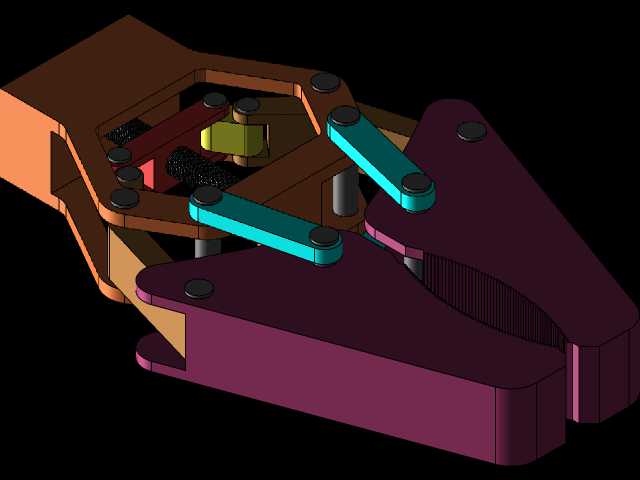

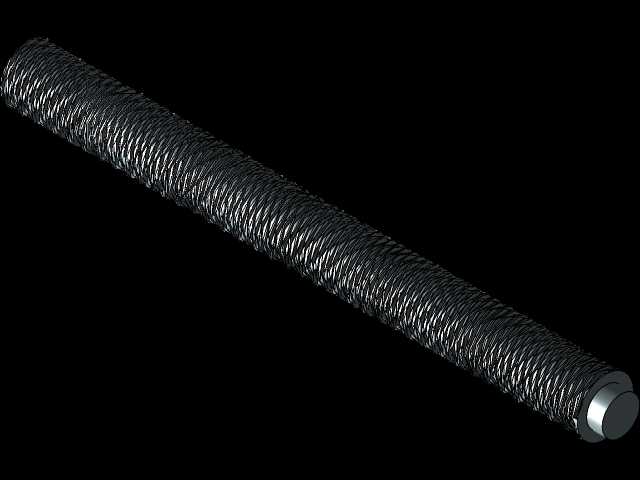

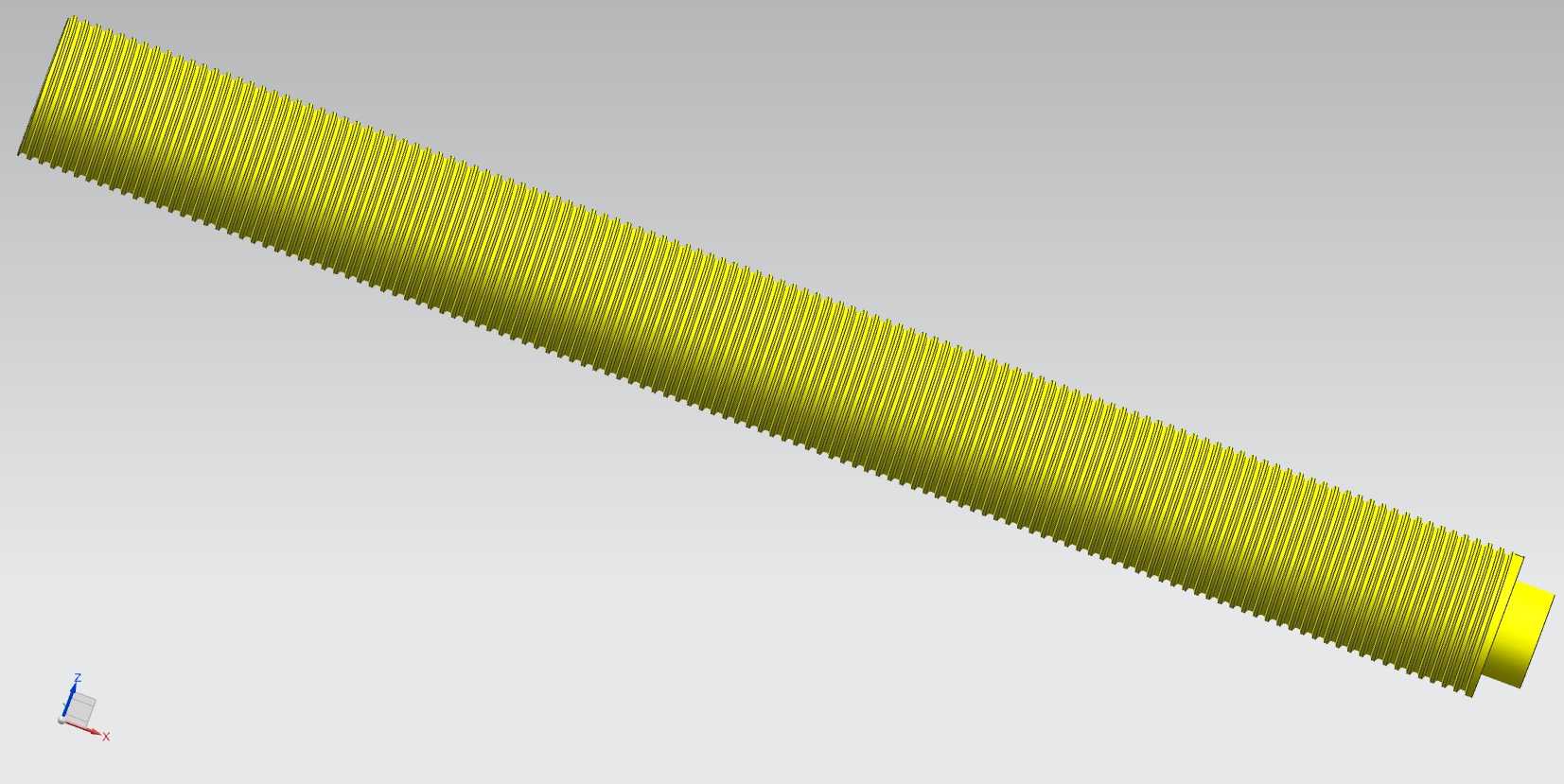

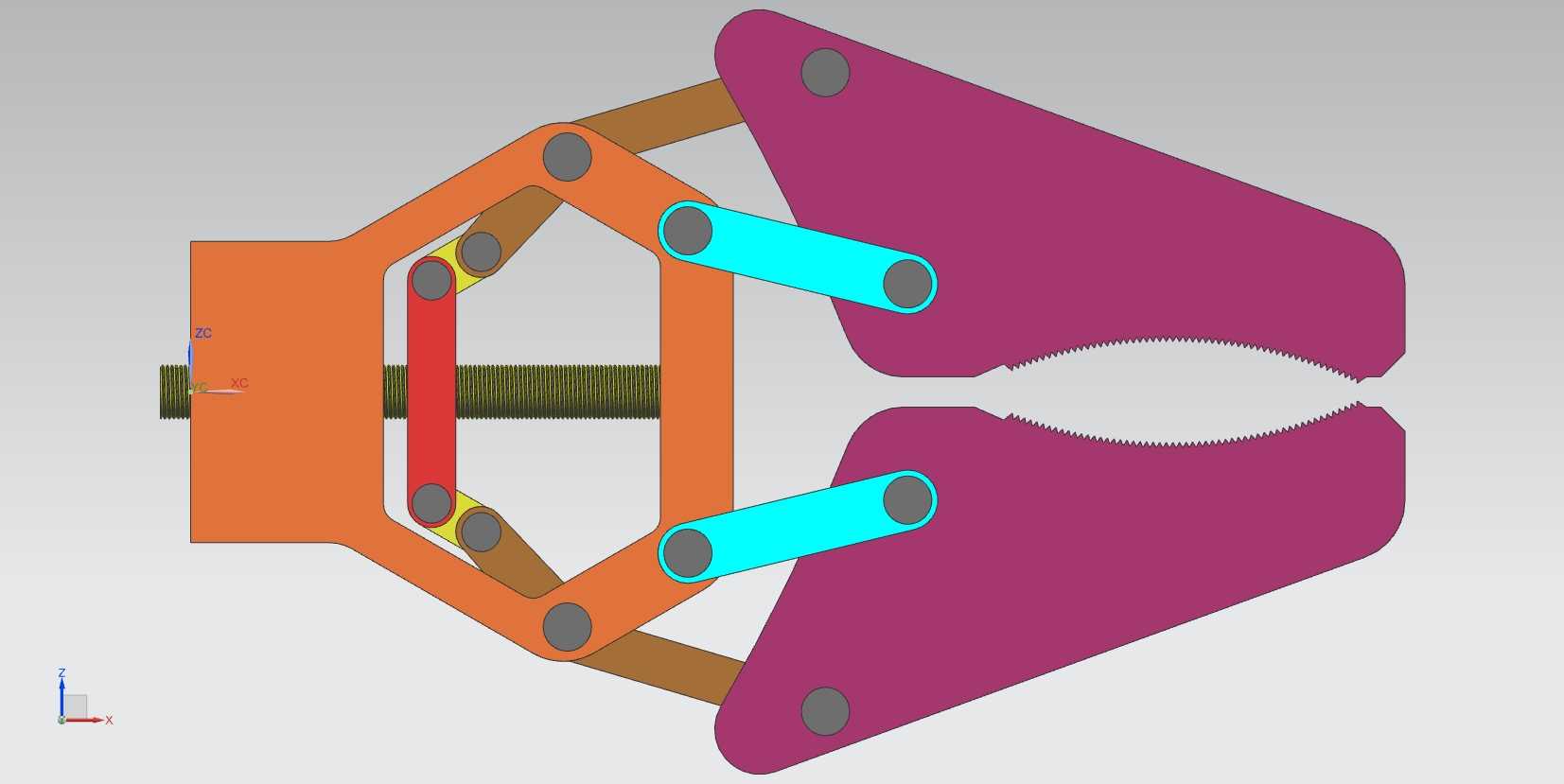

在自动化产线的物料搬运环节，末端执行机构的适配性直接决定整线的作业效率与物料夹持可靠性，这款夹持机构正是针对规整块状、棒状物料的抓取转运需求设计，可适配多关节工业机器人的末端法兰安装，覆盖机加工车间工件上下料、仓储物流箱体码垛、装配线零件转序等多类作业场景。从结构设计逻辑来看，该机构采用对称多连杆传动布局，核心动力输入为中部的丝杆传动副，通过丝杆的回转运动转化为连杆组的开合动作，相较于齿轮齿条式夹爪，连杆结构的力传递效率更高，在夹持接触位置可形成稳定的增力效果，无需过大的输入扭矩即可获得足够的夹持力，同时对称布局能保证夹爪开合过程中两侧钳体运动同步，避免物料夹持偏斜、脱落的问题。钳口位置设计有锯齿形咬合面，可增大与被夹持物料表面的接触摩擦力，针对表面粗糙度较低的金属工件、硬质塑料箱体都能形成稳定的夹持约束，同时钳体采用大张角设计，可兼容一定尺寸范围内的不同规格物料，减少产线换型时的末端执行器更换频次。安装边界方面，机构后端设置有标准的法兰连接接口，可直接匹配主流六轴工业机器人的末端安装尺寸，整体结构的重心沿法兰安装轴线对称分布，能降低机器人高速运动过程中的偏载力矩，减少关节负载冲击。设计过程中对各连杆的铰接点位置做了运动学校核，保证夹爪在全开合行程内无运动死点，铰接位置均采用耐磨衬套结构，可降低长期往复运动带来的铰接间隙，延长机构的维护周期。整体结构的外露运动部件均做了轮廓倒角处理，避免作业过程中剐蹭周边设备或操作人员，传动丝杆位置设置有防护结构，可阻挡车间内的金属切屑、粉尘进入传动副，降低卡滞风险。在实际选型适配时，可根据机器人的额定负载、作业节拍调整连杆的截面尺寸与钳体长度，针对大重量物料的搬运需求，可在不改变整体安装接口的前提下，更换更高强度的连杆材质与更大导程的丝杆，满足不同载荷等级的使用需求。
