相扑竞技机器人钕磁铁安装承载结构

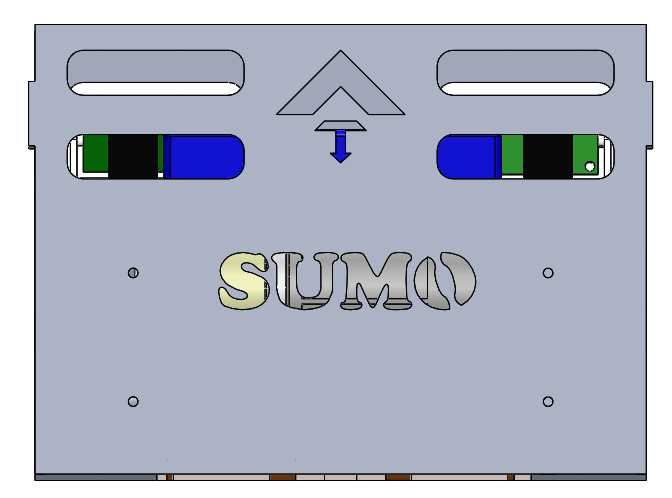

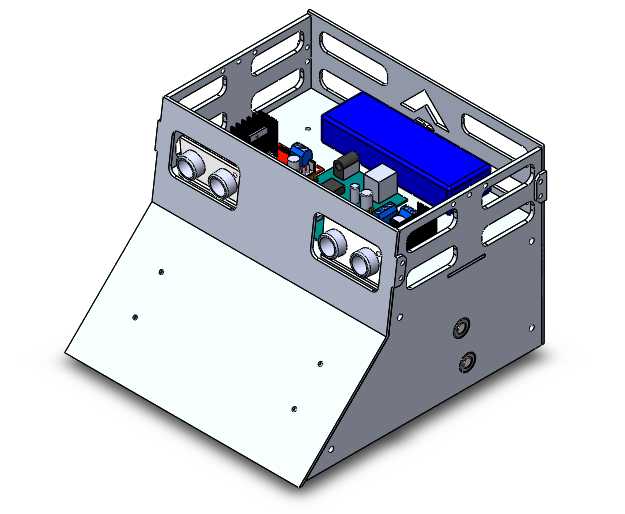

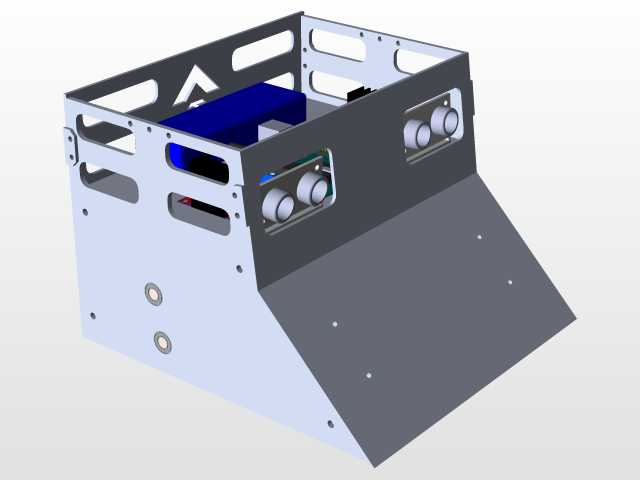

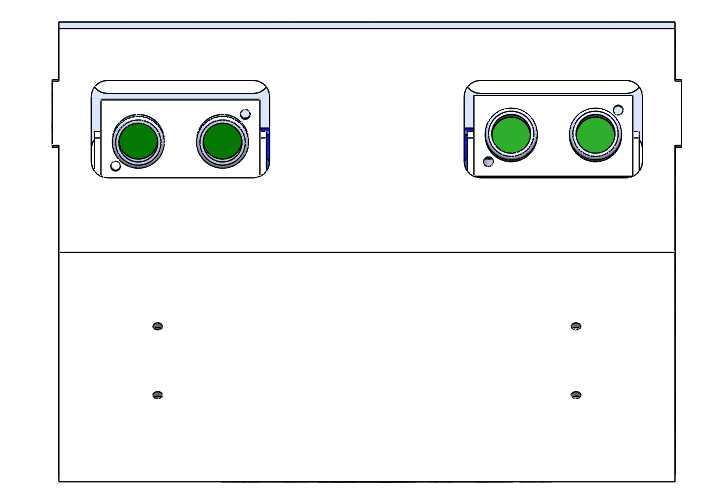

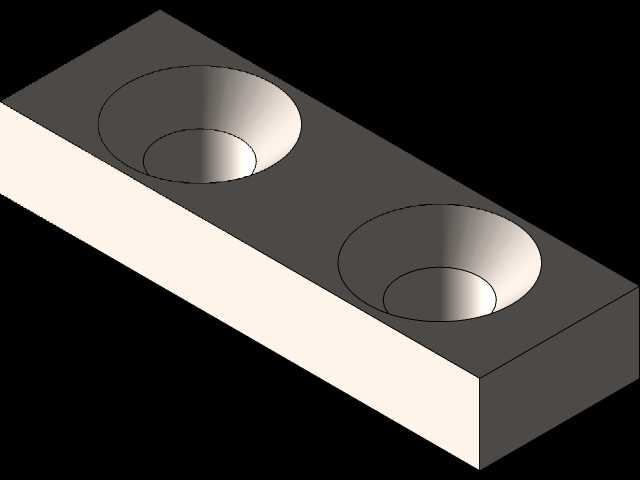

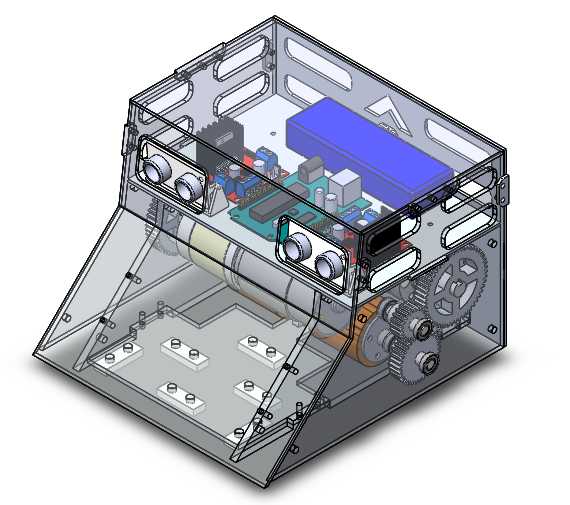

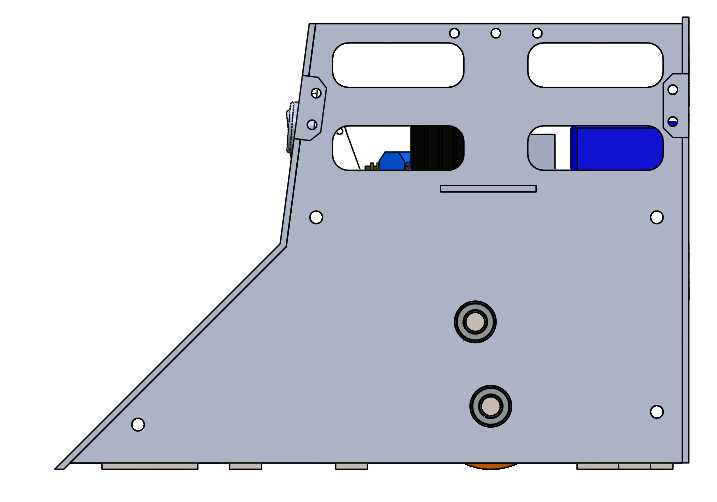

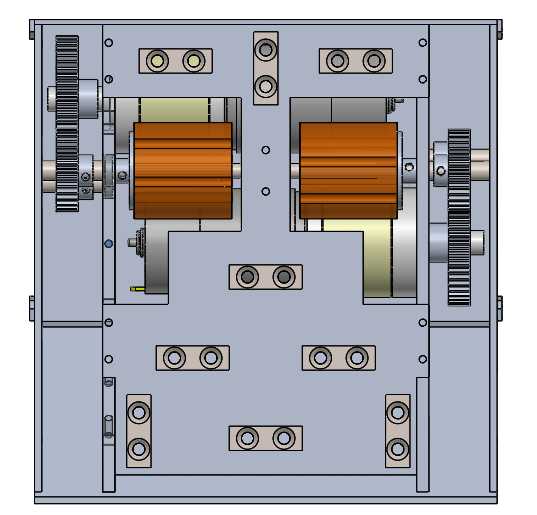

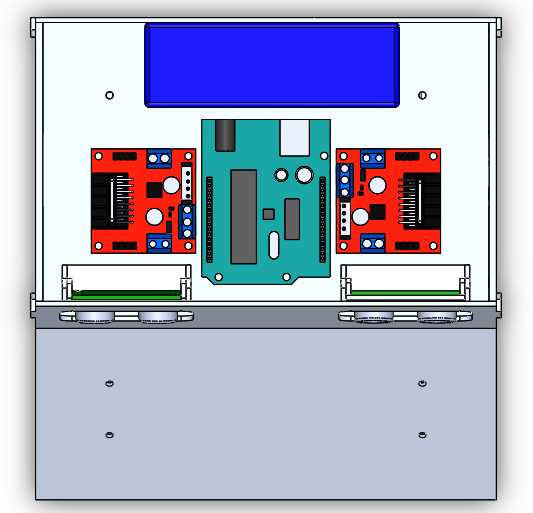

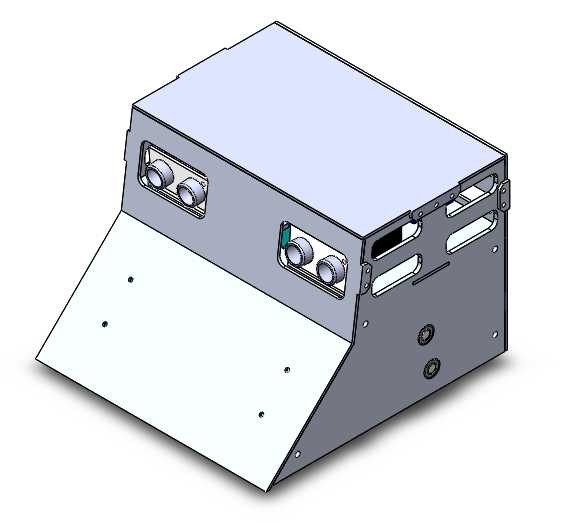

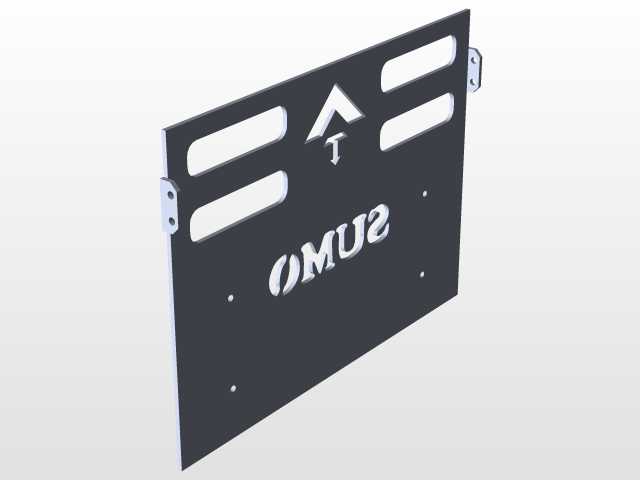

在青少年及业余机器人竞技赛事领域，相扑机器人是受众极广的参赛品类，这类设备的核心竞技逻辑是依靠自身动力将对手推出指定比赛区域，因此下压力与抓地力是决定竞技表现的核心指标之一，而高性能钕磁铁的加装，是这类设备在不额外增加自重的前提下提升盘面附着力的主流方案，本次的结构件正是为承载这类强磁组件设计的集成式安装壳体。从实际赛事应用场景来看，这类结构需要同时兼顾磁体固定、线路排布、与机器人行走底盘的快速对接多重需求，设计过程中首先要规避强磁对周边电子元器件的磁干扰问题，因此壳体主体采用冷轧钢板折弯成型，既可以作为磁体的安装基座，也能通过金属材质的导磁特性收拢磁力线，避免磁场外溢影响舵机、传感器等核心电控部件的正常工作。结构的前部设置了倾斜的安装面板，面板上预留的多组通孔对应不同规格磁体的安装位，可根据赛事规则限制的自重上限灵活搭配不同数量、不同磁通量的钕磁铁，倾斜角度经过反复调校，既保证磁体与比赛盘面的距离足够近以获得最大吸附力，又避免磁体直接接触盘面造成行走阻力过大，甚至刮伤比赛台表面的情况。壳体侧面预留了多组长条形走线槽与安装孔位，一方面可以让磁体固定件的锁紧螺栓从侧面伸入调整，无需拆解上部盖板就能完成磁体的更换与位置微调，另一方面也方便传感器、驱动线路的穿出，避免线路在机器人对抗过程中被剐蹭扯断。上部的平整盖板可以直接承载机器人的主控板、电池等核心部件，相当于把磁体安装结构与设备上层承载平台合二为一，有效压缩了整机的竖向安装空间，让机器人整体重心进一步下移，提升对抗过程中的稳定性。从安装边界来看，壳体底部的安装孔位完全匹配常规小型相扑机器人的铝型材底盘安装间距，无需额外制作转接件就能直接固定，整体外形尺寸控制在小型竞技机器人的常规尺寸区间内，不会超出赛事规则对设备长宽的限制，壳体边角处全部做了折弯收边处理，既提升了整体结构强度，避免对抗碰撞中出现钣金变形，也能消除尖锐边角带来的安全隐患。在实际装配过程中，磁体嵌入对应安装位后可通过点胶加侧面顶丝双重固定，即便在高速碰撞、急停急转的工况下也不会出现磁体移位脱落的问题，壳体后部预留的镂空槽位还可以加装辅助光电传感器，用于检测赛场边界的白线，不用额外在壳体上打孔加工，适配不同参赛队伍的传感器布置方案。
