斜式多通道物料输送设备三维设计

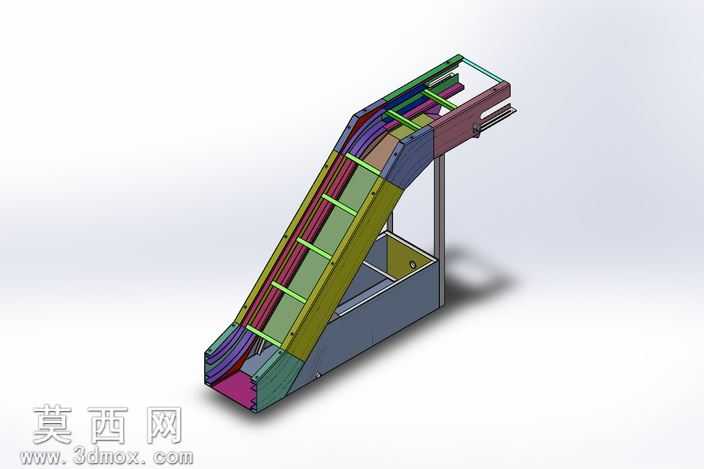

本作品为斜式多通道输送机的三维建模设计成果，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1比例还原，确保各结构尺寸匹配实际工业应用需求。建模阶段首先搭建设备的底部支撑框架结构，采用方管型材拼接的支撑底座作为设备的承载基础，对底座的焊接拼接位置做了结构强化处理，保证设备运行时的结构稳定性。倾斜布置的输送主体段设置多组独立输送通道，可实现不同类型物料的同步分流输送，通道两侧设置防护挡板结构，避免物料在斜向输送过程中出现滑落、跑偏问题，挡板与输送通道的连接采用可拆式紧固件设计，方便后期根据输送物料的尺寸调整通道宽度。设备上部设置进料对接端结构，可与上游生产设备的出料口实现无缝衔接，下部设置出料导槽，能够将输送完成的物料精准导向下游工位。建模过程中对各运动部件做了装配干涉检查，确认传动辊、支撑梁、防护结构之间无装配冲突，对各部件的材质进行了区分赋予：支撑框架采用工业碳钢材质，表面做喷涂防锈处理，呈现哑光深灰质感；输送通道的防护挡板采用彩色工程塑料材质，不同通道采用差异化配色便于区分物料流向；传动辊轴采用金属镀铬材质，呈现光亮金属质感；设备底部的支撑脚采用防滑橡胶材质，起到减震防滑的作用。渲染阶段采用工作室光照环境，对设备的结构阴影、材质反光效果进行精细化调整，清晰呈现设备的整体结构与各部件的装配关系，完整还原设备的实际外观效果。设计过程中充分考虑设备的安装维护便利性，所有易损部件均设计为快拆结构，无需复杂工具即可完成更换，整体结构紧凑，占用空间小，可适配多种生产场景的物料斜向提升输送需求，能够有效衔接不同高度差的生产工位，提升生产线的物料流转效率。
