双减速电机驱动托盘滚筒输送设备

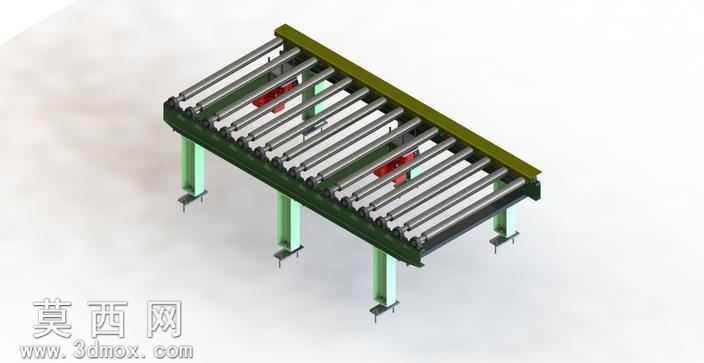

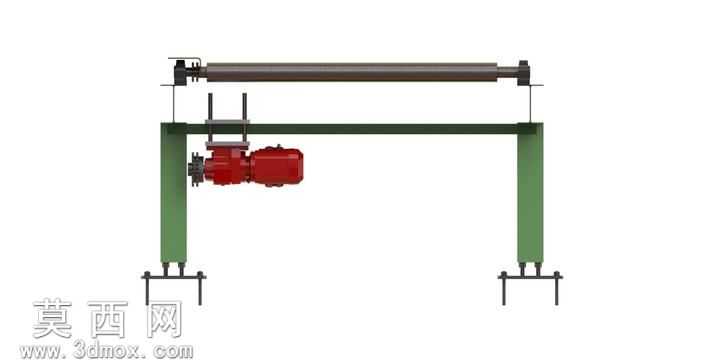

本模型为适配1000公斤托盘载荷的双减速电机驱动滚筒输送机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循重载输送设备的结构设计规范，对各部件的装配关系、配合公差进行了精准还原。模型主体框架采用型钢焊接结构设计，支腿配置可调式脚座，可适配现场地面的不平整工况，保证设备安装后的水平度；输送辊筒采用精密辊筒结构，辊筒间距经过载荷校核，可避免1000公斤托盘在输送过程中出现卡滞、下沉问题，辊筒表面做防滑处理设计，提升托盘输送过程中的稳定性。驱动部分采用两台减速电机对称布置的方案，分别布置在输送机进料端与出料端的下方位置，通过链传动结构带动对应区段的辊筒转动，双电机驱动的设计可有效分散重载工况下的传动载荷，避免单电机驱动时出现的动力不足、传动部件过载损坏问题，同时可根据输送节拍需求灵活调整双电机的同步运行参数。建模过程中对各部件的材质进行了区分赋予：主体框架赋予墨绿色喷塑钢材材质，还原工业设备的常规表面处理效果；输送辊筒赋予抛光金属材质，体现辊筒表面的加工质感；支腿部分赋予浅绿色喷塑材质，区分支撑结构与主体框架；减速电机部分赋予铸铁哑光材质与红色端盖材质，还原减速电机的真实外观细节；传动链条、链轮等部件赋予发黑处理金属材质，体现传动部件的表面处理特征。渲染阶段采用工业产品展示常用的柔和打光方案，通过主光源、辅助光源与环境补光的搭配，清晰呈现设备的整体结构轮廓与各部件的装配层次，避免出现局部过曝或阴影过重的问题，可直观展示设备的整体布局与结构细节。设计思路围绕重载托盘输送的实际工况展开，重点考虑了设备的承载能力、运行稳定性与维护便捷性：双电机驱动的布局可降低单台电机的功率选型要求，同时在单台电机出现故障时可临时降载运行，减少产线停机风险；辊筒的安装方式采用快拆结构设计，可在辊筒出现磨损时快速更换，降低维护成本；设备整体宽度、辊筒长度均按照标准托盘尺寸进行适配设计，可直接对接仓储物流、生产装配线中的托盘输送工位，无需额外调整尺寸。模型完整还原了设备的所有结构细节，包括支脚的安装孔位、电机的安装支架、传动护罩的结构、侧边导向条的设计等，可用于设备方案展示、结构校核、教学演示等场景。
