丙烯酸树脂成型加工设备结构设计

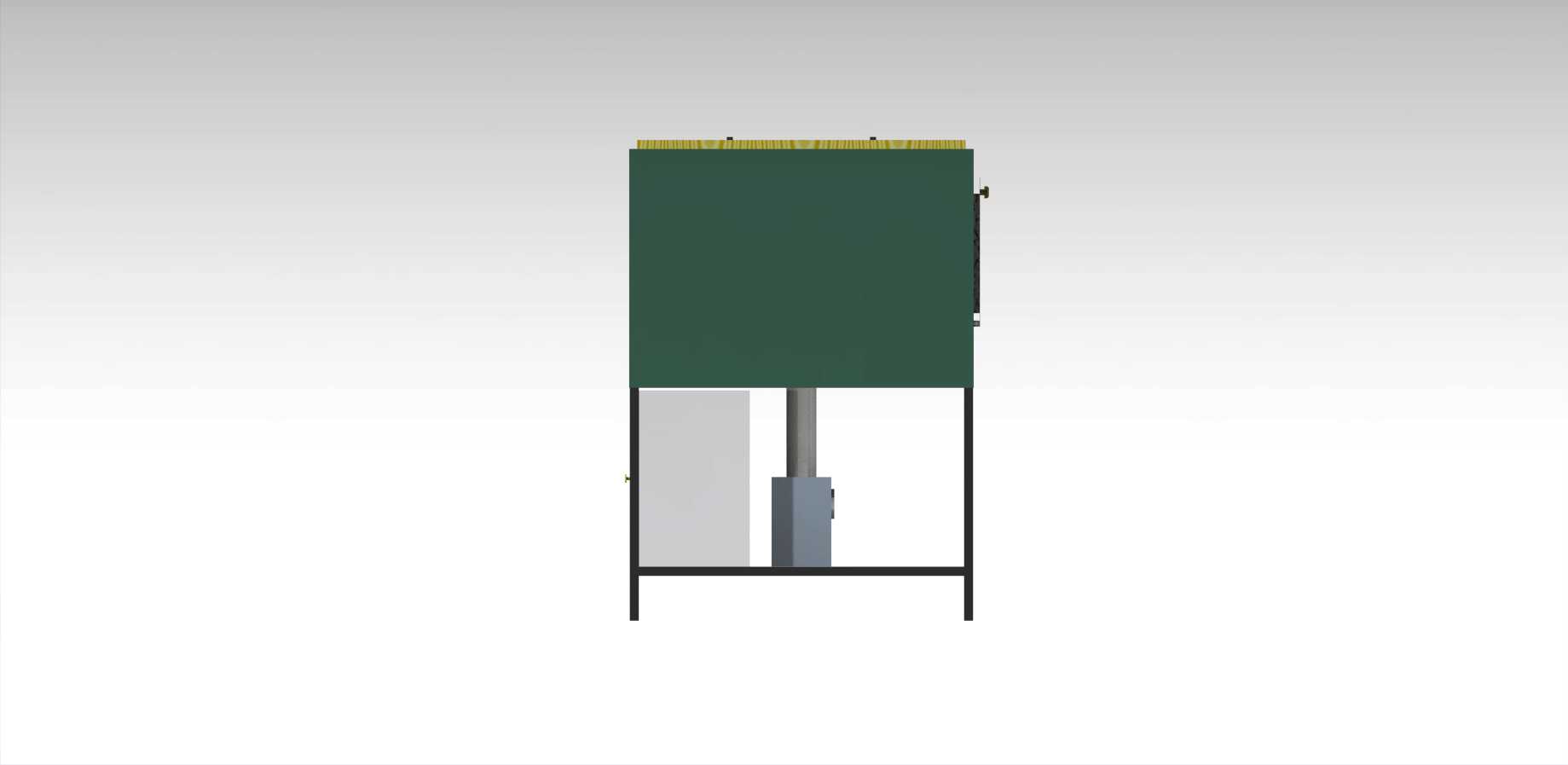

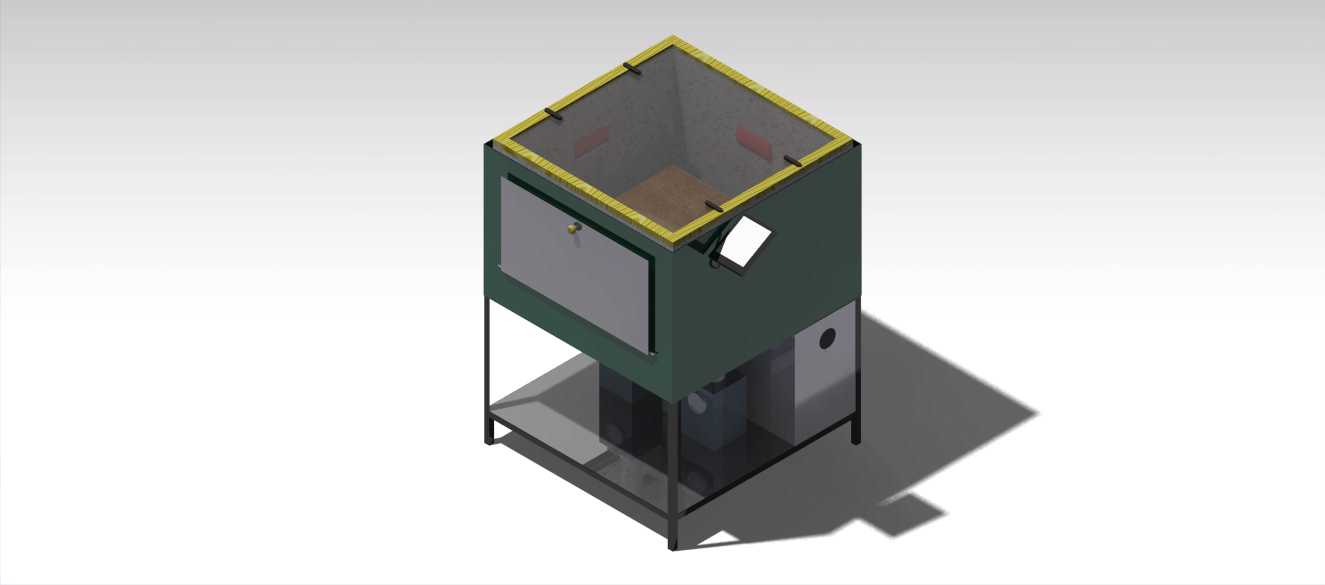

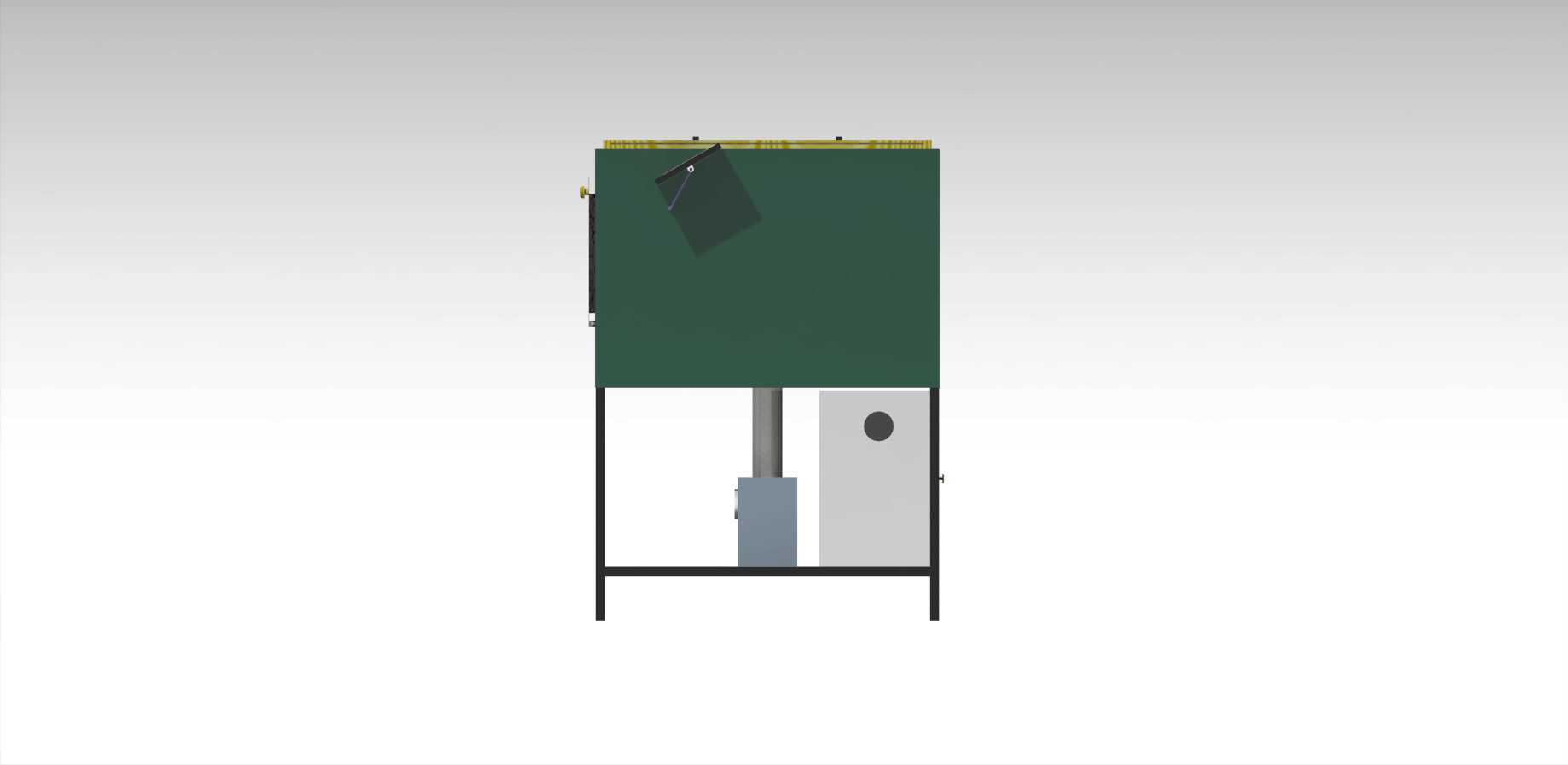

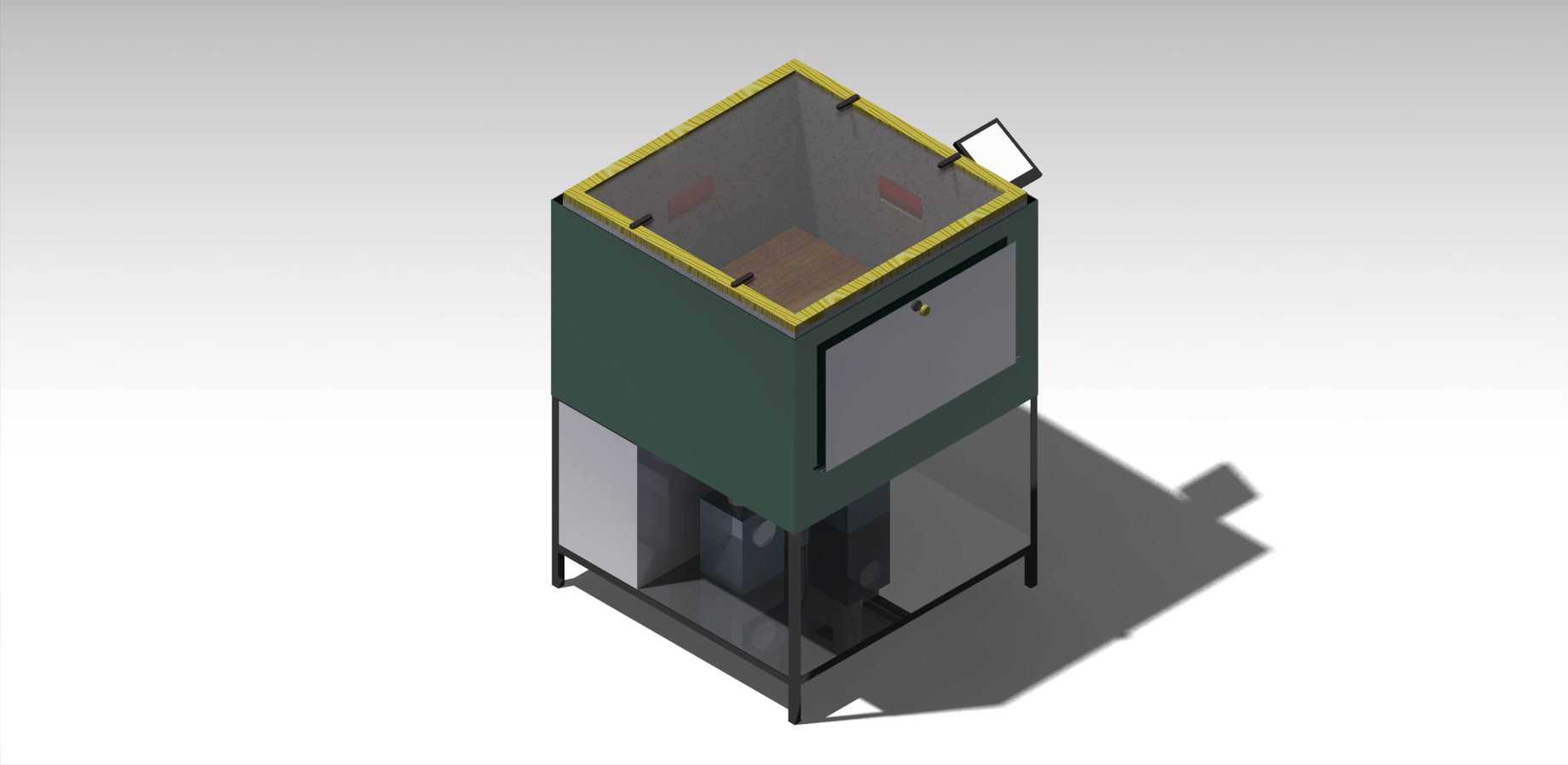

这款丙烯酸树脂成型设备的三维结构，在建模阶段就充分考虑了小型加工场景的落地需求，整体采用立式分层布局，将操作区、成型腔、储料供料单元沿竖直方向排布，最大化压缩设备的水平占地尺寸，适配实验室、小型加工工坊这类场地空间有限的使用场景。设备上部的成型作业区设置了带黄色包边的透明防护围挡，围挡采用倾斜角度安装，既可以阻挡成型过程中可能飞溅的树脂原料，避免作业人员误触高温或未固化的物料，又能让操作人员从站立操作的视角清晰观察内部成型进度，无需刻意俯身调整视角。操作触控屏采用侧置外翻式安装结构，安装支架预留了角度调节余量，不同身高的操作人员可以根据自身操作习惯调整屏幕俯仰角度，减少长时间操作的颈部疲劳，屏幕旁的柜体侧面预留了小型检修口，日常维护内部线路、传感元件时无需拆解整个柜体外壳，降低日常运维的拆解工作量。设备中部设置了带观察窗的封闭柜门，观察窗采用半透明深色板材，既可以阻隔内部成型过程的强光外泄，又能在不开启柜门的情况下确认内部核心成型组件的运行状态，柜门采用磁吸式闭合结构，开合无需额外锁具操作，紧急情况下可以快速拉开柜门处置异常。下部的储料与动力单元采用开放式机架搭配局部封板的设计，机架采用标准方管焊接成型，底部预留了可调脚轮安装位，既可以在需要转场作业时快速推移设备，又能通过脚轮的调节螺母调整设备水平度，适配地面不平整的安装场景；储料单元外露的部分设置了透明液位观察位，操作人员可以直观查看剩余原料存量，提前安排补料，避免成型过程中原料中断导致的工件报废。整体外壳采用钣金折弯拼接结构，各拼接边预留了密封胶条安装槽，既可以减少外部粉尘进入设备内部污染成型腔与原料，又能降低设备运行时的噪音外传，建模过程中所有安装孔位、拼接公差都按照常规钣金加工的精度要求预留，结构件之间不存在干涉问题，拿到模型后可以直接拆解导出各部件的加工图纸，用于实物样机的生产制作。
