玻璃纤维耐腐蚀法兰连接短管组件

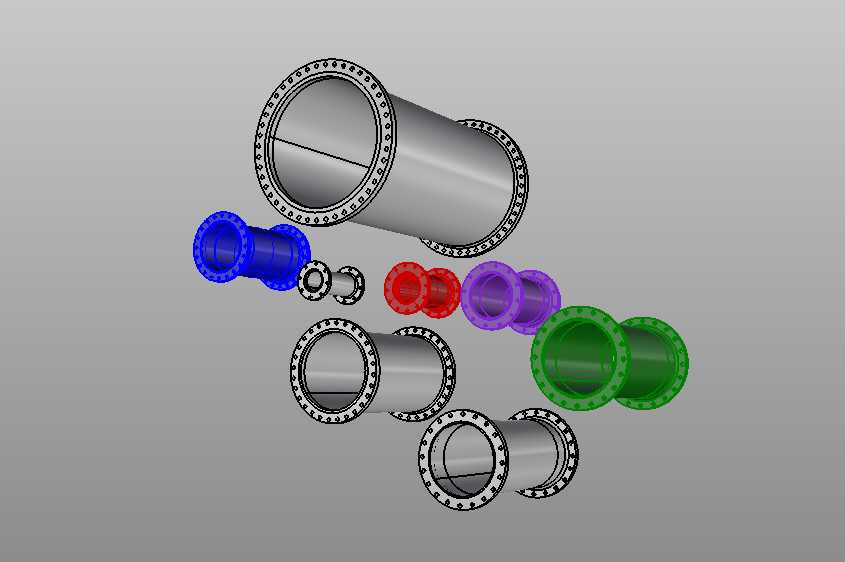

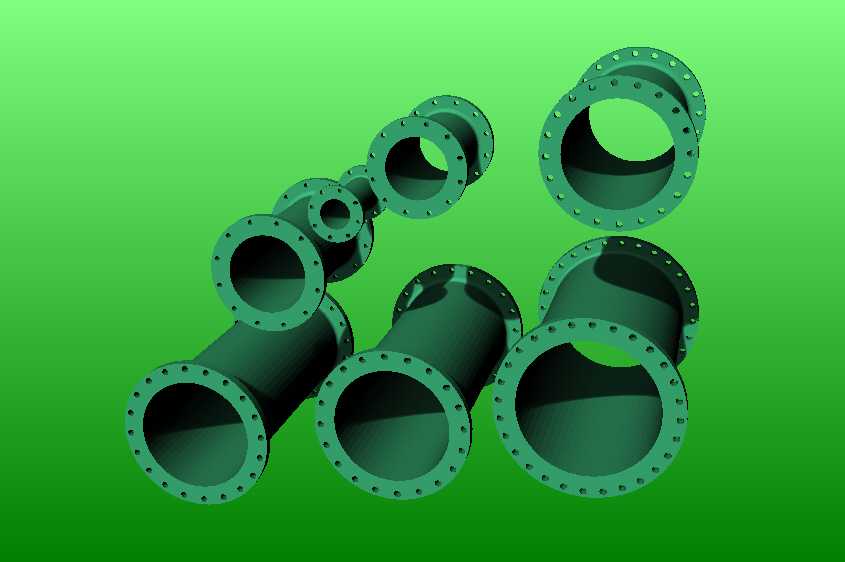

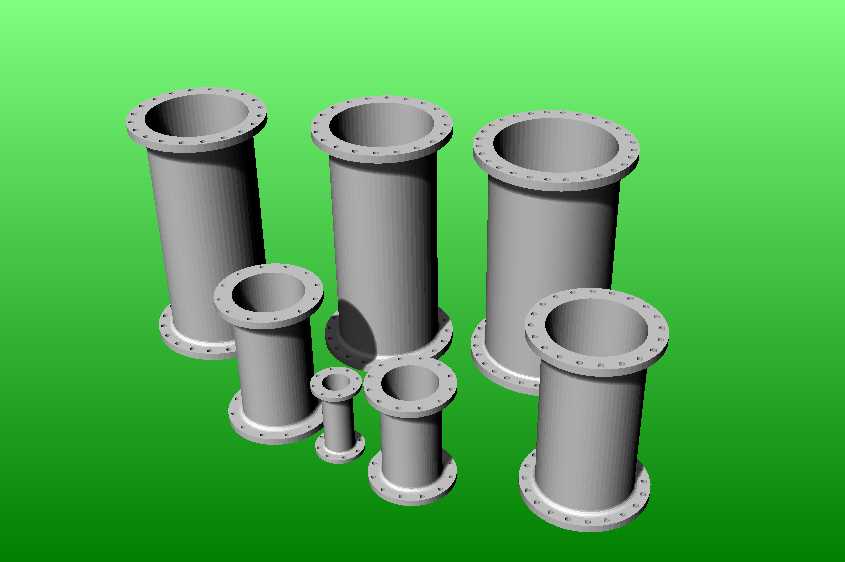

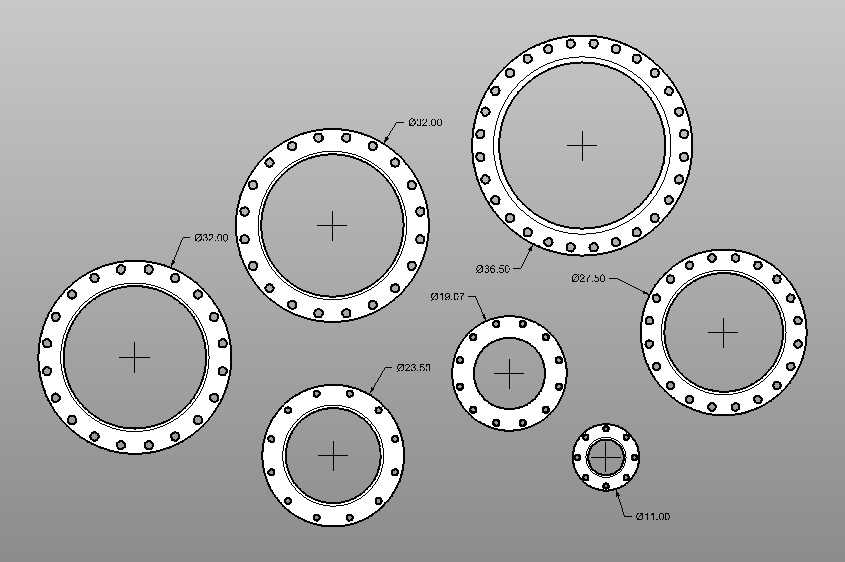

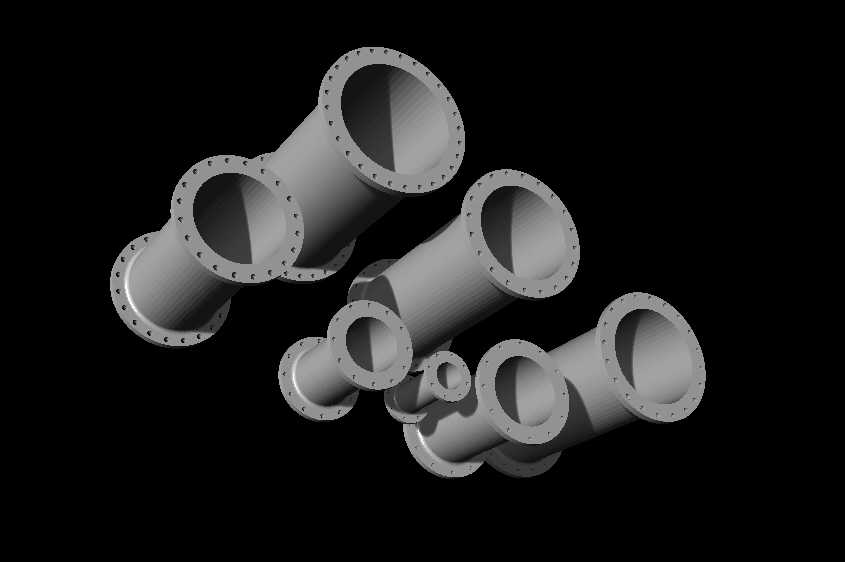

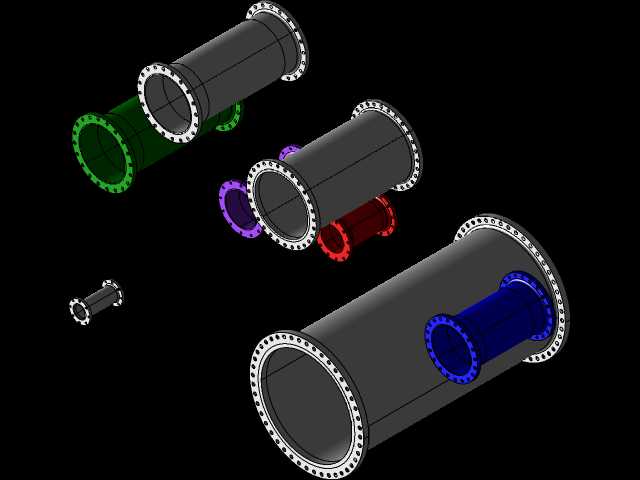

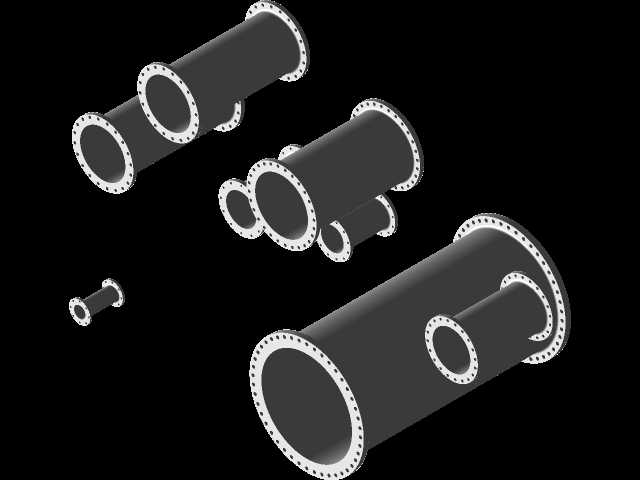

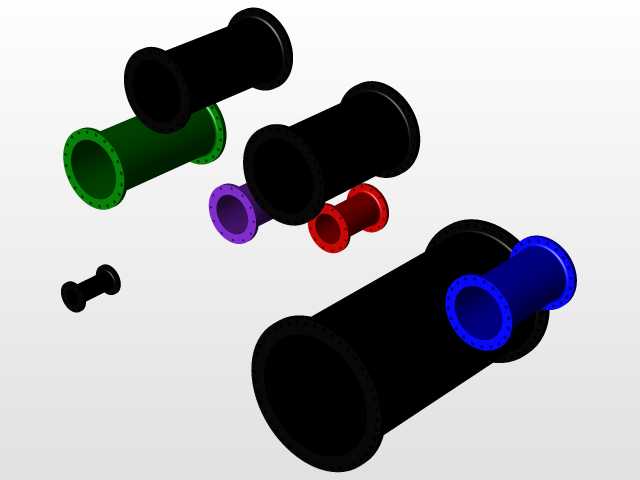

这类带螺栓连接法兰的玻纤短管，主要应用在化工介质输送、酸碱废气处理、污水处理厂工艺管线这类对管材耐腐蚀性有明确要求的场景，相比普通碳钢短管，玻纤材质的管件不会出现内壁锈蚀剥落污染介质、外壁长期接触腐蚀气氛过早锈穿的问题，在有弱酸、弱碱、含盐废液输送的管段中，能大幅降低管线运维的更换频次。设计这类短管的时候，首先要匹配ANSI 150磅级法兰的连接尺寸规范，两端法兰的螺栓孔中心圆直径、螺栓孔数量与孔径、法兰密封面的平面度公差都要严格对应标准要求，保证和同压力等级的阀门、泵体进出口、管线法兰对接时不会出现孔位错位、密封面压合不严的泄漏问题。短管的筒体部分和两端法兰是一体成型结构，避免了法兰和筒体拼接处的应力集中问题，不同通径规格的短管长度根据管线安装的空间余量做了梯度设置，小通径短管适合仪表旁通、支管引出的位置使用，大通径短管用于主工艺管线的设备对接段。安装边界上，要注意法兰对接时的密封垫片适配玻纤法兰的硬度特性，螺栓锁紧时要采用对角分次拧紧的方式，避免单侧受力过大导致法兰端面出现微裂纹，短管安装时不能承受额外的管线径向载荷，相邻管段要做合理的支吊架设置，防止管件长期受剪切力出现密封面失效。从结构细节来看，法兰端面的螺栓孔做了倒角处理，避免穿装螺栓时刮伤螺栓螺纹，筒体内壁做了光滑处理，减少介质输送时的阻力，也避免纤维毛刺脱落堵塞后续管段的过滤器或者仪表测点。不同规格的短管覆盖了常规工业耐腐蚀管线的常用通径范围，选型时可以直接根据管线的设计压力、通径、安装间距匹配对应规格，不需要额外做二次加工修改，能直接用于管线装配的虚拟仿真、干涉检查，也能作为预制加工的尺寸参考依据，在做化工厂房管线三维排布的时候，这类标准件模型可以直接调用，避免重复建模的工作量，也能提前核对法兰对接的匹配度，减少现场安装时出现的配件不匹配问题。
