30立方卧式储油罐体带支撑结构设计

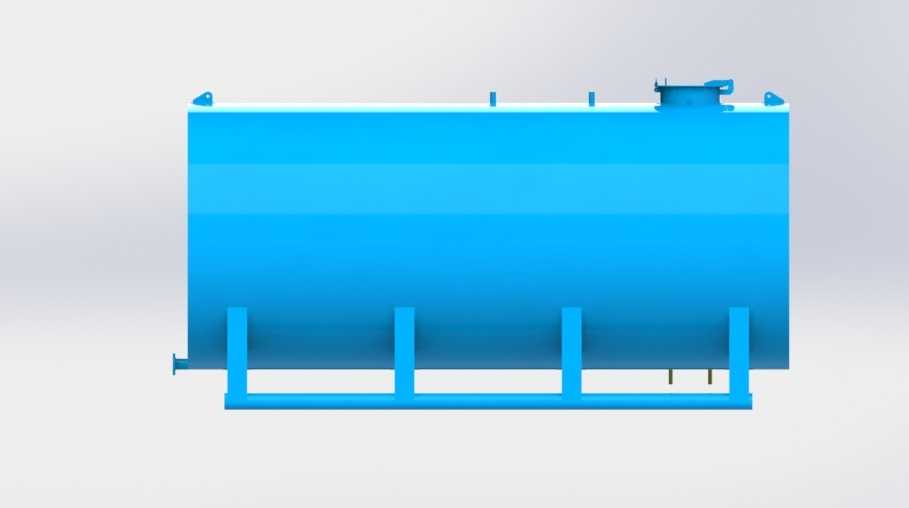

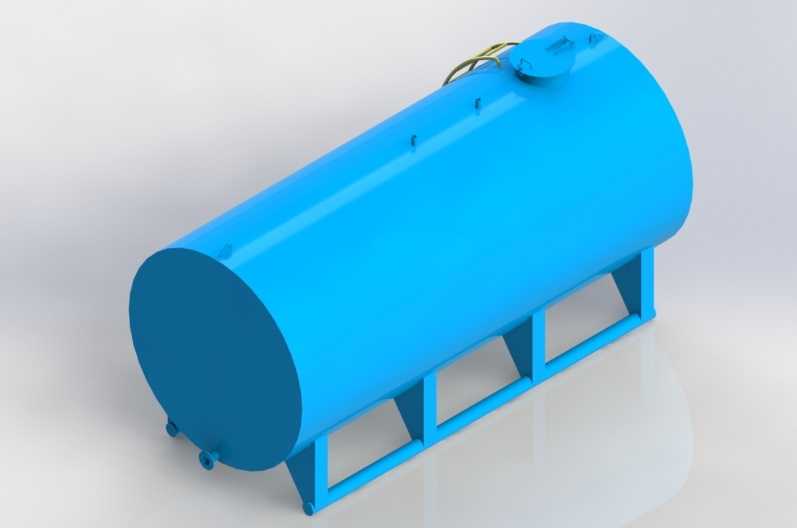

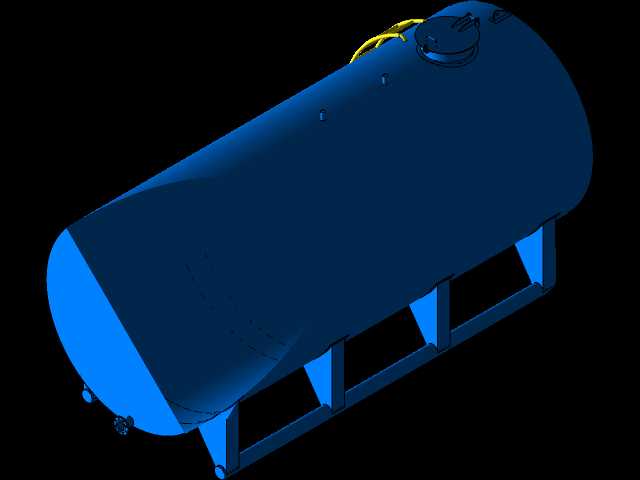

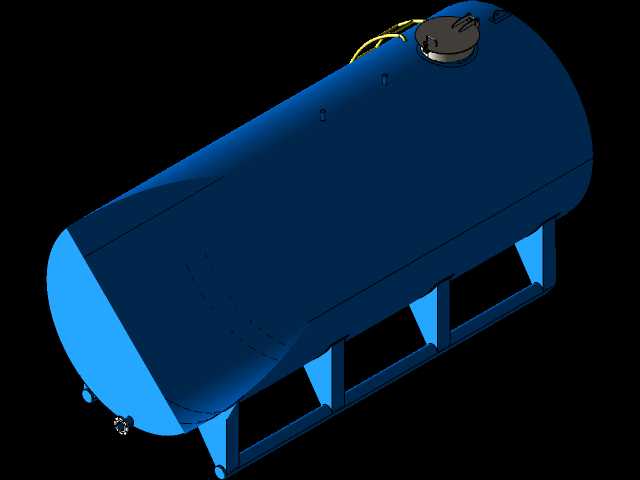

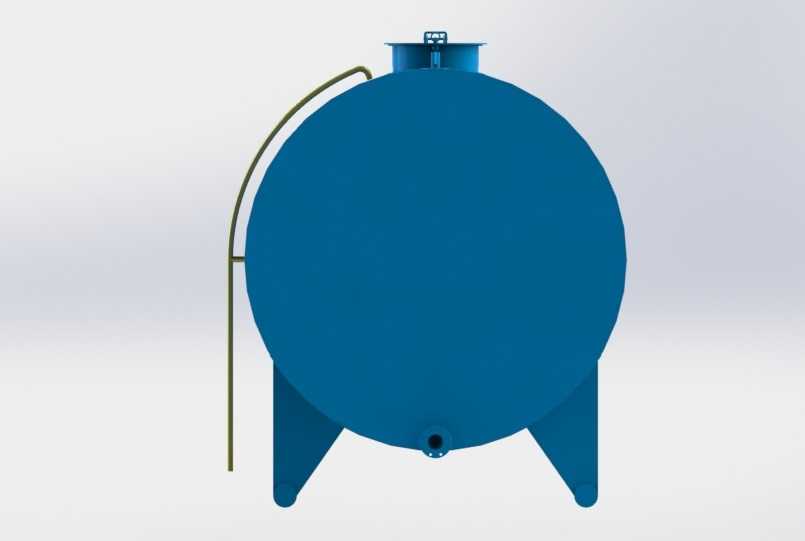

在工业流体存储领域，大容量卧式储油设备是油料中转、场站暂存、生产配套储油环节的核心承压存储载体，本次呈现的30立方储油结构，完全围绕常压油料存储的实际工况完成结构设计，适配柴油、润滑油、工业液压油等多种非强腐蚀性油料的静态存储需求。从实际应用场景来看，这类储油结构常部署在厂区油料补给点、中小型加油站临时储油区、工程机械维保场站、野外施工临时油料存储点，相比立式储罐，卧式结构的重心更低，对地基承载的均匀性要求更宽松，尤其适合场地平整度有限、需要快速部署的临时或半永久储油场景，安装时不需要搭建过高的操作平台，日常巡检、顶部阀门操作的作业风险更低。设计过程中首先围绕30立方的额定容积反推筒体参数，最终确定筒体内径2700mm、筒体直段长度6096mm，筒体两端采用标准椭圆形封头，在保证承压能力均匀的前提下，最大化利用筒体内部空间，避免方形结构应力集中带来的焊缝开裂隐患。筒体底部的支撑结构采用三段式型钢焊接支架，支架与筒体接触位置做弧形贴合面设计，增大接触面积分散筒体自重加满载油料后的总载荷，避免局部应力过大导致筒体变形，支架的支腿间距经过载荷核算，保证满载状态下支架的挠度在允许范围内，不会出现支腿失稳、筒体下沉的问题。筒体顶部设置人孔与油料加注接口，人孔位置靠近筒体一端，方便后期检修人员进入内部清理罐底沉积杂质，加注接口配套法兰连接结构，可直接对接输油管路；筒体底部最低位置设置排污口，日常维护时可彻底排出罐底沉积的水分与杂质，避免油料被污染。整体材质选用普通碳素结构钢，完全满足常压储油的强度与耐蚀要求，焊接工艺采用双面焊，所有焊缝位置做煤油渗漏试验校核，杜绝存储过程中的渗漏风险。建模过程中严格对齐工程实际的安装边界，支架底部的安装孔位预留标准地脚螺栓连接尺寸，现场部署时可直接通过地脚螺栓固定在混凝土基础上，不需要额外做支架的二次加工；筒体上的所有接口位置、尺寸都匹配通用管路配件标准，后期对接阀门、管路时不需要单独定制转接件，大幅降低现场安装的适配成本。这类储油结构在设计时还充分考虑了运输边界，整体外形尺寸满足常规公路货运的限界要求，工厂预制完成后可整体运输到现场直接吊装就位，不需要现场拆分焊接，能大幅缩短现场施工的周期，对于需要快速完成储油设施部署的项目场景适配性极强。
