22mm紫铜管道连接配件三维设计模型

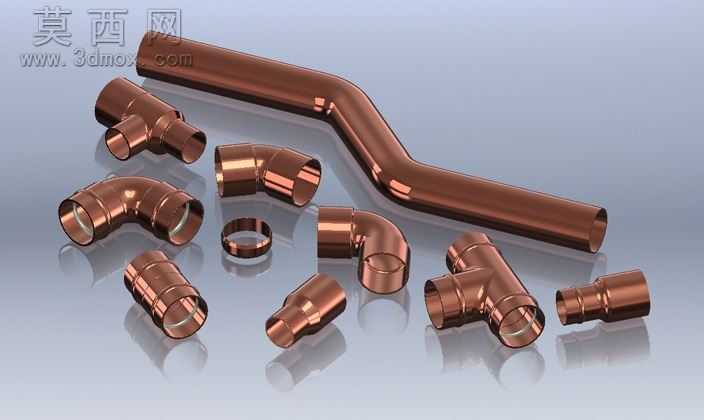

本套22mm铜配件模型采用SolidWorks进行全参数化建模，完整覆盖制冷、给排水、暖通管路系统中常用的各类铜质连接构件，包含长弯管、90度弯头、45度弯头、等径三通、异径直接、直通接头、铜套环等十余种标准管路配件。建模过程严格遵循铜管道配件的通用尺寸规范，所有接口的内径统一为22mm，壁厚、过渡圆角、插接段长度均参照行业通用标准设定，确保各配件之间可实现精准装配对接，无尺寸错位或干涉问题。材质渲染阶段采用高还原度紫铜材质，调整金属粗糙度、反射率与环境光遮蔽参数，精准还原紫铜配件特有的红棕金属光泽与细腻金属质感，渲染图中配件表面的光影反射、边缘高光均贴合真实铜件的视觉特征，可直接用于产品展示、方案演示场景。结构设计上，所有配件均采用中空薄壁结构，弯头类配件的弯曲段做了等壁厚处理，避免弯折处壁厚不均导致的结构强度问题；三通类配件的交汇处做了圆弧过渡优化，减少管路流体输送时的阻力，同时降低应力集中风险；直接类配件的插接段预留了标准承插深度，可匹配对应规格的铜管安装需求。整套模型支持参数化修改，使用者可通过调整扫描路径、直径参数快速适配其他管径的铜配件设计需求，所有特征建模逻辑清晰，无冗余特征与外部参考，可直接导出STEP、IGES、STL等通用格式，用于后续的工程出图、3D打印样件验证、管路装配仿真、产品宣传素材制作等场景，能够为管路系统设计、铜配件产品开发提供可靠的三维模型参考，大幅降低同类配件的重复建模工作量，提升管路方案的设计效率与展示效果。
