手动三爪轴承拉出器三维结构设计

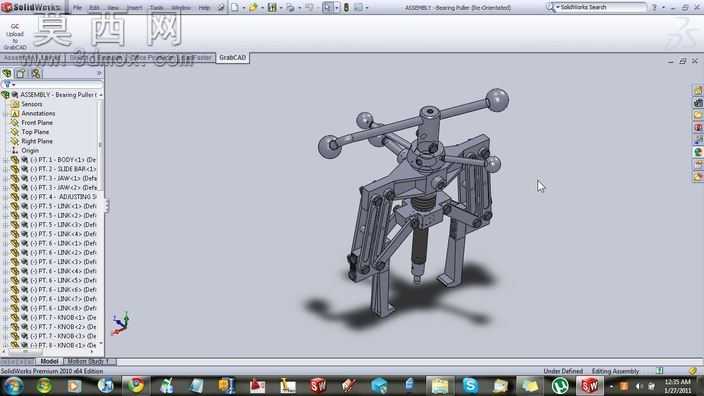

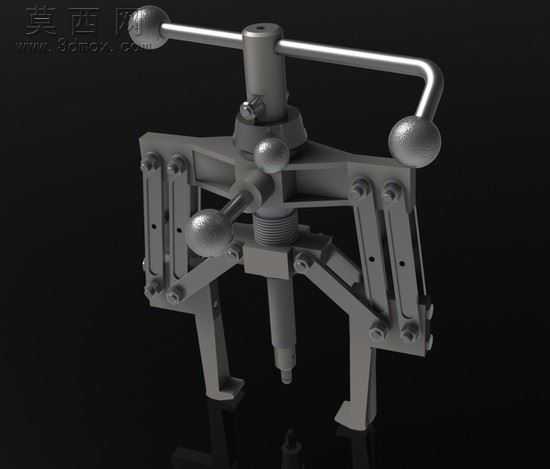

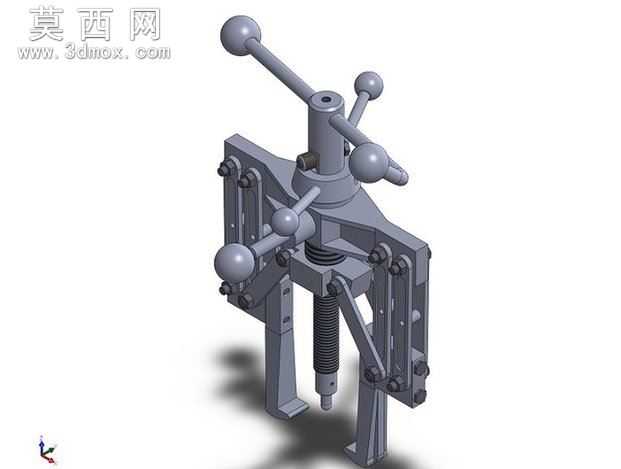

本模型为手动三爪式轴承拉出器，也常被称为三爪拉马，是机械维修领域用于拆卸过盈配合安装在轴上的轴承、轴套、皮带轮等零部件的专用手动工具，整体采用三维参数化建模完成，完整还原了实物的装配关系与运动逻辑。建模过程中首先从核心的顶升螺杆结构入手，采用梯形传动螺纹的参数化绘制，还原螺杆旋转时的轴向进给特性，螺杆顶部设计有横向穿装的摇臂杆安装孔，搭配两端带防滑球面握头的摇臂，可在手动旋转时提供足够的力臂，降低操作时的施力强度，螺杆下端设计有可替换的顶尖顶头，能够适配不同直径的轴端中心孔，避免顶压过程中打滑损伤轴端。模型的夹爪支撑主体采用对称式铰接结构设计，三个夹爪沿支撑座周向120度均匀分布，每个夹爪都通过多组铰接销轴与支撑臂、调节滑架连接，可通过中部的调节旋钮调整夹爪的开合角度与伸出长度，适配不同外径尺寸的轴承拆卸需求，夹爪的勾头部位做了加厚与倒角处理，保证勾住轴承内圈或外圈时的结构强度，避免受力变形滑脱。渲染阶段对模型各部件赋予了贴合实物的材质属性，螺杆、铰接销轴、摇臂等受力部件赋予哑光金属钢材质，夹爪与支撑主体采用铸铁质感的哑光金属材质，握头部位做了磨砂金属的质感区分，在黑色背景下通过三点布光渲染，清晰展现各部件的结构轮廓与装配间隙，还原金属工件的真实质感。设计过程中充分考虑了手动工具的力学传递逻辑，通过梯形螺纹的省力特性、铰接结构的力臂分配，让操作人员仅通过手动旋转摇臂即可产生足够的拉拔力，同时三爪同步联动的结构可保证拉拔过程中受力均匀，避免被拆卸的轴承出现偏载卡滞、损伤轴面的问题，所有铰接部位都预留了合理的装配间隙，可在软件中实现夹爪开合调节、螺杆旋转进给的运动仿真，完整模拟轴承拆卸的完整作业流程，模型结构完整无缺失零件，可作为手动维修工具设计、机械维修教学的参考模型使用。
