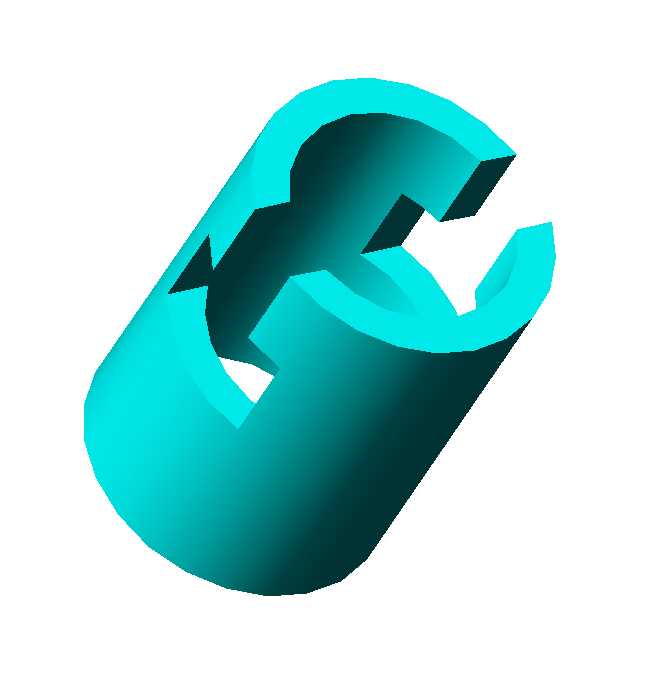

带异形镂空槽的圆柱待加工零件结构

该零件为圆柱基体上开设异形贯通槽的待加工构件，在常规轴套类零件的装夹适配场景中可直接匹配三爪卡盘的夹持基准，圆柱外圆的同轴度基准可直接作为后续铣削工序的定位参照，无需额外制作专用工装即可完成初定位。从实际加工场景来看，这类零件常应用于物料输送线的间歇拨料工位，圆柱外圆可适配输送辊道的安装座孔位，异形槽的轮廓刚好可以卡入输送线上的柱状工件，在圆柱做定角度回转时完成工件的等距拨送，相比常规的拨叉类零件，圆柱基体的回转稳定性更强，高速运转时的动平衡表现更优，不会出现悬臂拨叉常见的颤振问题。设计阶段优先保留了完整的圆柱外圆作为安装基准，外圆表面预留了精加工余量，异形槽的侧壁做了等壁厚处理，避免加工过程中因壁厚不均出现切削变形，槽口的两处直角位置预留了微小的工艺倒角余量，防止热处理环节出现应力集中开裂的问题。从安装边界来看，零件的轴向长度可根据输送线的辊道间距做适配调整，外圆直径的公差带选取了基孔制间隙配合，可直接装入常规的带座轴承内孔，不需要额外加工衬套来适配安装位，异形槽的轮廓尺寸匹配常见的直径12mm以下的柱状工件，槽深的设计刚好可以卡住工件的1/3圆周位置，既保证拨送时不会出现工件滑脱，又不会因为卡接过紧导致工件卡滞无法顺利脱槽。在加工工艺排布上，可先完成圆柱外圆的粗车，留0.2mm的精车余量，之后采用四轴加工中心一次装夹完成异形槽的铣削，最后再精车外圆保证整体同轴度，相比多次装夹的加工方案，可将形位公差控制在0.02mm以内，满足高速输送工位的精度要求。零件的壁厚设计兼顾了结构强度与轻量化需求，最薄位置的壁厚不小于5mm，在拨送1kg以下工件时不会出现结构变形，同时相比实心圆柱零件减重约40%，可降低回转驱动的负载，适配小功率的减速电机直接驱动，不需要额外增加减速增扭机构。
