拓扑优化轻量化机械承重连接臂结构

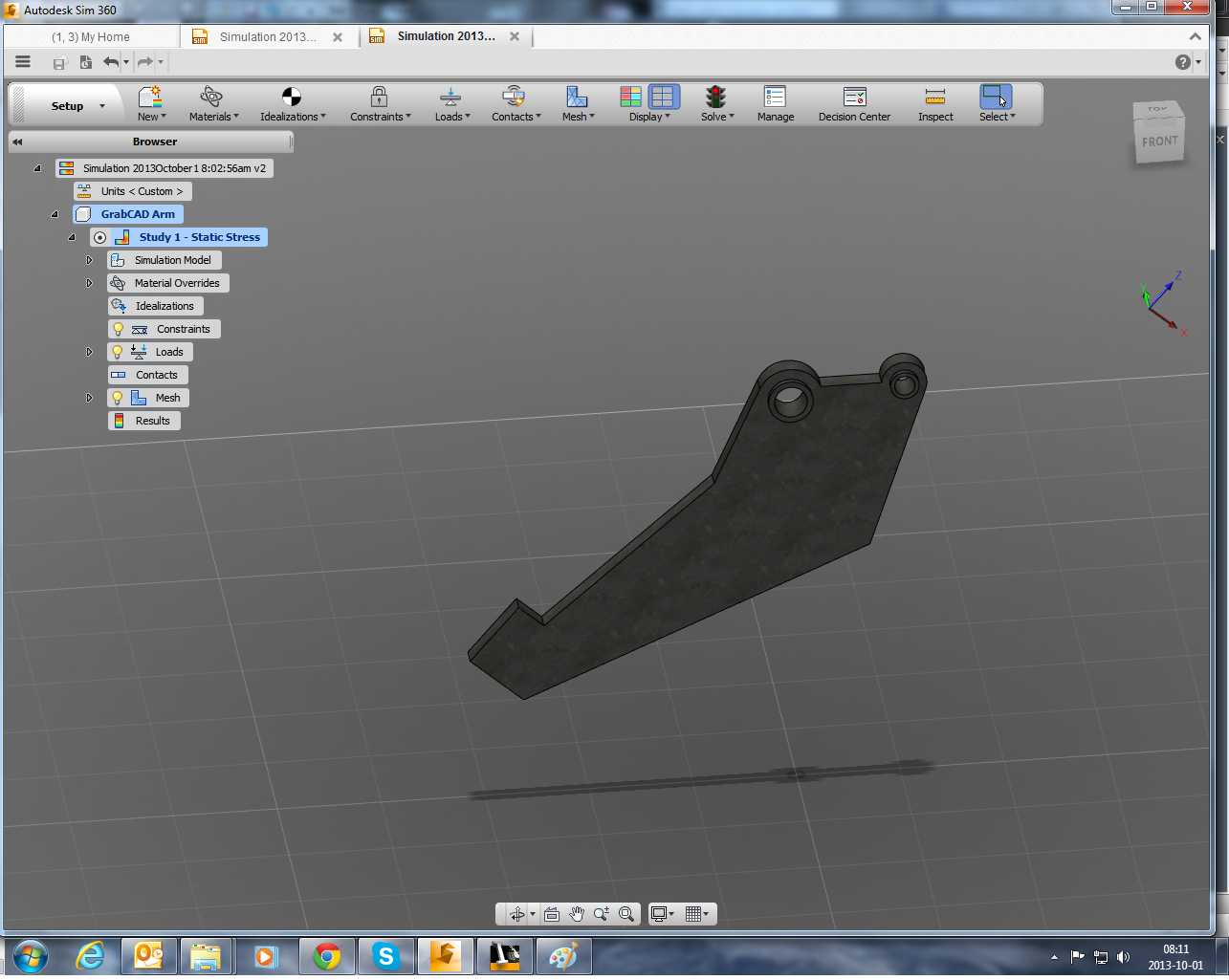

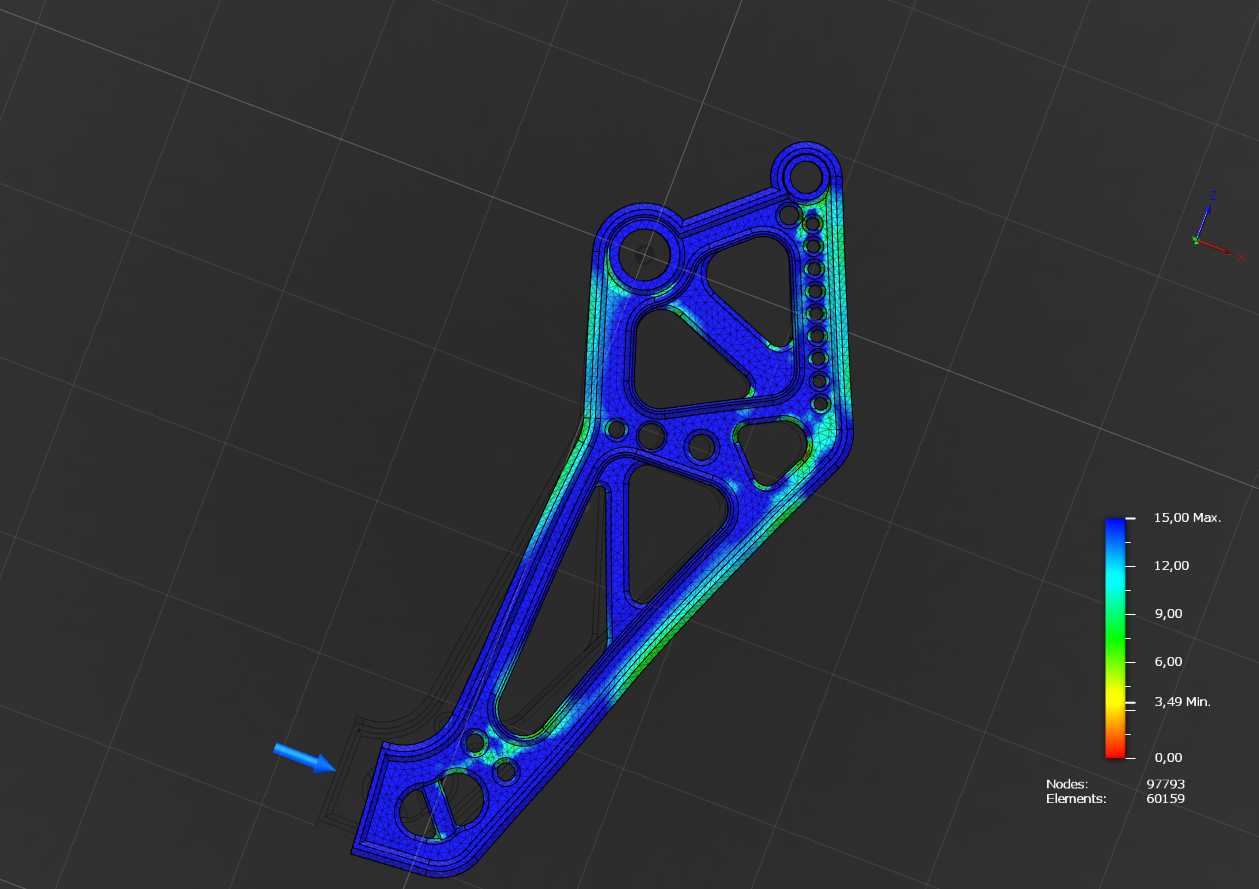

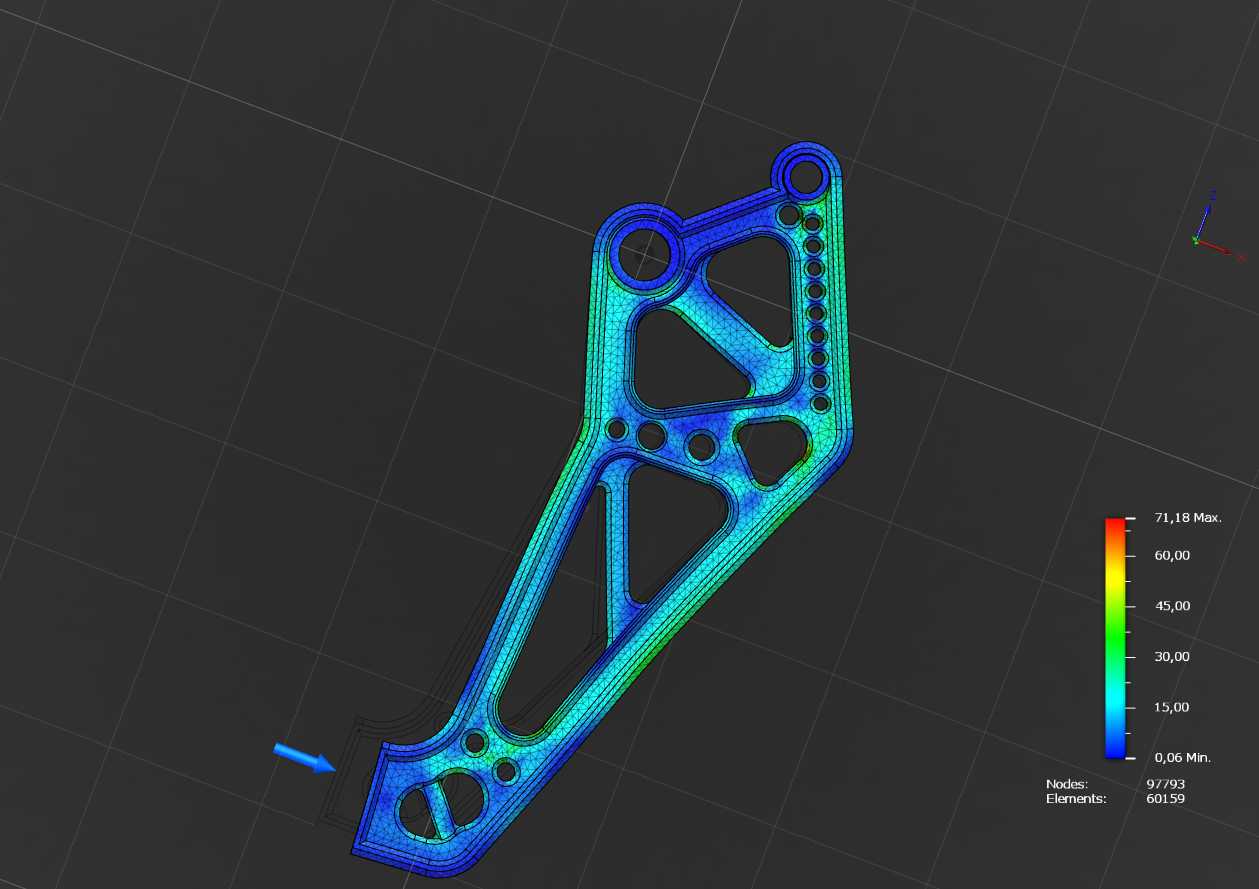

这类经过拓扑优化的承重连接臂，多应用在对自重有严格限制的移动作业设备、轻量化工业装备的传力路径上，替代传统等截面铣削或铸造成型的连接支架，在保证承载能力的前提下尽可能削减非必要材料，降低整体装备的无效负载。从结构受力云图能看出，设计阶段已经完成了静力学仿真校核，应力集中区域主要分布在两端安装孔的周边以及主传力路径的筋条交汇处，低应力区域的材料都做了镂空去除，既减少了原材料消耗，也降低了零件自身的转动惯量，适配需要高频往复摆动的工况需求。两端的同轴安装孔是核心安装边界，孔位的同轴度公差直接决定装配后是否会出现附加内应力，设计时孔周保留了足够的实体壁厚，避免螺栓预紧力作用下出现孔壁压溃变形，同时孔边做了圆弧过渡，减少应力集中带来的疲劳失效风险。主臂身的筋条走向完全贴合载荷传递路径，没有多余的冗余结构，镂空区域的边缘都做了等半径圆角处理，避免铣削加工时出现刀具颤振，也能消除热处理过程中的应力集中点。这类结构件在实际使用时，主要承担两端部件之间的拉压复合载荷，部分工况下还要承受一定的侧向弯矩，设计时通过有限元迭代调整筋条宽度与镂空区域的分布，将最大应力控制在材料许用应力范围内，同时保证安全系数满足行业使用规范，不会出现过载断裂的问题。安装时需要注意两端配合面的平面度要求，若配合面存在翘曲，强行锁紧螺栓会给零件带来额外的装配应力，大幅降低实际承载能力。零件的位移量控制在极小范围内，保证工作过程中不会因为结构变形影响两端连接部件的位置精度，适配对传动精度有一定要求的装配场景。相比传统的实心连接臂，这种优化后的结构重量能降低百分之四十以上，在航空地面保障设备、轻型工业机器人末端执行器支架、新能源车辆底盘辅助连接件等场景都有很高的应用价值，加工时可采用五轴铣削一次成型，也可通过金属3D打印直接制备，后续批量生产时还能根据受力结果微调局部壁厚，进一步适配不同载荷等级的使用需求。
