工业气动液压执行圆柱体结构设计

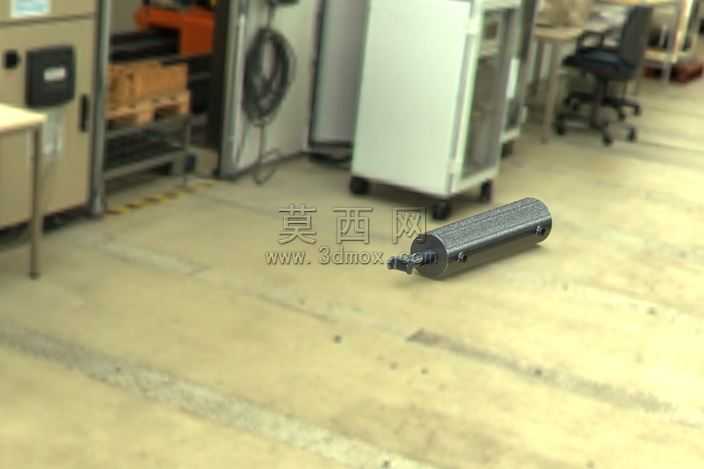

本作品为面向气动与液压传动系统设计的圆柱式执行元件三维模型，建模阶段以实际工业应用场景的功能需求为核心导向，采用SolidWorks平台完成全参数化结构搭建，整体遵循工业执行元件的标准化尺寸规范，保证模型可直接对接常规气动、液压系统的安装接口。模型主体采用同轴圆柱式布局，从结构上划分为缸筒主体、端盖连接段、动力输出杆三个核心模块，缸筒外壁做了等厚处理，既保证承压状态下的结构强度，也控制了整体重量，端盖位置预留了标准的流体进出通路口径，同时设计了密封件安装槽位，可适配常规O型圈、格莱圈等密封元件，避免工作过程中出现流体泄漏问题。渲染阶段采用工业写实风格，缸体主体赋予哑光金属材质，模拟工业铝合金缸筒的表面喷砂氧化质感，输出杆部分采用高光亮面镀铬金属材质，区分不同部件的加工工艺差异，地面采用工厂常用的环氧地坪材质，搭配柔和的车间环境光，还原元件在实际工业场景中的真实视觉效果。设计过程中重点考量了元件的通用性，整体结构兼容气动与液压两种工作介质的使用需求，缸体长度、内径、输出杆行程都做了参数化关联，可根据不同的推力、行程需求快速调整尺寸参数，无需重新搭建基础结构。模型的细节处理覆盖了安装孔位、倒角、退刀槽等实际加工必需的结构特征，没有出现工艺无法实现的理想化结构，所有边角都做了符合机械加工规范的圆角处理，避免应力集中问题，同时也符合工业元件的安全设计要求。
