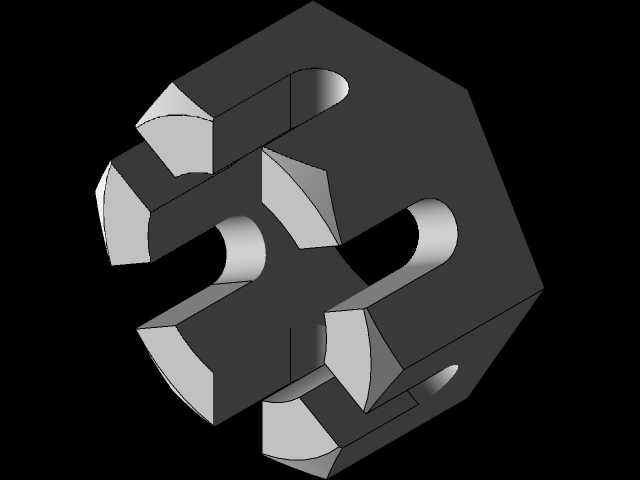

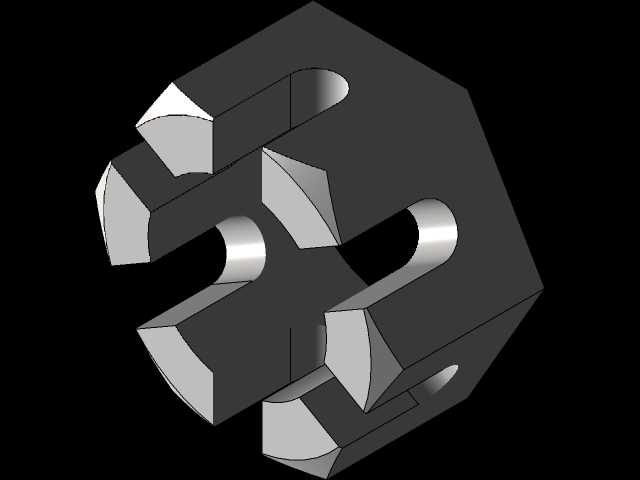

带安装支架的工业重载滑轮组件结构

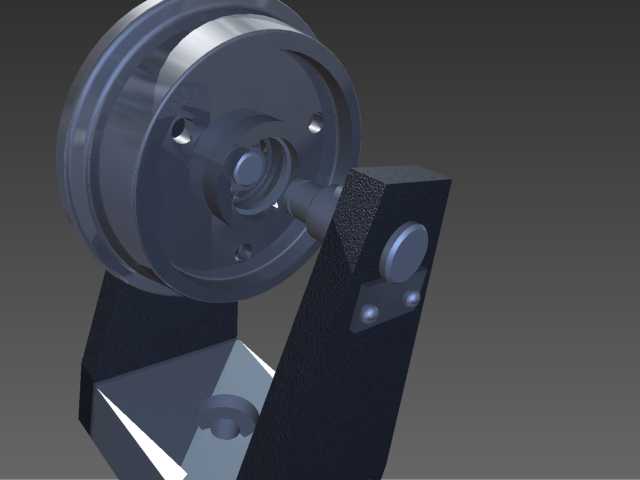

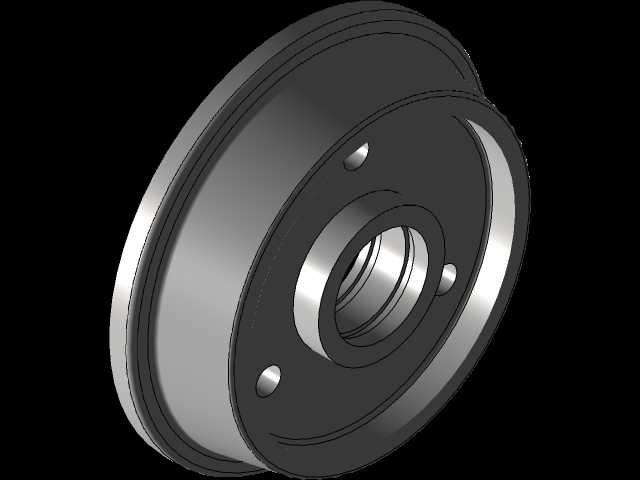

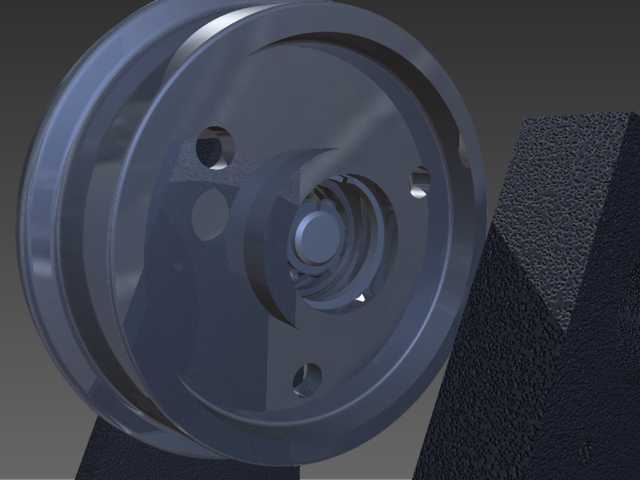

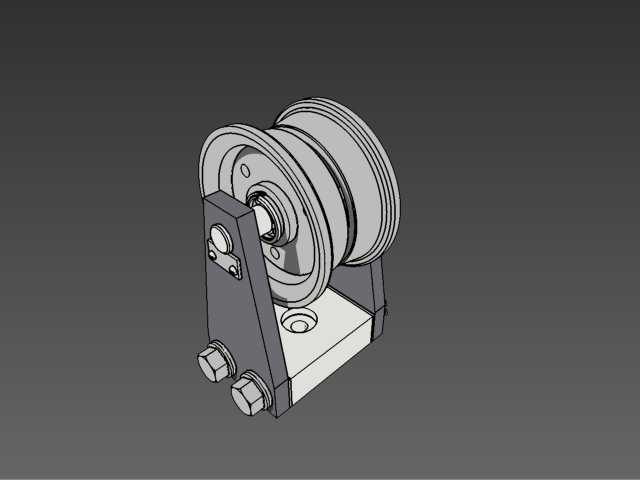

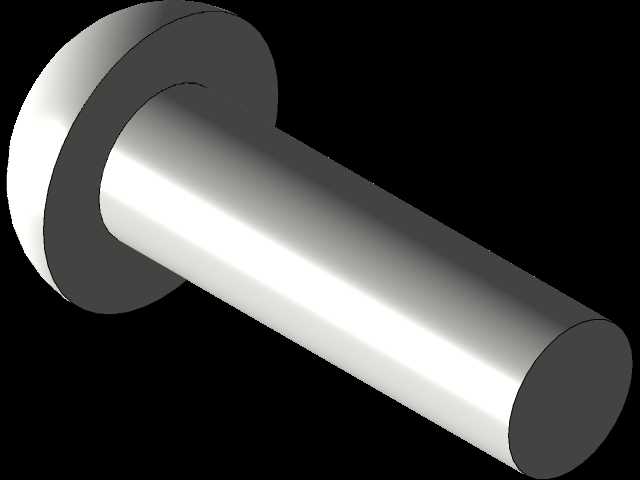

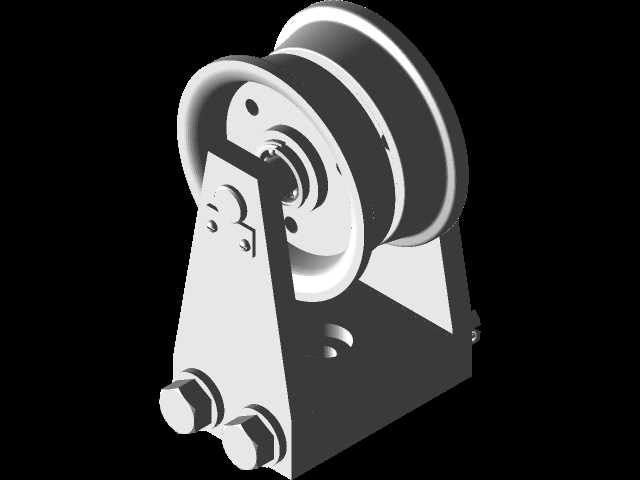

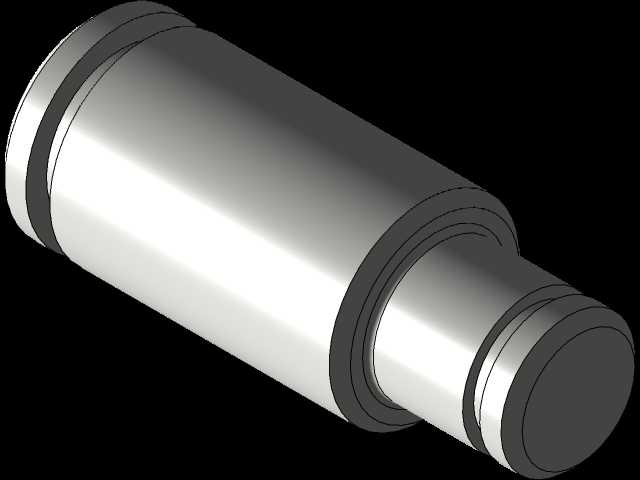

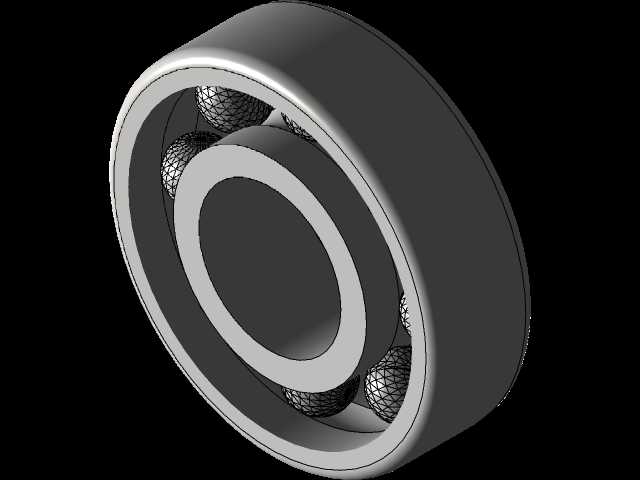

这类带一体式安装支架的滑轮组件，常应用在车间物料转运、行李输送、小型起重导向、生产线物料移位等场景中，作为行走承载或者缆绳导向的核心承载部件使用。从结构设计来看，轮体采用双侧凸缘的槽型结构，既可以适配圆钢轨道的行走需求，也能对牵引缆绳起到侧向限位作用，避免运行过程中出现脱轨、跳绳的问题。轮体中心的转轴与两侧支架采用轴孔配合加侧向紧固的结构，支架为立式折弯焊接结构，底部预留了两个螺栓安装位，可直接通过外六角螺栓固定在设备机架或者移动载台的安装面上，不需要额外加工复杂的连接结构，安装适配性较强。在实际使用场景中，这类滑轮如果作为行走轮使用，通常成对布置在转运小车的底部，配合地面铺设的轻型轨道实现定向移动，单轮可承载数百公斤的静载荷，轮体与转轴之间可根据使用需求加装滑动衬套或者微型滚动轴承，降低转动过程中的摩擦阻力，减少推行或者牵引时的动力损耗。如果作为导向滑轮使用，可安装在起重设备的臂架端部、牵引机构的转向位置，对钢丝绳、牵引带起到转向支撑的作用，轮槽的圆弧尺寸匹配常用牵引件的外径，接触面积均匀，不会出现局部应力集中割伤牵引件的问题。设计过程中，支架的立板厚度根据额定载荷做了对应加强，底部安装面与立板之间设置了三角加强筋结构，避免长期受载后支架出现开焊、变形的问题，转轴端部采用扁位加锁紧螺栓的固定方式，既限制了转轴的周向转动，也能防止运行过程中转轴轴向窜动脱出。安装边界上，组件整体高度控制在适配小型转运设备的范围内，底部安装孔的孔距符合常规小型机架的型材安装间距，不需要对现有设备做大规模改造即可直接替换安装，轮缘的外径尺寸经过匹配计算，在保证承载能力的同时不会占用过多的安装空间，两侧支架的间距刚好容纳轮体，预留了0.5到1毫米的转动间隙，既不会出现轮体卡滞，也不会有过大的旷量导致运行晃动。轮体表面做了硬化处理，耐磨性能较好，长期在轨道上滚动或者与缆绳摩擦也不会出现过快的磨损，延长了部件的更换周期，日常维护只需要定期在转轴位置加注润滑脂即可，不需要复杂的拆解保养，适配工厂、车站、仓储等多种场景的使用需求。
