立柱式储水供水塔结构三维设计

这类立柱式储水塔广泛应用于村镇集中供水、小型工矿厂区生产生活供水、偏远区域临时作业点供水等场景，核心作用是利用高位落差形成稳定供水水压，同时储备一定容积的水体应对短时供水波动、管网临时断水等情况，相比地面储水罐无需额外配置加压泵组即可实现重力自流供水，运维成本更低，适配无稳定加压供电条件的区域使用。

设计过程中首先需要结合供水覆盖范围的日常用水量、峰值用水需求确定储水容积，本次设计的60立方米规格可覆盖数百人规模的日常供水需求，整体采用单立柱支撑结构，相比多柱支撑的水塔，占地面积更小，对安装场地的平整度要求更低，适合地形相对局促的区域布设。上部储水罐体采用圆柱形结构，相比方形罐体受力更均匀，水体静压力对罐壁的载荷分布更平顺，可降低罐壁板材的厚度要求，减少材料用量，罐体顶部设置检修人孔与通气结构，避免罐内形成负压影响出水稳定性，同时方便后期进入罐体内部清理淤积杂质。

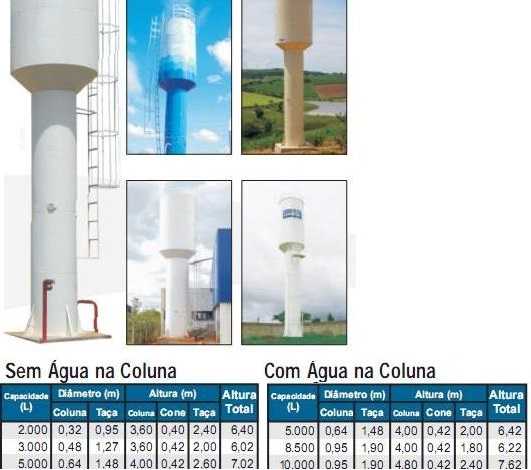

下部支撑立柱采用等直径圆柱结构，与上部罐体通过锥形过渡段连接，过渡段的锥角经过载荷校核，可将罐体满载时的垂直载荷平顺传递到立柱上，避免连接位置出现应力集中，立柱侧面外置爬梯，爬梯踏步做防滑处理，外侧设置安全护笼，满足运维人员攀爬检修的安全规范要求，爬梯从地面以上1.5米位置起始，避免非工作人员随意攀爬。罐体下部设置进出水管路、排污管路，进出水口设置在罐体锥段下部位置，可最大程度利用储水容积，排污口设置在锥段最底端，方便定期排空罐内沉积的泥沙、杂质。

尺寸设计上，罐体直径、立柱直径、总高度都经过供水压力需求校核，满载状态下整体重心落在立柱支撑面的中心区域，抗风载等级满足户外露天布设的要求，安装时需要在底部浇筑匹配尺寸的混凝土基础，基础预埋连接法兰与立柱底端固定，基础深度根据当地冻土层厚度、土壤承载力调整，避免冬季冻胀导致基础倾斜。设计过程中还区分了无水状态与满载状态的载荷参数，无水状态下整体重量集中在支撑结构部分，安装时可先完成立柱与下部管路的吊装，再进行上部罐体的拼接，降低单次吊装的重量要求，适配中小型吊装设备的作业能力，满载状态下需要校核立柱的压杆稳定性、连接法兰的螺栓剪切强度，确保极端天气下结构不会出现失稳变形。罐体外部可根据使用需求做防腐涂装、保温层包覆，北方低温区域使用时可在保温层内加装电伴热装置，避免冬季罐内水体结冰影响正常供水。
