双辊式成型辊座机械结构设计

该结构为辊压成型工序配套的核心承载部件，主要应用在金属带材连续冷弯成型、薄材压延加工、包装材料压纹定型这类连续作业的生产线工位上，承担成对工作辊的定位支撑、载荷传递与作业间隙保持的作用。从实际产线适配角度看，这类辊座通常安装在成型机组的进料端与成型段之间，直接决定了辊压作业时的成型压力均匀性与走料稳定性，若辊座刚性不足或定位偏移，很容易出现带材起皱、压痕深浅不均、走料跑偏等常见工艺问题。

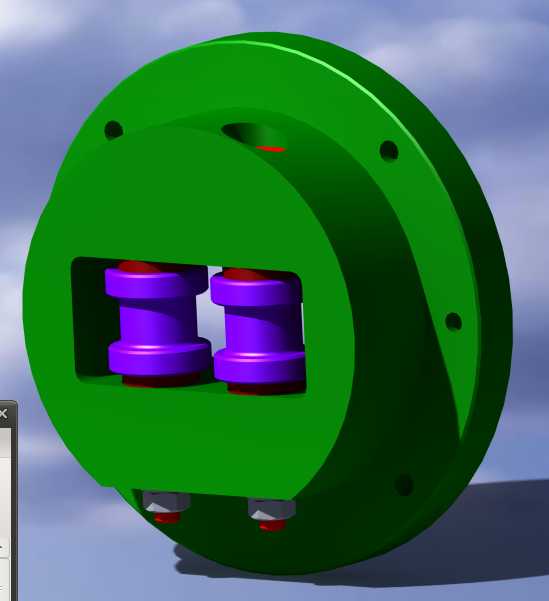

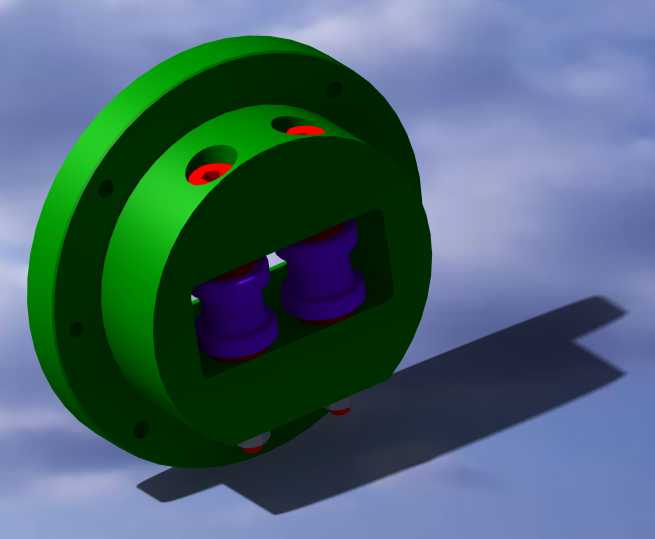

设计上采用整体式铸造型腔壳体结构，外壳为圆形法兰安装面，周向均匀分布的安装沉孔可直接与设备机架的安装端面贴合锁紧，无需额外设计转接支架，能有效缩短安装调试的找正周期。壳体正面开设的长条形作业窗口，既为成对布置的工作辊留出了足够的作业接触空间，也方便日常运维时直接观察辊面磨损情况、清理作业过程中带入的碎屑，无需整体拆解辊座即可完成常规检查作业。内部的双辊平行布置结构，两个辊体的安装轴孔采用同轴度配做工艺，保证两辊轴线平行度误差控制在工艺允许范围内，避免辊面偏磨导致的成型压力不均。辊体与壳体之间预留了合理的调整间隙，可根据加工材料的厚度、成型压下量需求，通过端部的锁紧调整件微调两辊之间的工作间隙，适配0.1mm到3mm厚度范围内的不同带材加工需求。

从安装边界来看，圆形法兰的外径尺寸适配多数常规成型机组的机架安装孔位，壳体轴向厚度控制在紧凑范围内，不会过多占用产线的轴向安装空间，可直接替换原有同规格的老旧辊座部件，无需对现有设备机架做二次改造。壳体上预留的注油孔可直接连通内部辊轴的配合面，方便定期加注润滑脂，降低辊轴转动时的摩擦损耗，延长部件的整体使用寿命。结构上没有冗余的外置部件，整体外壳做了圆弧过渡处理，没有突出的尖锐棱角，既减少了生产作业时的安全隐患，也能避免作业过程中带材剐蹭设备结构造成的材料表面损伤。在载荷传递路径设计上，辊体承受的径向成型压力会直接通过内部支撑筋传递到法兰安装面，再均匀分散到设备机架上，避免局部应力集中导致的壳体变形，保证长时间连续作业时的结构稳定性。
