卡斯坦哈8毫米梯形丝杆连接法兰座

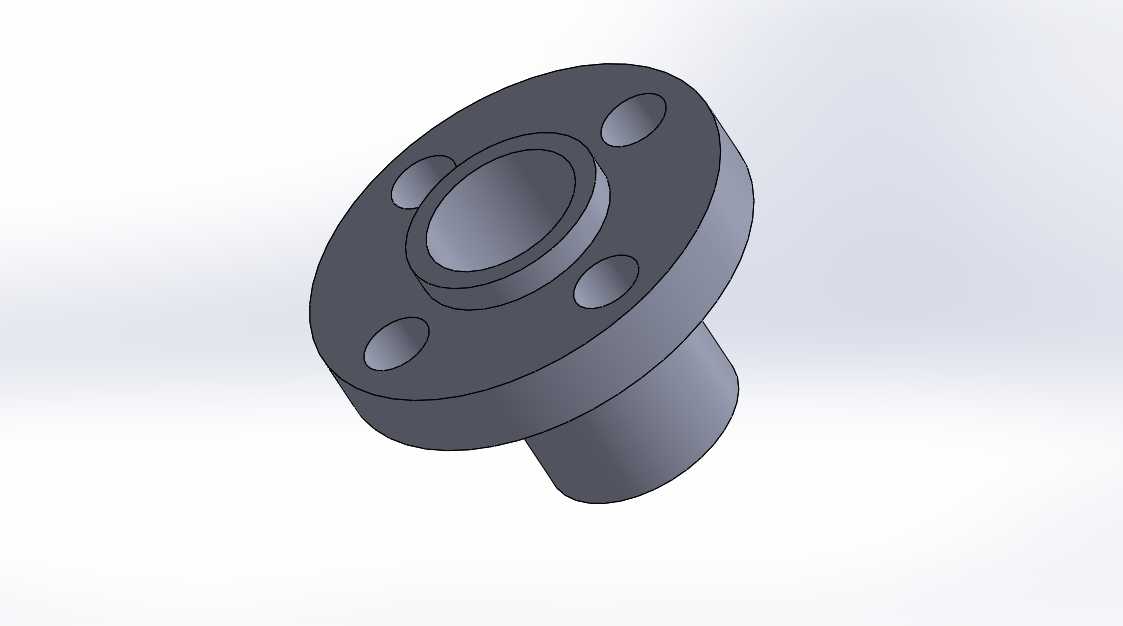

这款梯形丝杆配套连接座，是小型传动模组里的核心定位连接件，常见于小型进给机构、桌面级工装调整台、轻载直线传动单元中，主要承担梯形丝杆的端部径向定位、轴向承载以及与安装基板的连接固定作用，适配8mm直径的梯形传动丝杆，在轻载往复传动场景中能有效约束丝杆的径向窜动，保证传动过程的同轴度，避免丝杆运转过程中出现偏磨、抖动的问题。从结构设计来看，主体采用带凸缘法兰的一体式轴座结构，法兰端均匀分布四个安装通孔，可通过内六角螺栓直接固定在安装基板的对应孔位上，安装时无需额外加工复杂定位槽，依靠法兰端面与安装面的贴合即可保证安装垂直度，降低现场装配的调校难度。轴身部分为同轴圆柱结构，内孔与丝杆端部采用间隙配合设计，预留了润滑脂存储间隙，长期运转时可存储少量润滑介质，减少配合面的磨损，延长组件使用寿命。设计过程中优先考虑了安装边界的适配性，法兰盘外径控制在适配小型模组的尺寸范围内，四个安装孔的孔位分布遵循通用小型传动件的安装孔距规范，可直接替换同规格的常规丝杆支撑座，无需对现有安装基板做二次改孔加工。轴段伸出长度经过匹配计算，刚好满足丝杆端部的支撑长度需求，不会额外占用传动模组的轴向安装空间，在紧凑安装空间内也能完成布置。实际应用中，这类连接件常出现在小型cnc进给轴、3D打印设备Z轴传动、小型包装设备的调整工位、实验室自动化取样机构的传动单元中，针对轻载、低速的梯形丝杆传动场景做了结构优化，没有冗余的结构设计，整体刚性满足8mm丝杆的额定传动负载要求，法兰端面与内孔的垂直度公差控制在合理范围内，能保证丝杆安装后与直线导轨的平行度要求，避免出现丝杆卡滞、传动阻力过大的问题。零件的加工适配常规cnc铣削与车削工艺，外轮廓无复杂曲面，普通三轴设备即可完成全工序加工，适合小批量定制加工或者批量量产，安装时只需将丝杆端部插入内孔，通过侧面紧定螺钉或者端部锁紧结构完成轴向固定，再将法兰端与安装面锁附即可完成装配，后期维护时拆卸也十分便捷，无需拆解整个传动模组即可单独更换该支撑座。
