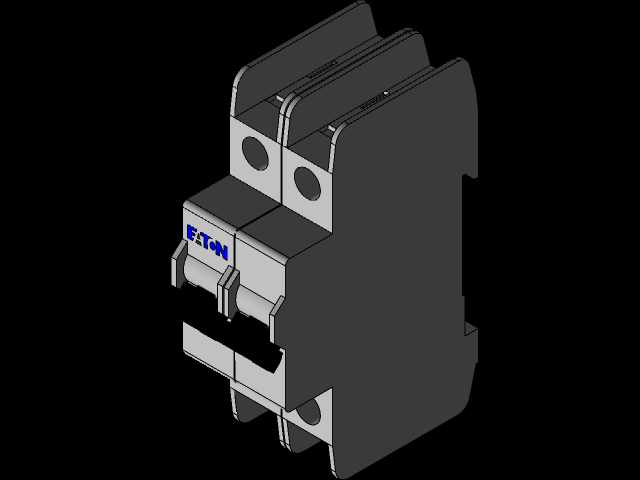

伊顿FAZ-C6/2微型双极断路器结构模型

这款双极微型断路器的三维结构还原，完全贴合低压配电终端的实际安装使用需求，日常在民用建筑配电箱、工业设备控制柜、小型分布式光伏并网侧都能见到同规格产品的身影，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线缆过热起火、后端用电设备烧毁，同时也可作为回路的手动分断开关，方便日常检修时切断上下级电源。从结构设计来看，模型完整还原了产品的模块化拼接特征，两个单极单元通过侧边的卡扣结构拼接为整体，外壳采用上下扣合的卡扣式装配，没有外露的多余固定件，符合低压电器快装快拆的维护需求。进出线端的接线端子预留了标准的压线空间，适配常规6平方及以下线径的铜芯导线，端子处的压线螺丝位置完全对齐实际产品的操作空间，模拟实际接线时螺丝刀的操作角度不会和相邻回路部件产生干涉。操作手柄的行程角度、分合闸位置的卡位结构都做了还原，手柄表面的防滑纹理细节也有体现，模拟手动操作时的触感反馈结构。安装侧的标准DIN导轨卡扣结构完整还原，卡扣的弹性让位间隙、锁止凸台的尺寸都和实际产品一致，可直接匹配行业通用的35mm标准导轨，安装时的推入角度、锁止后的间隙都符合实际装配要求，不会出现卡滞或者装配后松动旷量的问题。产品的整体外形宽度严格对应双极微断的标准模数，每极18mm的模数宽度完全贴合配电箱的回路排布间距，相邻安装多个同规格断路器时，手柄操作空间、接线端子的操作间隙都不会互相干扰，外壳的散热槽位置、分合闸状态指示窗口的结构都做了准确还原，状态指示窗口的位置正对操作手柄下方，分合闸时的色标显示位置和实际产品完全一致，方便运维人员快速判断回路通断状态。进线端的灭弧室安装位、内部磁脱扣、热脱扣机构的外部轮廓对应结构都在模型上有所体现，外壳的脱模斜度、边角的圆弧过渡都符合注塑件的实际生产工艺特征，没有出现直角尖边等不符合注塑生产要求的结构。对于做配电盘三维排布、控制柜结构设计的工程师来说，这个模型可以直接导入装配体中做干涉检查，提前核对柜内的走线空间、断路器和柜门的安全间隙、和相邻元器件的安装距离，避免实际装配时出现部件冲突、接线空间不足的问题，也可以用来做低压配电教学的演示模型，直观展示微型断路器的外部结构和安装配合关系。
