路面砖块四向夹持吊装工装结构

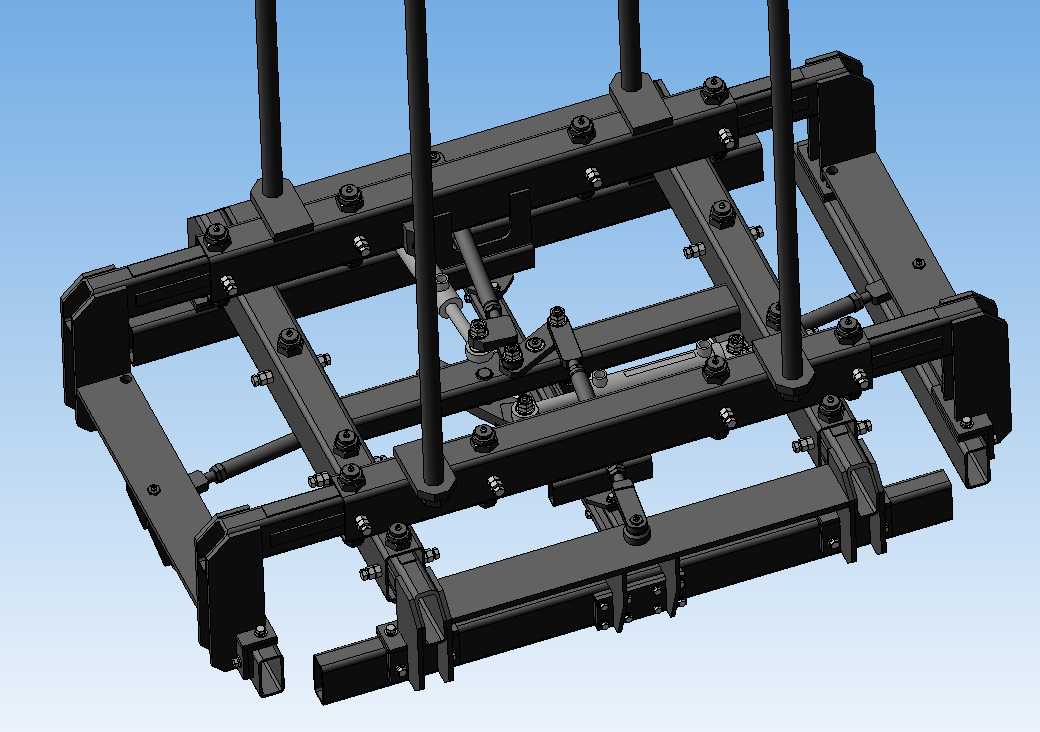

这款夹持结构主要面向市政道路施工、预制建材堆场的砖块转运作业场景，解决传统单方向夹取路缘石、路面透水砖时易出现的砖块滑脱、边角磕碰破损问题，适配不同规格尺寸的矩形路面砌块吊装转运需求。从结构设计逻辑来看，整体采用框架式方管焊接主体作为承载基础，四根垂直布置的吊杆用于对接起重设备的吊点，所有吊杆安装位均设置了加强筋板与螺栓锁紧结构，避免起吊过程中吊点偏移导致的整体倾斜。夹紧执行部分采用四向同步联动的连杆机构，四个方向的夹臂通过中部的铰接连杆组实现动作同步，起吊时依靠吊重的拉力自动驱动连杆收拢，带动四个方向的夹块同步贴紧砖块的四个侧面，无需额外配置动力源即可实现自锁夹紧，夹块与砖块接触的端面做了防滑齿面处理，增大接触摩擦力的同时不会过度挤压砖块造成表层破损。设计过程中充分考虑了不同规格砖块的适配性，夹臂的横向、纵向伸出长度均预留了调节行程，可通过调整夹臂在框架导轨上的固定位置，适配一定长宽尺寸范围内的矩形砌块，无需更换夹头即可完成多规格产品的转运作业。安装边界方面，整体框架的长宽尺寸可根据常规路面砖的最大规格做适配调整，吊杆的伸出长度预留了与起重葫芦、吊车吊钩的连接空间，夹臂收拢后的最小内框尺寸对应最小规格砖块的夹持需求，张开后的最大内框尺寸覆盖常规路面砌块的尺寸上限，框架底部的夹块最低位置与吊杆顶部吊点的垂直距离，满足起吊时砖块离地安全间隙要求，避免转运过程中砖块与地面凸起剐蹭。结构上所有铰接转动位置均配置了耐磨衬套，减少长期往复转动带来的磨损量，延长工装的整体使用寿命，所有螺栓连接位置均设置了防松垫片，应对吊装过程中的振动冲击，避免紧固件松动引发的安全隐患。实际作业时，该工装可直接挂接在叉车属具架、汽车吊吊钩或者龙门吊的电动葫芦上，工人仅需将框架对准砖块堆上方落下，待四个方向夹臂围合住砖块后起吊即可自动完成夹紧，落位后吊重卸载，夹臂在连杆复位作用下自动松开，无需人工手动操作锁紧机构，大幅提升砖块装卸、转运的作业效率，降低人工搬运的劳动强度，同时减少砖块转运过程中的破损率。
