法兰盘零件加工专用快装定位夹具

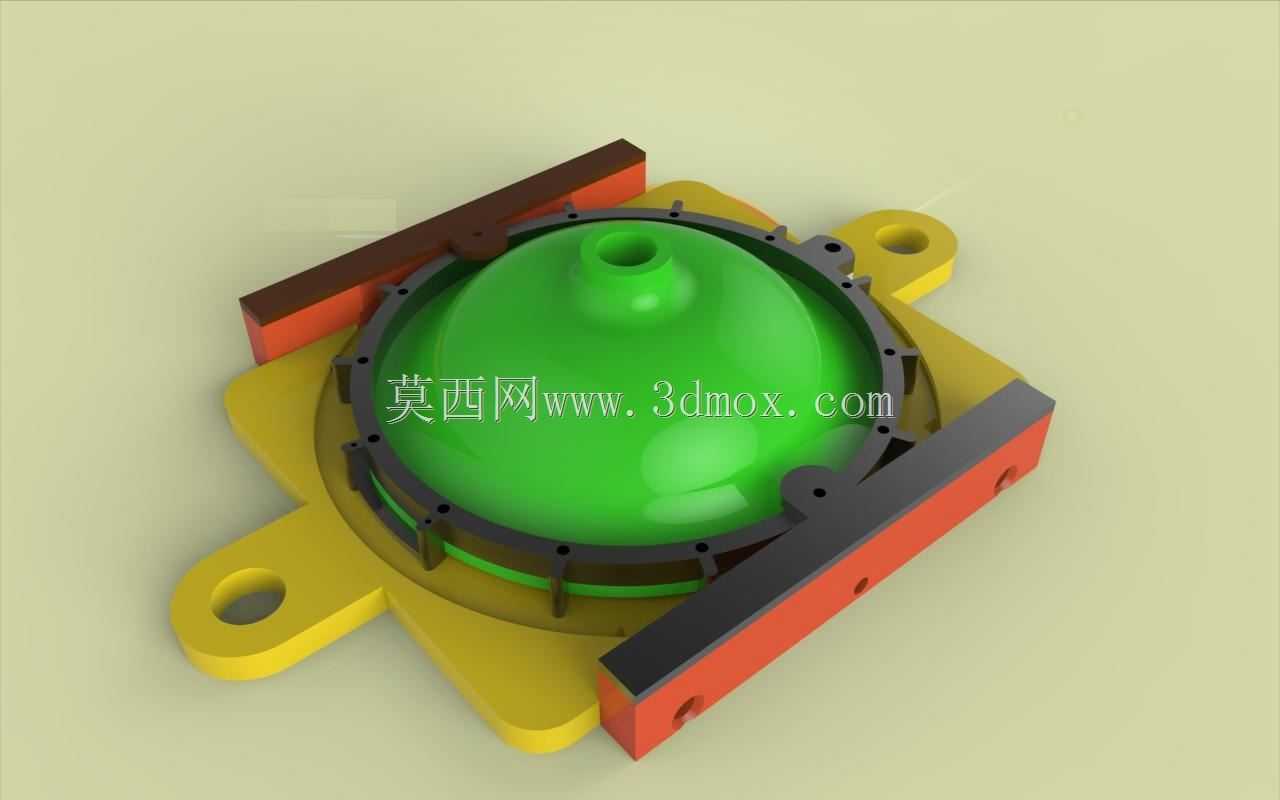

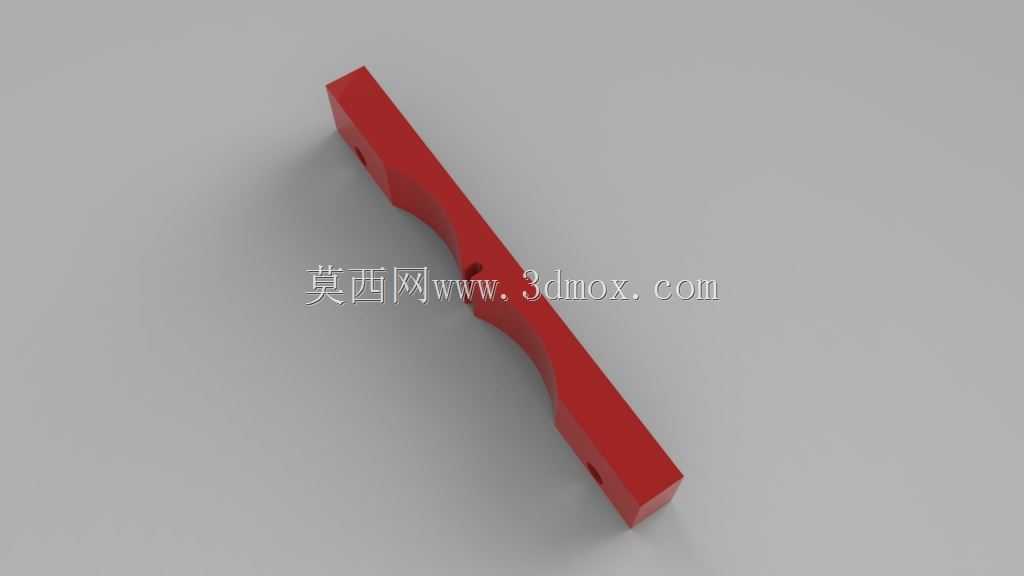

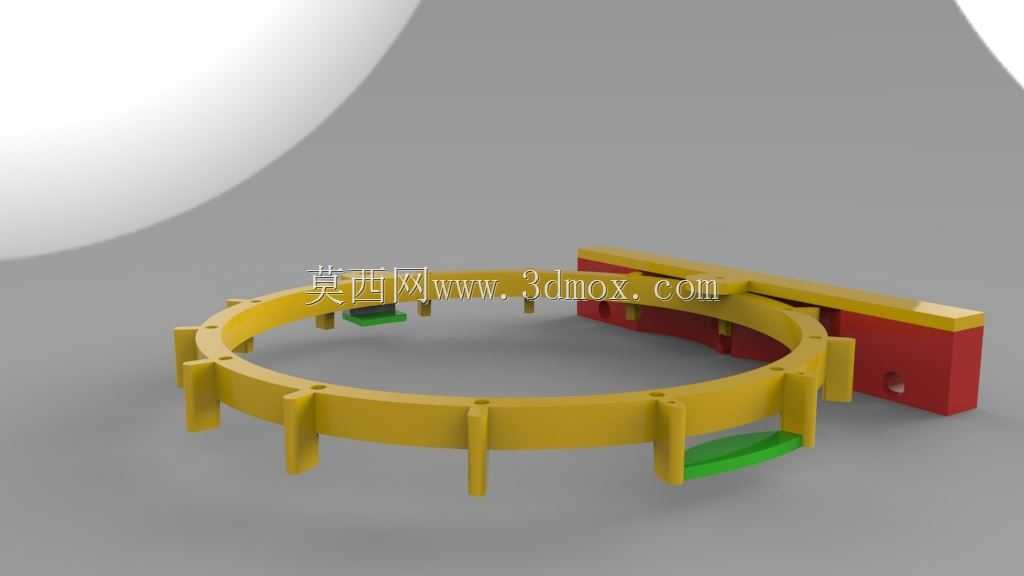

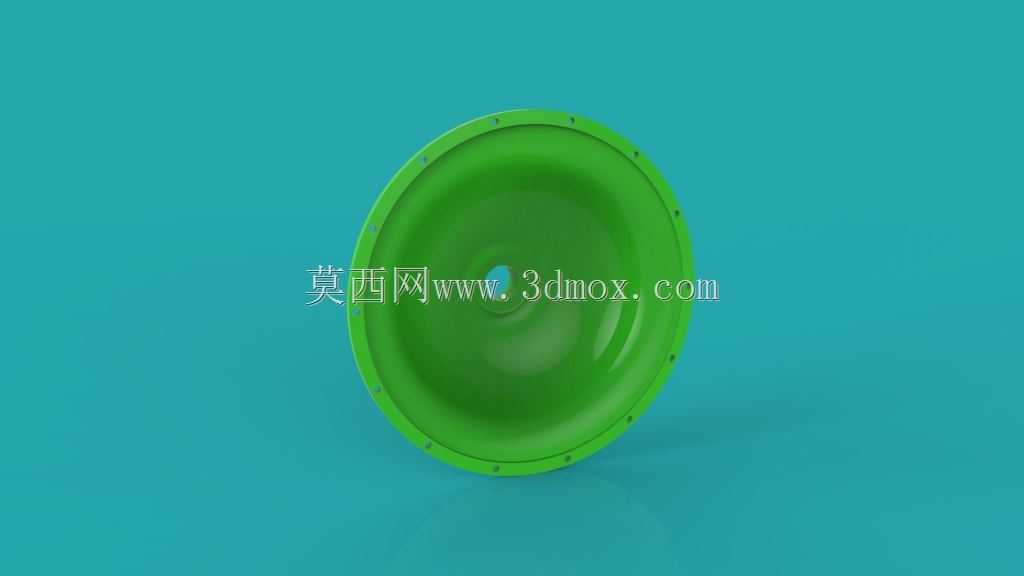

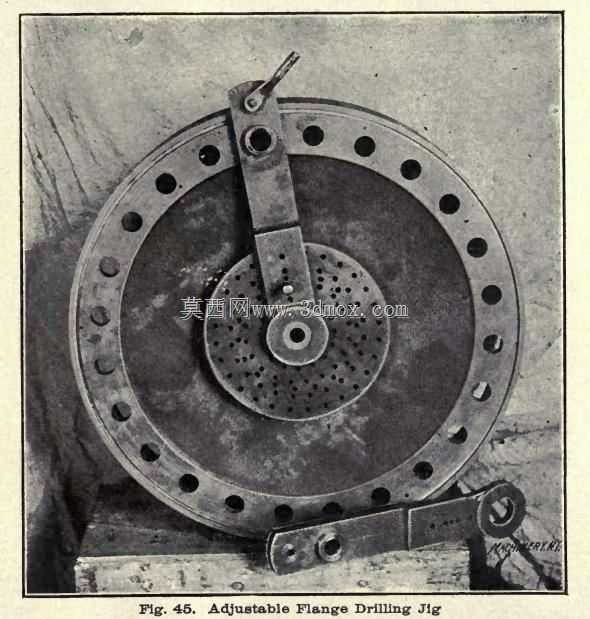

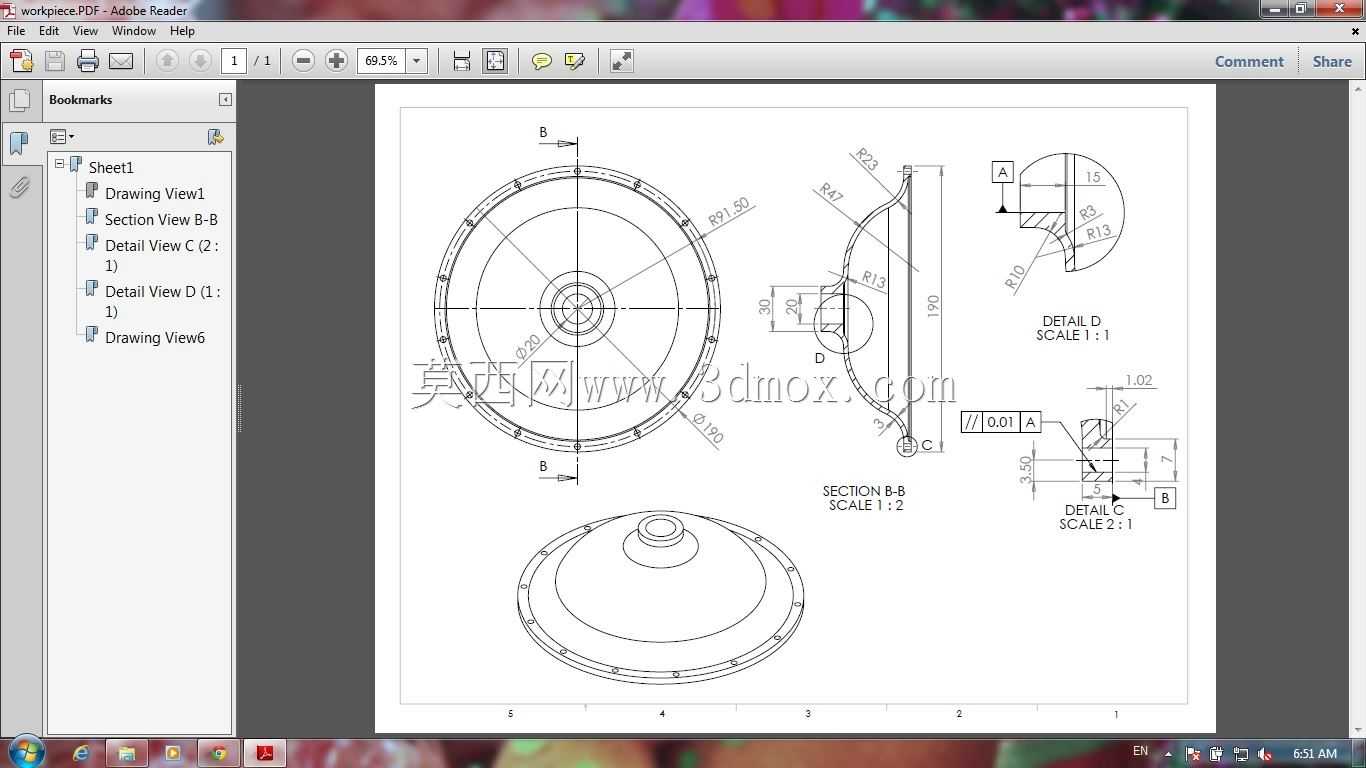

在法兰类盘状零件的批量钻削、铣削加工场景中，这类专用夹具的核心作用是替代通用台虎钳、压板的低效装夹方式，解决薄壁法兰件装夹易变形、孔位定位偏差大、重复装夹找正时间长的实际生产痛点。整套夹具采用分体式组合结构，底部为带双耳安装座的黄色承托基座，基座上预设的两个通孔可直接通过T型螺栓固定在机床工作台的T型槽上，安装时无需额外制作过渡垫板，基座的定位止口与法兰零件的外圆轮廓做小间隙配合，间隙控制在0.02-0.05mm区间，既保证零件放入时的顺畅度，又能限制零件的径向窜动。基座上方对称布置两组红黑配色的压合组件，压块的接触面做了与法兰外缘弧度匹配的仿形设计，压合时接触面积比普通平压块大60%以上，可有效分散夹紧力，避免薄壁法兰的边缘因局部压强过大产生翘曲变形，压块通过侧边的锁紧机构实现快速开合，零件装卸时无需完全拆下锁紧螺栓，只需扳动锁紧件即可抬起压块完成取放，单工位装夹时间可压缩至10秒以内。设计时充分考虑了加工避让需求，压块的安装位置完全避开法兰端面上的待加工孔位投影区域，无论是钻床上的轴向进给，还是加工中心上的侧向铣削，刀具路径都不会与夹具结构发生干涉，同时基座中心预留了足够的排屑空间，加工产生的铁屑可顺着基座的斜面滑落，不会堆积在定位面上影响后续装夹精度。针对不同厚度规格的法兰零件，压块的锁紧行程预留了15mm的调节余量，无需更换压块即可适配一定尺寸范围内的法兰加工，夹具的整体外形轮廓控制在220mm×180mm×70mm区间，可兼容多数中小型立式加工中心、数控钻床的工作台安装边界，日常使用时只需定期清理定位面的铁屑、检查锁紧件的磨损情况即可，维护成本极低，非常适合中小批量法兰零件的量产加工场景使用。
