冲床用特朗普成形冲头配套工装结构

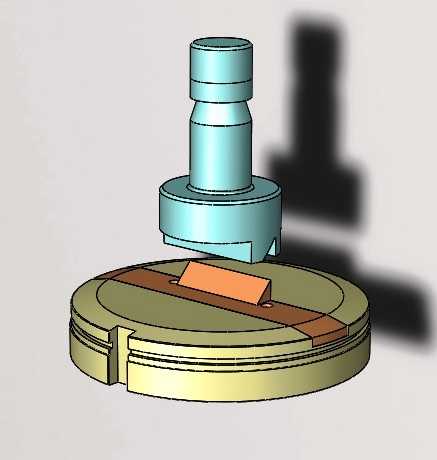

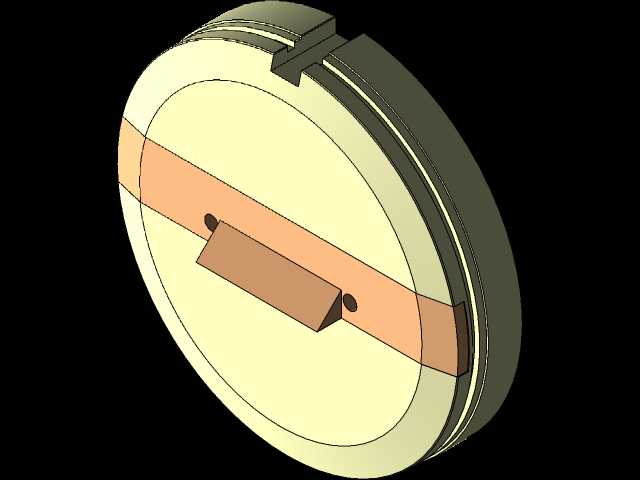

这套冲头配套工装主要应用于中小型五金冲压产线的板料局部成形工序，适配常规开式可倾冲床的滑块安装位，可完成薄钢板、有色金属板的局部凸台、折弯压形作业，替代传统分体式镶块冲头的繁琐装调流程，在小批量多品种的冲压加工场景中能有效缩短换模时间。整套结构分为上模冲头组件与下模定位底座两部分，上模冲头的柄部采用标准直柄带卡位槽的结构设计，可直接装入冲床滑块的模柄孔内，通过侧面紧定螺钉完成锁紧固定，无需额外加工转接法兰，安装边界适配市面多数公称压力16吨至63吨的通用冲床滑块装夹尺寸，柄部直径公差按h6级加工，保证装夹后冲头的径向跳动量控制在0.02mm以内，避免冲压过程中出现偏载啃模的问题。冲头工作端的成形型面采用整体式结构，与下模底座的定位槽间隙控制在0.05mm至0.08mm之间，针对1mm至2mm厚度的冷轧板冲压场景预留了合理的料厚间隙，防止压形过程中出现板料拉伤、成形不到位的缺陷。下模底座采用圆盘式结构，外圆设置有对称的定位缺口，可直接卡在冲床工作台的梯形槽挡块上，无需额外制作下模固定板，底座上的成形凹槽与待加工板料的定位挡边集成在一起，板料放置时可直接靠住挡边完成定位，省去了逐件划线找正的步骤。设计过程中针对冲头的受力薄弱位置做了圆弧过渡处理，冲头法兰与工作段的衔接处采用R3的圆角过渡，避免冲压时应力集中导致冲头崩裂，冲头整体采用合金工具钢材质的设计预留，热处理硬度可达到HRC58-62，满足连续冲压的耐磨需求。下模底座的承力面做了加厚处理，底座总高度控制在常规冲床的闭合距适配范围内，无需调整冲床连杆的过大行程即可完成合模作业，底座上的卸料结构采用嵌入式弹顶设计，冲压完成后弹顶块可将成形后的工件自动顶出下模型腔，避免工件卡在下模内影响连续作业。整套结构的配合面均做了表面粗糙度要求，安装贴合面的粗糙度控制在Ra1.6以内，保证装夹时的贴合精度，成形工作型面的粗糙度控制在Ra0.8以内，减少板料成形时的摩擦阻力，提升成形后工件的表面质量。
