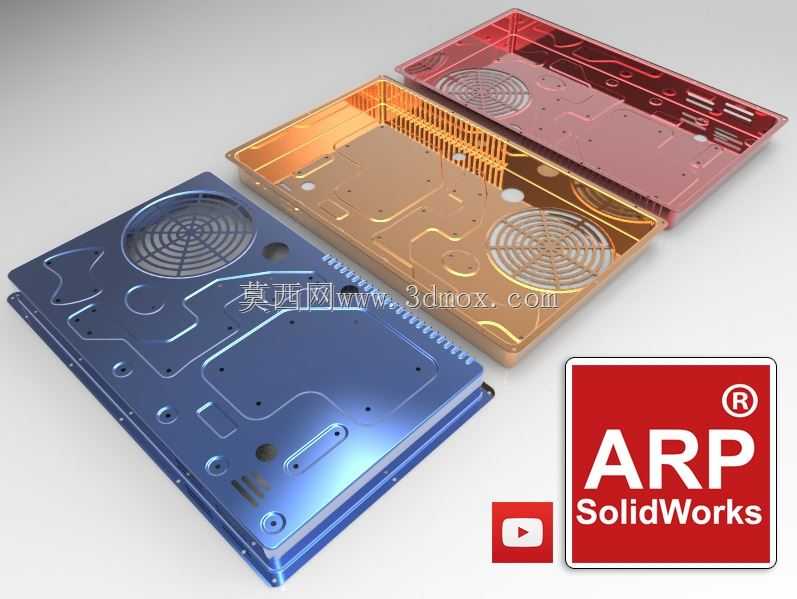

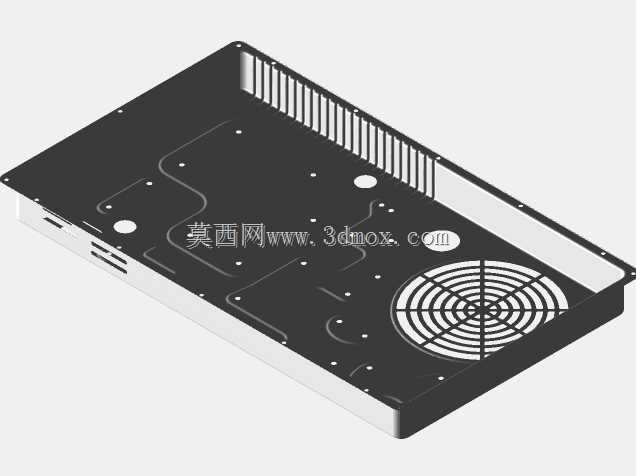

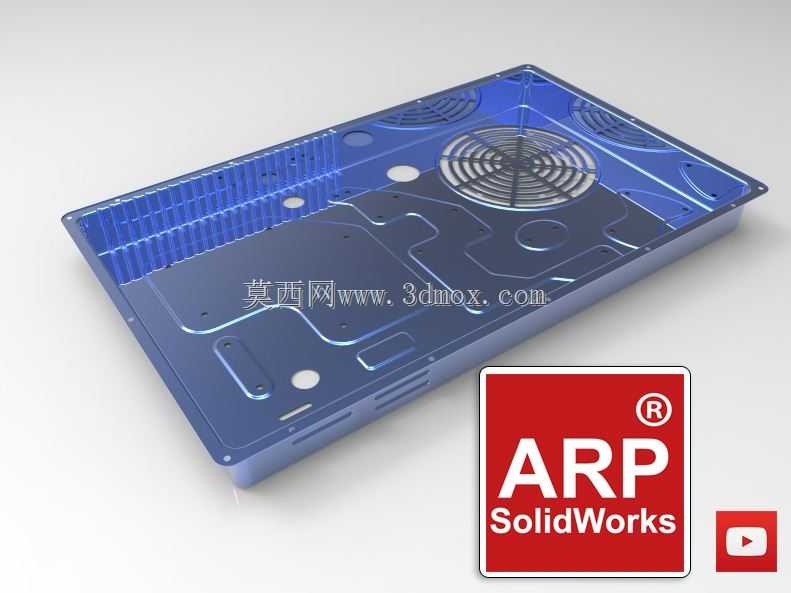

电子设备机箱反向钣金壳体结构设计

这类反向钣金壳体主要应用于桌面级电子计算设备、工业嵌入式控制终端的外壳防护场景，作为设备内部核心板卡、存储模块、散热组件的承载结构，需要同时满足结构防护、电磁屏蔽、通风散热、装配定位多重功能需求。从结构设计逻辑来看，该壳体采用反向折弯成型工艺，区别于常规正向包边的钣金壳体，反向折弯的结构能够让壳体拼接处的接缝位于设备内侧，既可以提升外壳整体的外观平整度，也能减少外部液体、粉尘从拼接缝隙渗入内部的风险，同时折弯边形成的内嵌加强筋结构，能在不额外增加板材厚度的前提下，大幅提升壳体整体的抗形变能力，降低设备运输、日常使用过程中受外力挤压出现凹陷变形的概率。壳体表面预留的多组圆形通风格栅区域，对应内部散热风扇的安装位，格栅的开孔率经过匹配计算，既保证足够的通风量带走内部硬件运行产生的热量，也能避免开孔过大导致异物掉入内部造成硬件短路，格栅周边的冲压凸台结构，用于风扇安装时的定位，省去装配过程中的对位调整步骤，提升组装效率。壳体平面上分布的不同规格圆孔、长条形腰孔，分别对应主板固定铜柱、外接接口避让、指示灯透光、走线固定的安装需求，所有开孔的位置都避开了内部板卡的元件排布区域，同时腰孔的设计能够吸收钣金加工、焊接过程中产生的尺寸公差，避免装配时出现孔位错位无法安装的问题。壳体侧边的连续折弯卡扣结构，用于和设备上盖、端板的无螺丝拼接，减少外露紧固件的数量，同时卡扣的配合间隙控制在0.1mm范围内，既保证拼接后的结构紧实度，也方便后期设备维护时的拆卸操作。从安装边界来看，这类钣金壳体的外形尺寸适配标准ATX版型主板的安装需求，内部预留的高度空间能够兼容常规高度的风冷散热组件，壳体底部的冲压脚垫安装位，能够让设备放置时和支撑面留出足够的底部通风间隙，辅助提升整体散热效率，板材边缘全部做了卷边钝化处理，避免装配和维护过程中锋利的板材切口划伤操作人员。
