立式法兰安装轴承支撑座结构设计

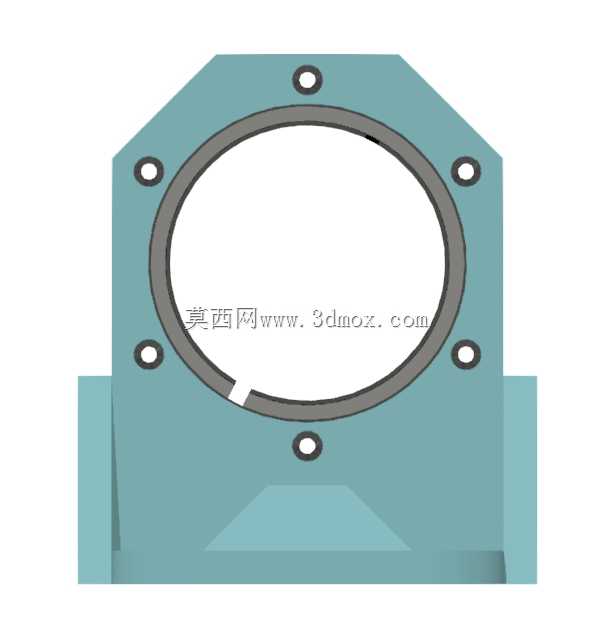

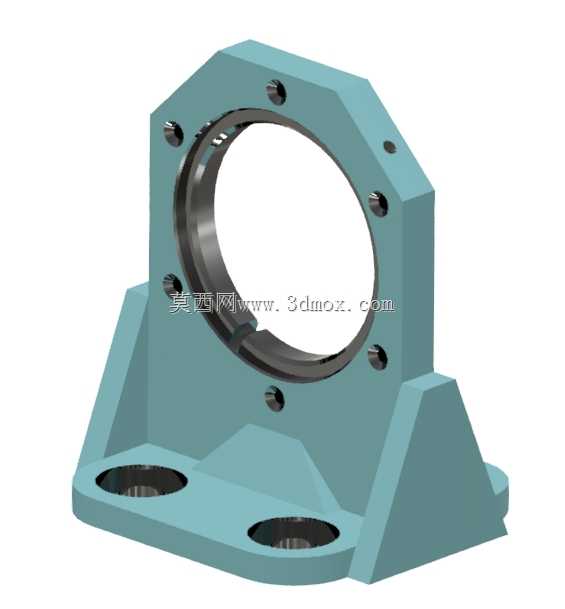

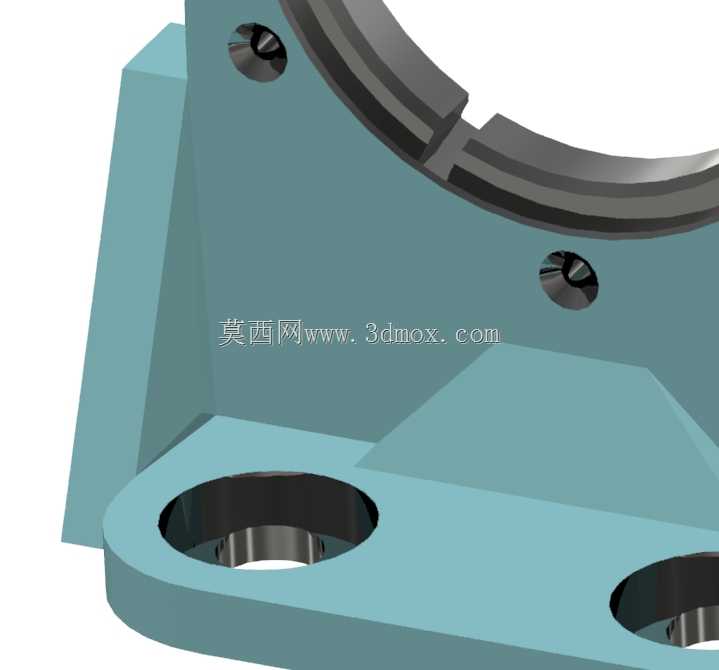

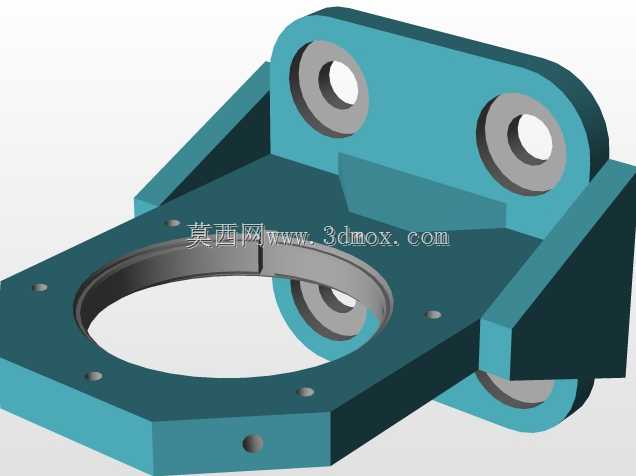

这类带法兰安装面的立式支撑座，常见于中小型传动设备的转轴支承环节，多用于轻工输送线、小型机床辅机、非标自动化设备的动力传递工位，承担径向载荷为主、附带少量轴向载荷的转轴固定作用，区别于卧式剖分轴承座的安装形式，这类一体式铸造型支座的安装基面为水平底板，支承孔轴线与安装面保持垂直，能在有限的竖向安装空间内完成转轴的定位固定，不需要额外加工垂直安装立面，适配很多机架顶面平铺安装的设备布局。从结构设计逻辑来看，主体采用一体式铸造后机加工成型，支承孔周边均匀分布的内螺纹孔用于安装轴承端盖或者密封压盖，能够限制装入的滚动轴承外圈轴向窜动，同时为密封件提供安装基准，避免传动过程中润滑脂泄漏或者外界粉尘、切削液进入轴承滚道造成磨损。底部的两个安装沉孔用于穿设固定螺栓，将整个支座牢牢锁定在设备机架的安装基面上，两侧的加强筋从底板一直延伸到支承筒外壁，针对性补强支承孔受径向载荷时的结构刚度，避免长期受载后支座出现形变导致转轴同轴度超差，引发轴承发热、异响甚至过早失效的问题。设计过程中需要重点控制几个尺寸边界：首先是支承孔的内径公差需要匹配选定轴承的外圈配合公差，一般采用基轴制过渡配合，保证轴承装入后不会出现外圈打滑的问题；其次是底板安装孔的中心距需要和机架上预设的安装螺孔位置严格对应，孔位公差控制在±0.1mm以内，避免现场安装时出现螺栓无法穿入的问题；支承孔端面到底板安装面的垂直公差需要控制在0.02mm/100mm范围内，保证转轴安装后与安装基面的垂直度符合传动要求，避免联轴器出现偏载。另外支承孔的中心高度是核心安装尺寸，直接关联到传动系统的中心高匹配，设计时需要和配对的带轮、齿轮或者联轴器的中心高保持一致，否则会出现传动带张紧力不均、齿轮啮合侧隙异常、联轴器挠性片过早疲劳损坏等问题。这类支座的外形做了切角处理，不是完整的圆形法兰结构，在保证安装螺纹孔足够布置的前提下，尽可能缩小了支座的整体轮廓尺寸，减少铸造材料消耗的同时，也能避让周边相邻的其他零部件，适合安装空间比较紧凑的设备工位。实际选型应用时，需要根据转轴传递的扭矩、转速以及径向载荷大小，核算支座的承载能力，确认加强筋的厚度、底板厚度是否满足长期运行的刚度要求，避免选型过小导致支座断裂，也无需选型过大造成安装空间和成本的浪费。
