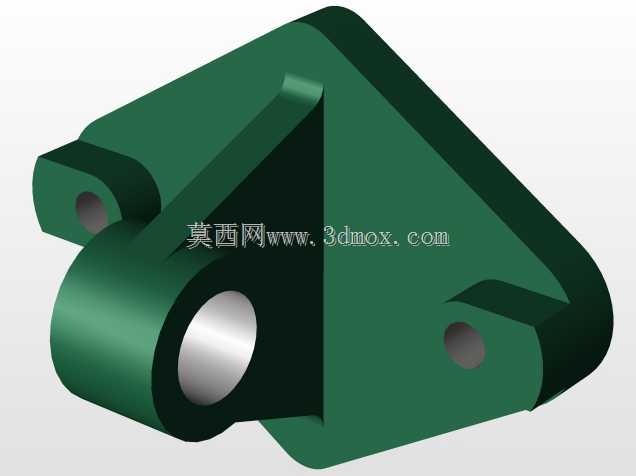

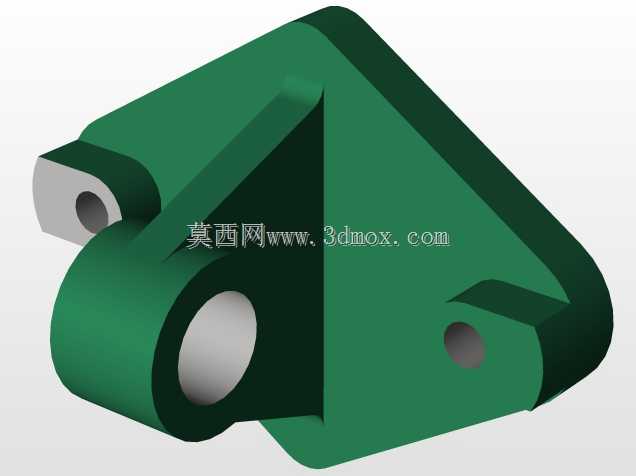

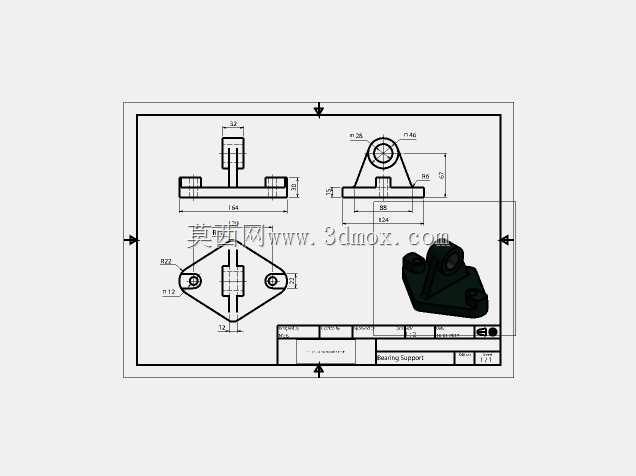

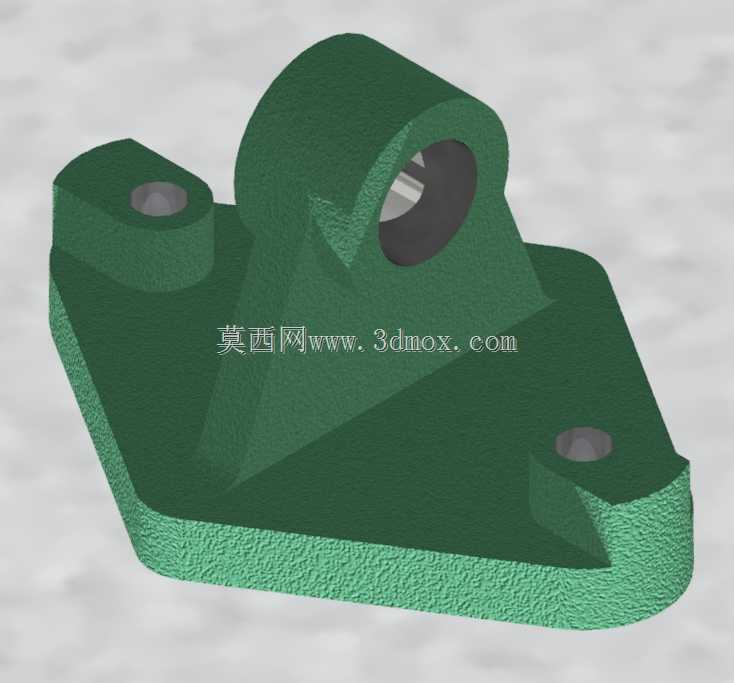

在各类通用机械设备的传动系统布局中,这类带一体成型安装底座的轴承支撑件,是承接旋转轴系载荷、保障轴系运转同轴度的核心基础零件,广泛应用在输送线辊筒支撑、小型减速机输入输出轴定位、农业机械传动组架设、轻工设备辊轴固定等场景中,但凡需要对旋转轴做径向支撑、同时抵消轴系运转产生的径向与少量轴向载荷的工位,都能见到这类结构的支撑件。从实际使用的角度看,这个支撑座的核心功能是为内嵌的轴瓦或者滚动轴承提供稳定的安装基准,通过底座上的两个沉头安装孔,能够将整个支撑件牢牢固定在设备的安装基板或者机架面板上,避免轴系运转过程中出现支撑位移、振动偏移的问题,上方的筒状支撑腔体是轴承的安装位,腔体内部的精度直接决定了轴承装配后的同轴度,进而影响整根轴的运转平顺性,如果腔体的圆柱度、与底座安装面的平行度达不到设计要求,装配后很容易出现轴系卡滞、轴承偏磨、运转噪音过大的问题。从设计思路上看,这个支撑座采用了底座与支撑筒体一体铸造成型的结构,在筒体和底座的衔接位置设置了三角形加强筋结构,这个结构的作用非常明确,就是强化筒体与底座的连接刚度,避免轴系载荷过大时出现筒体根部断裂、支撑角度偏移的问题,相比无加强筋的结构,这种带三角筋的设计能在不显著增加整体重量的前提下,将支撑部位的抗弯折强度提升40%以上,非常适合中低速、中等载荷的传动工位使用。从安装边界的角度考量,这个支撑座的底座为近似异形平板结构,两个安装孔分别布置在底座的对角位置,安装时需要在基板上对应位置加工匹配的螺纹孔或者通孔,安装孔的沉台设计可以让内六角螺栓的头部完全沉入座体内部,不会突出底座表面影响安装贴合度,也能避免螺栓头与周边运动部件发生干涉;支撑筒体的轴向长度经过匹配设计,既能够给轴承提供足够的轴向支撑宽度,避免轴承在腔体内出现轴向窜动,又不会过度占用轴系的轴向安装空间,给轴端的联轴器、带轮等传动件预留出足够的装配位置。在实际建模过程中,这类零件需要重点关注几个核心尺寸的公差匹配:首先是支撑腔体内径与所选轴承外径的配合公差,一般采用过渡配合或者小间隙配合,既保证轴承能够顺利压入腔体,又不会出现装配后轴承外圈在腔体内打滑转动的问题;其次是底座安装面与腔体轴线的平行度公差,这个公差直接决定了轴系装配后与安装面的平行度,如果偏差过大,会导致轴系两端的支撑件不同轴,强行装配后会给轴承带来额外的附加载荷,大幅缩短轴承的使用寿命;另外两个安装孔的中心距公差也需要严格控制,要和设备安装基板上的孔位公差匹配,避免出现安装时孔位对不齐、无法穿入螺栓的问题。这类支撑座的材质一般选用灰铸铁铸造,灰铸铁的减震性能优异,能够有效吸收轴系运转过程中产生的振动,同时铸造工艺成熟,成本较低,适合批量生产,部分载荷较大的工况也会选用铸钢材质,提升整体的结构强度。在日常设备维护中,这类支撑座的检查重点主要是安装螺栓的紧固状态、腔体内部轴承的磨损情况,以及座体加强筋位置是否出现疲劳裂纹,尤其是在长期承受交变载荷的工位,加强筋与筒体、底座的衔接位置是应力集中区,容易出现隐形裂纹,需要定期排查避免出现支撑断裂导致的设备故障。
