杜德尼几何铰接链式剖解结构

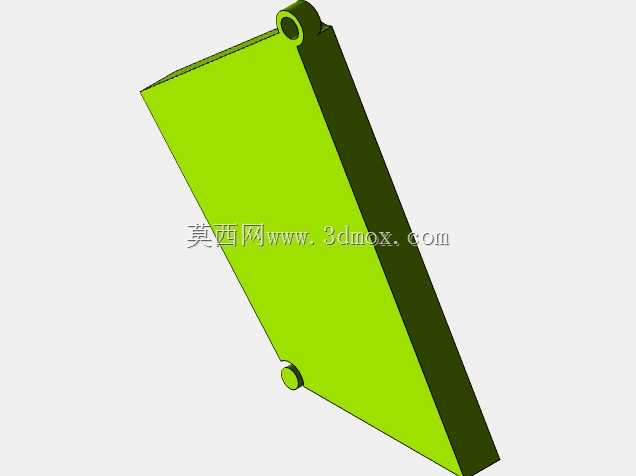

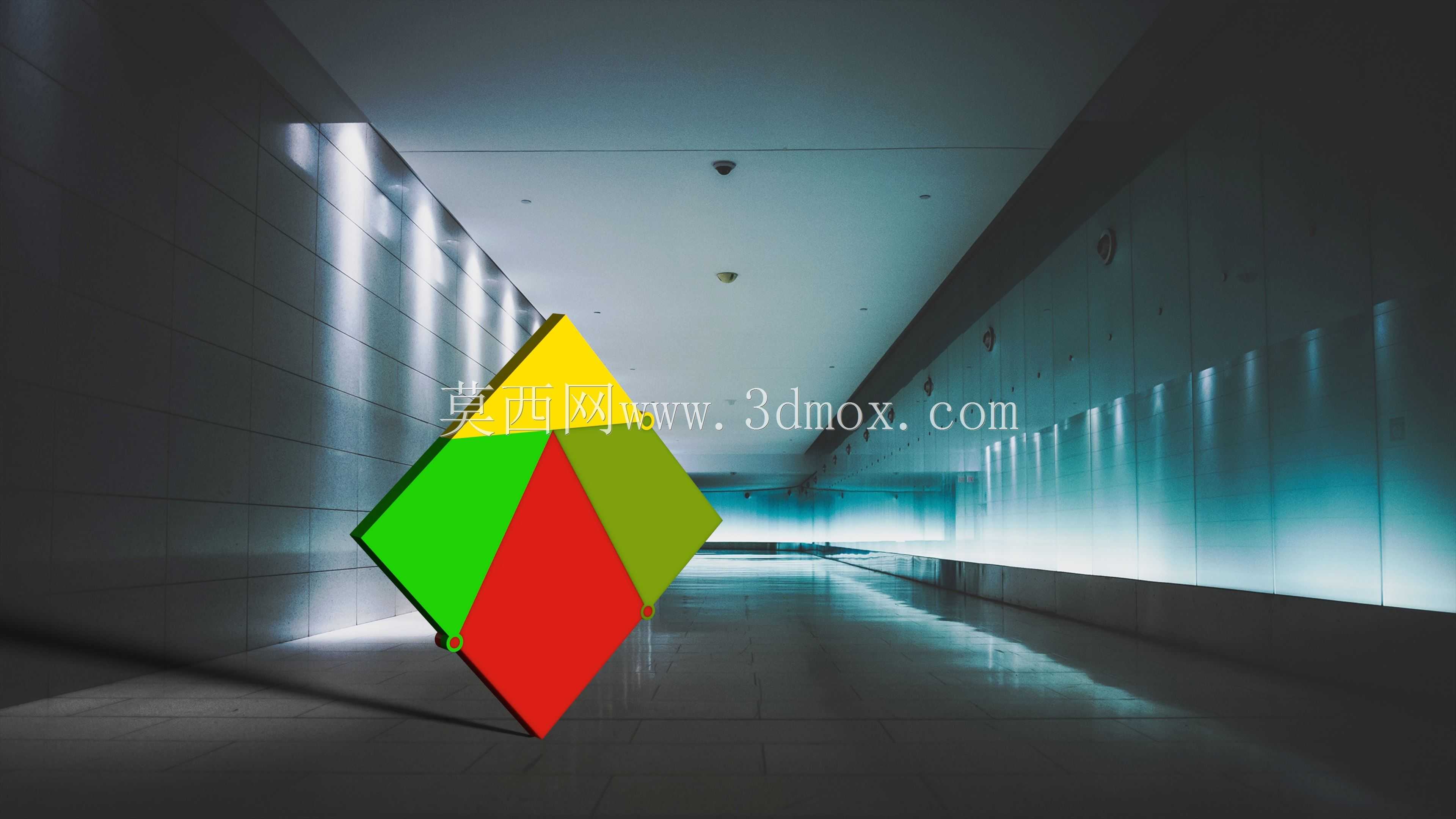

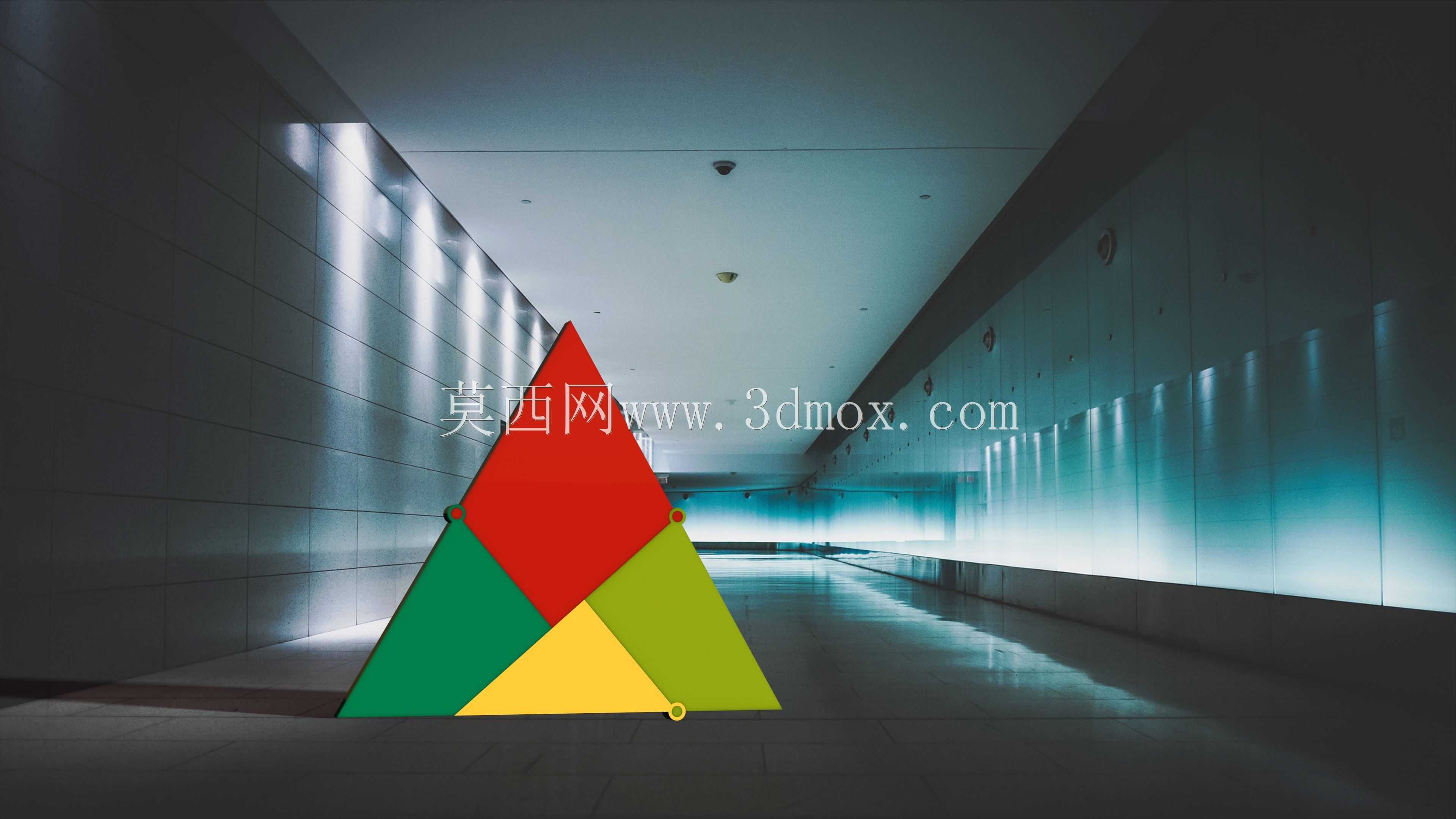

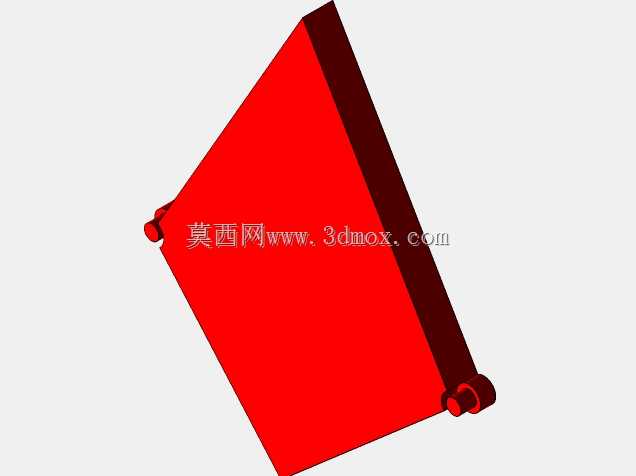

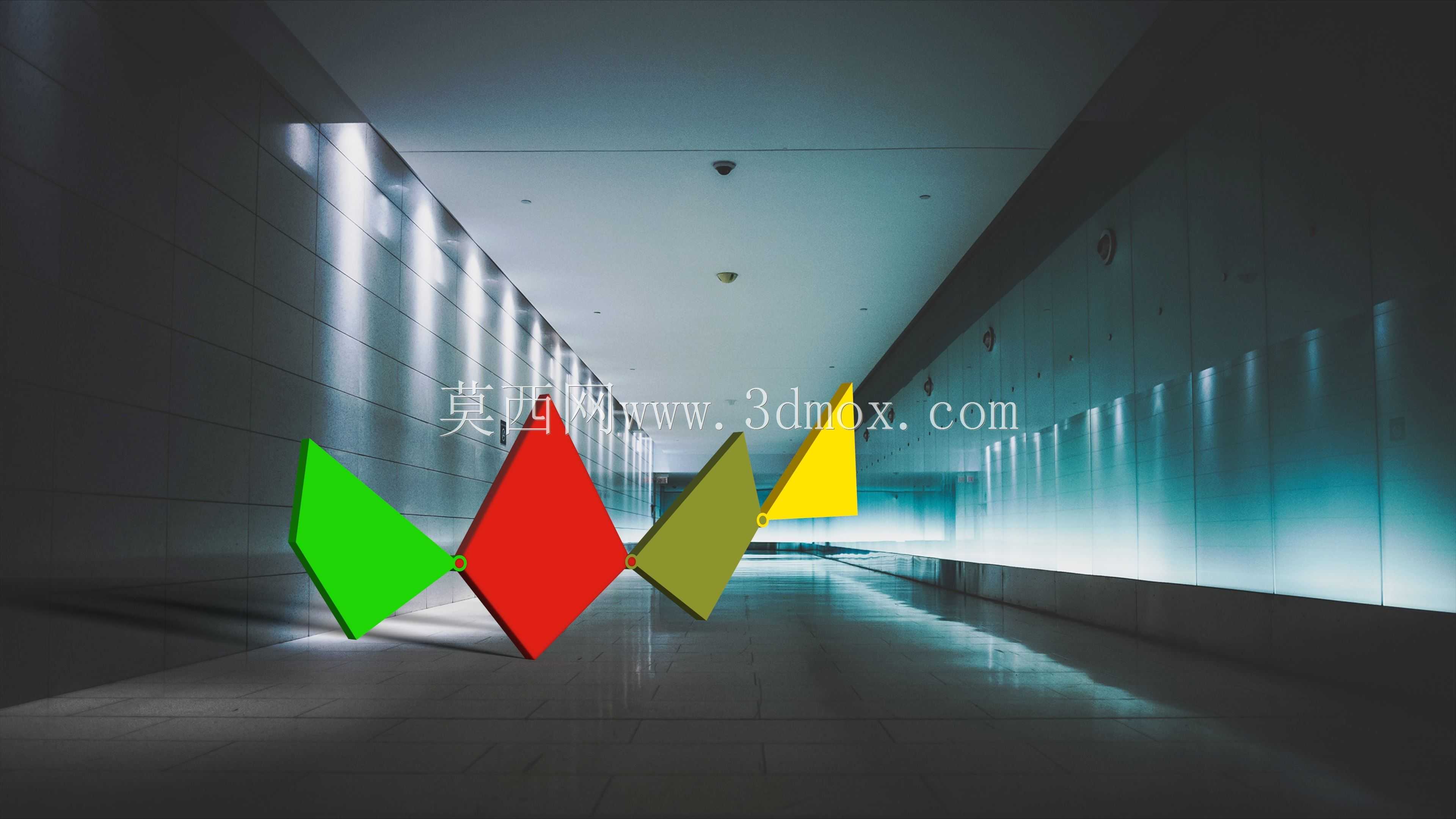

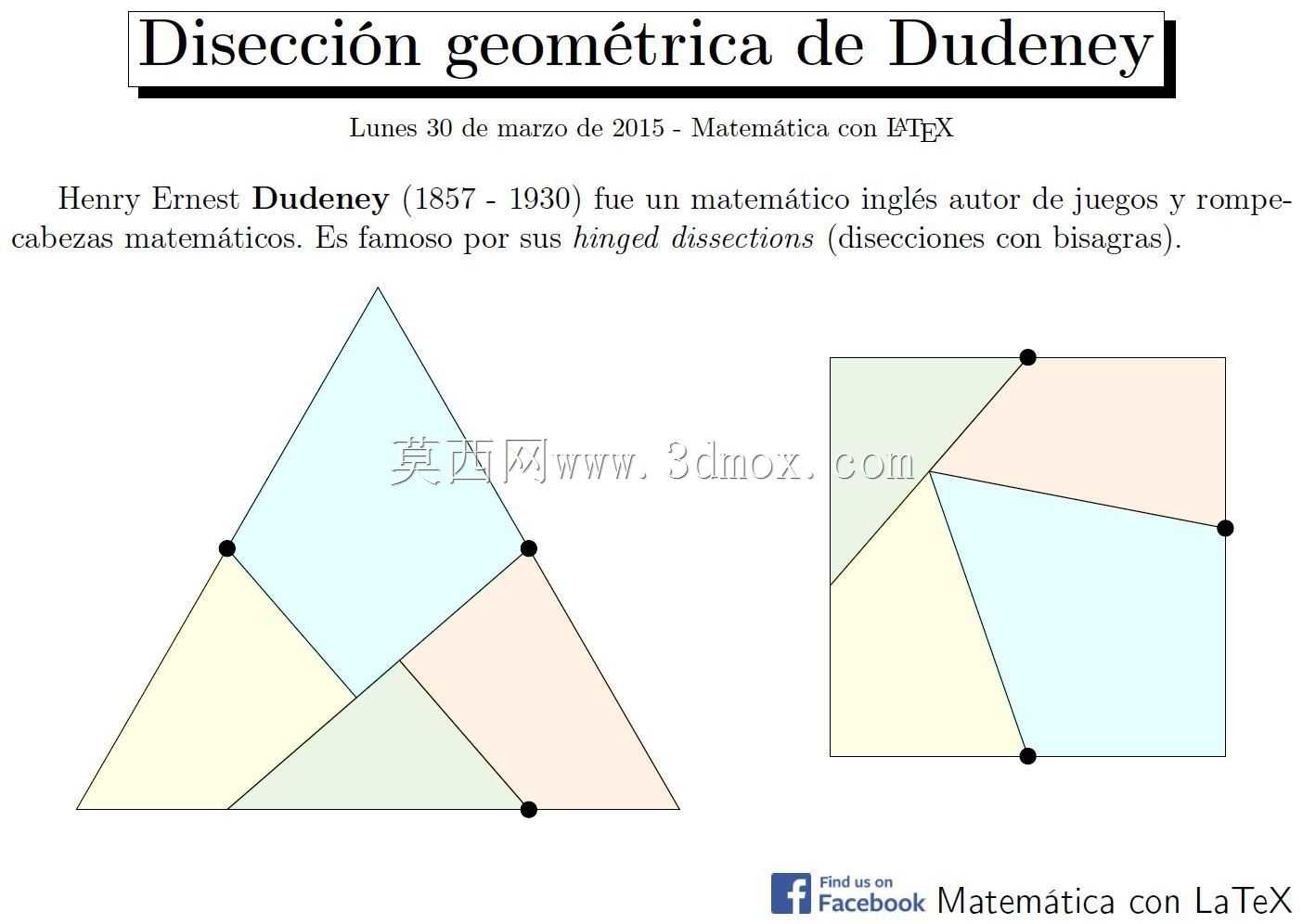

这套铰接链式剖解结构，核心是依托铰接点的连续转动特性，实现几何图形在无构件断裂、无额外增减的前提下，完成不同几何形态的切换重构，在教学教具、科普展项、益智玩具开发领域有明确的应用场景。从结构设计逻辑来看，所有剖分得到的几何分片，都通过端部的铰接点串联成连续的运动链，铰接点的位置选取是整个结构的设计核心，需要反复核算每片构件的转动半径、运动干涉边界，确保摆动过程中各分片不会出现卡滞，同时在两种目标几何形态下，所有分片的边缘能够完全贴合，没有多余的缝隙或者错位。实际应用中，这类结构常被用作中小学数学几何教学的演示教具，能让学习者直观理解几何图形的等积变换逻辑，也会被应用在科技馆的互动展项中，观众可以手动拨动分片完成形态切换，直观感受几何剖解的趣味性，部分益智玩具厂商也会基于这类结构开发桌面益智产品，依靠顺畅的铰接转动手感和巧妙的形态变换逻辑提升产品体验。从结构的安装边界来看，整套结构没有额外的外接动力部件，所有运动都依靠手动拨动完成，铰接点采用小直径的销轴连接，销轴与分片的安装孔采用间隙配合，保证转动时的阻尼感适中，既不会因为间隙过大出现分片晃动，也不会因为配合过紧导致转动卡涩。每片几何分片的厚度保持一致，边缘做了小倒角处理，避免转动过程中锐边剐蹭，分片的外形轮廓经过精准的几何计算，确保在三角形和正方形两种目标形态下，相邻分片的边缘能够完全对齐，形成规整的外轮廓。设计过程中需要重点校核铰接点的转动行程，每片构件绕铰接点摆动的角度都经过精确计算，避免转动到极限位置时出现构件之间的重叠干涉，同时要保证整个运动链的转动连贯性，从初始形态到目标形态的整个摆动过程中，各分片的运动轨迹不会出现交叉冲突。这类结构虽然没有复杂的动力传输或者载荷承载需求，但对几何尺寸的精度要求较高，铰接点的位置偏差超过0.1毫米，就可能导致最终形态贴合时出现明显缝隙，因此建模过程中需要严格按照几何剖解的数学逻辑确定每个铰接点的坐标，再基于坐标点推导每片分片的轮廓边界，确保加工或者3D打印完成后，结构能够顺畅完成形态切换。在科普展陈场景应用时，还会在结构底部增加透明的亚克力承载底座，底座上预留铰接点的定位安装孔，保证整套结构在水平面上的转动稳定性，避免手动拨动时出现整体移位，同时底座不会遮挡结构的运动过程，方便观察者清晰看到每片构件的摆动轨迹。
