教学演示用拉杆联轴器式四杆机构

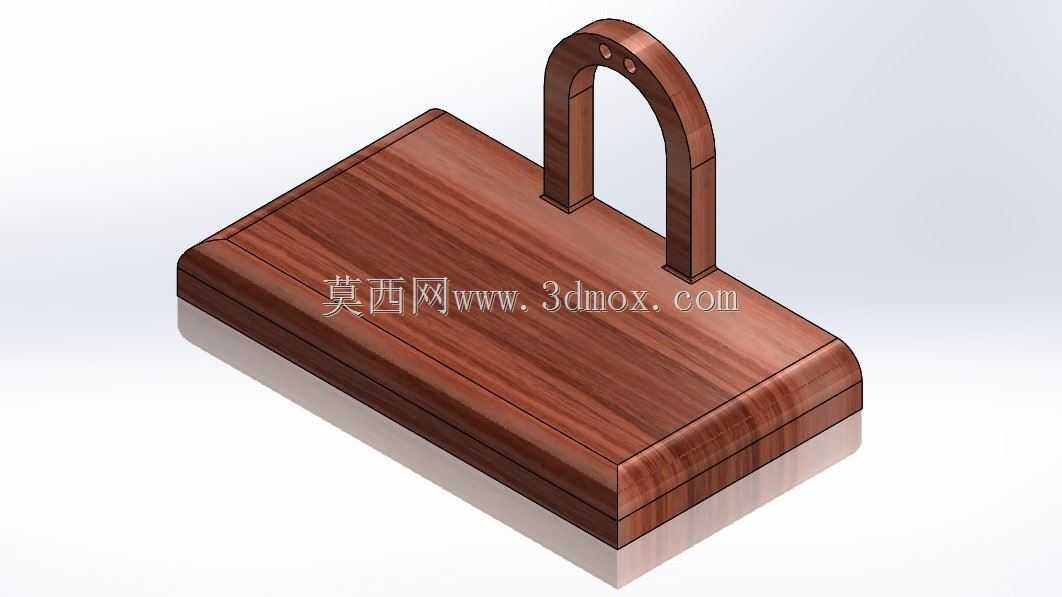

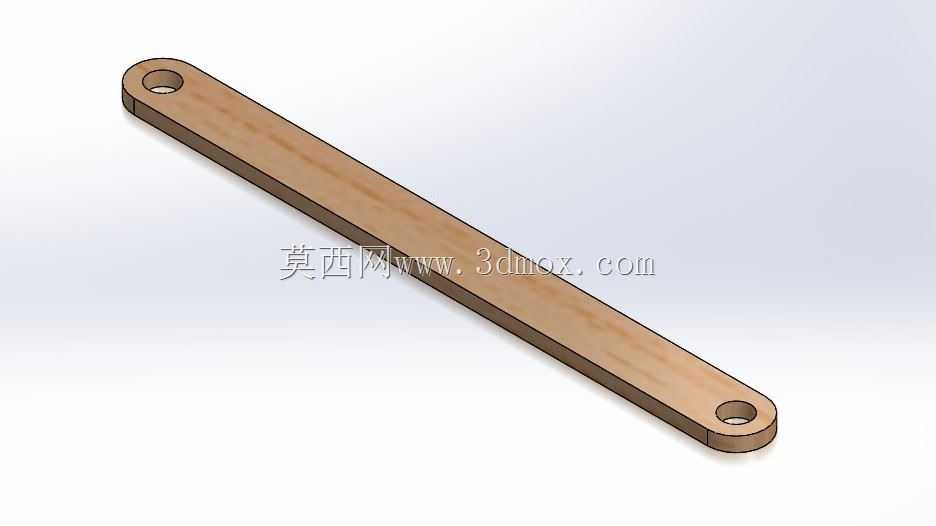

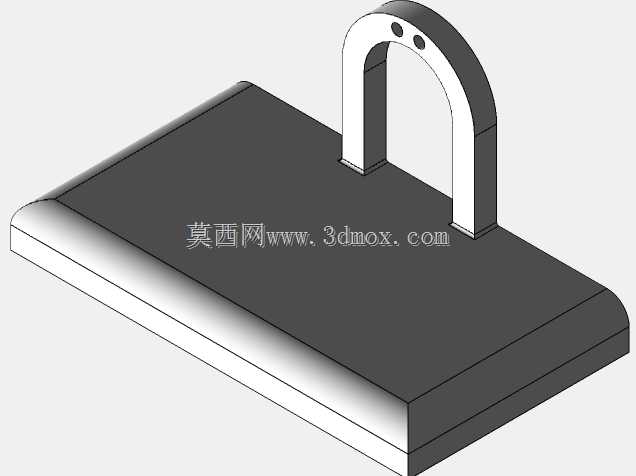

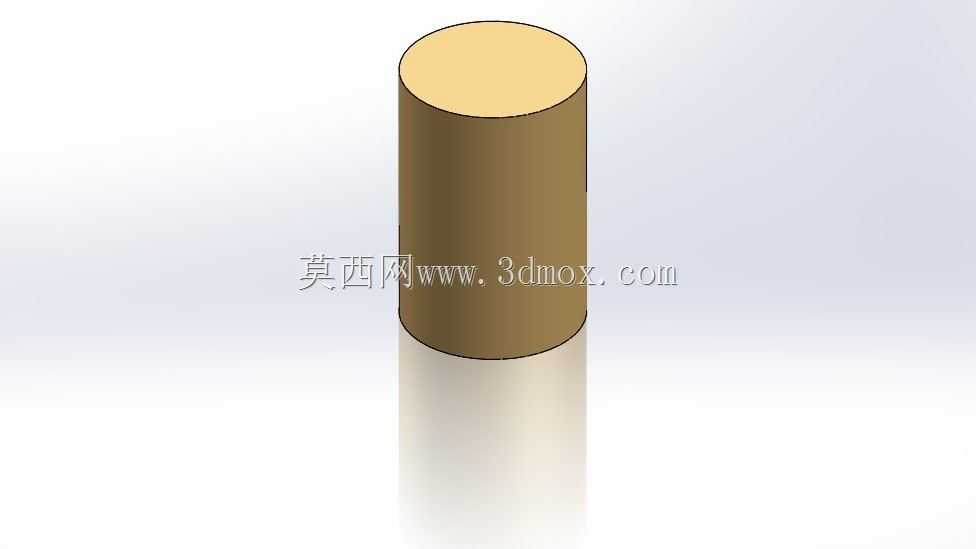

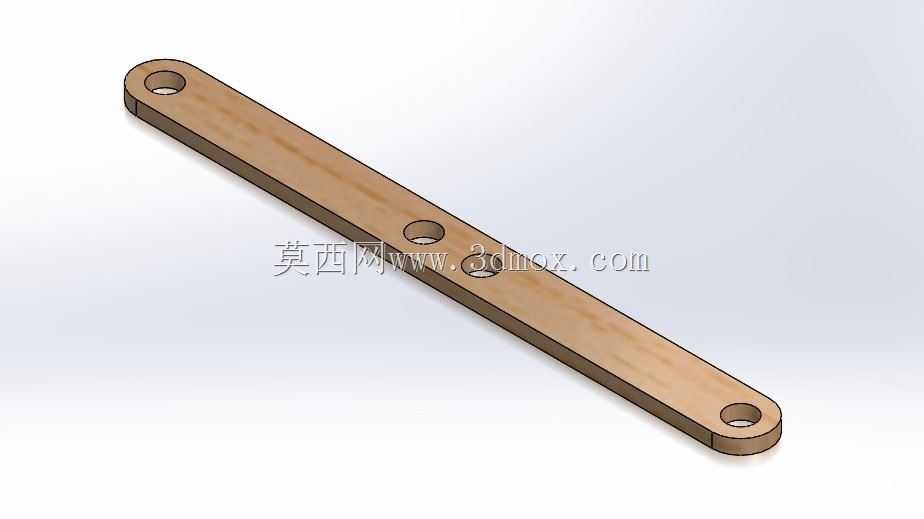

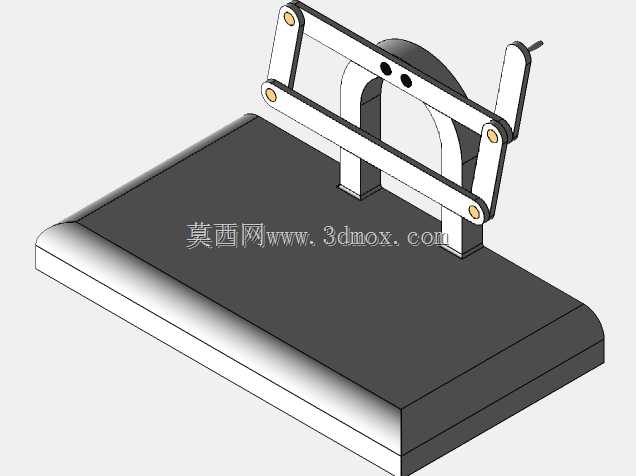

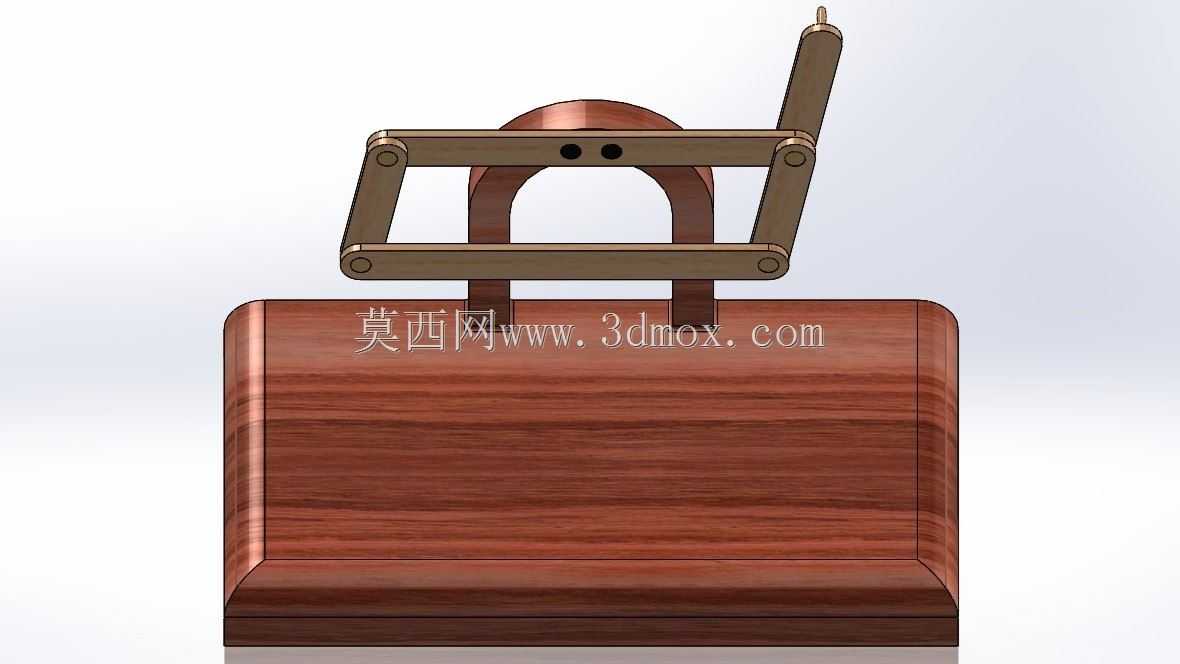

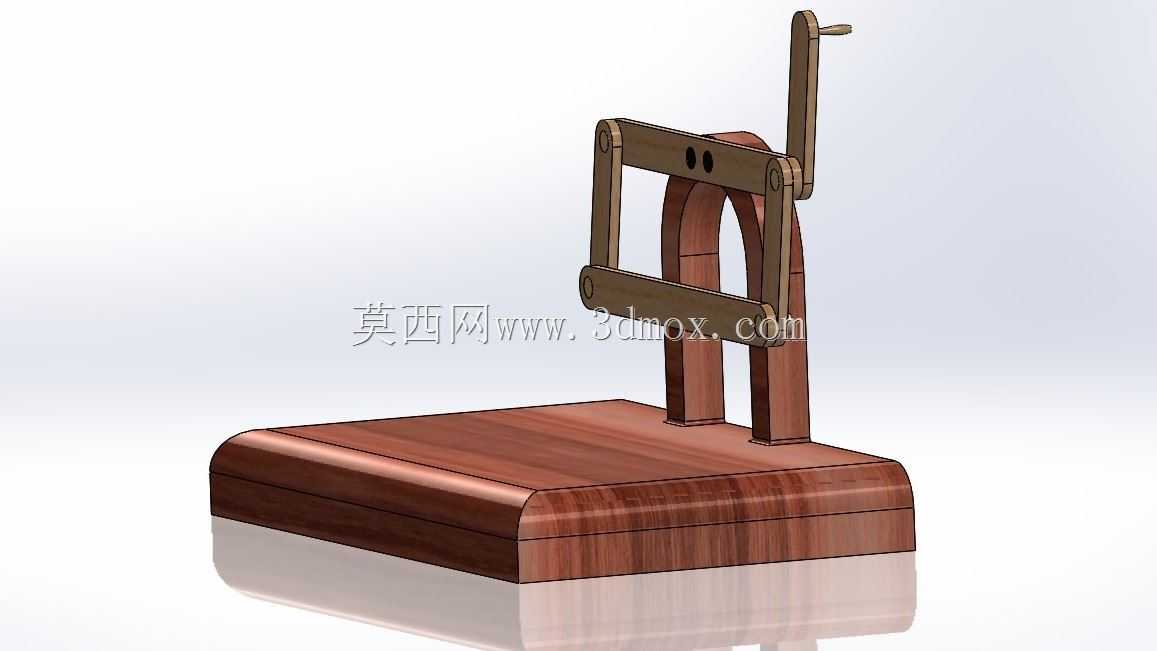

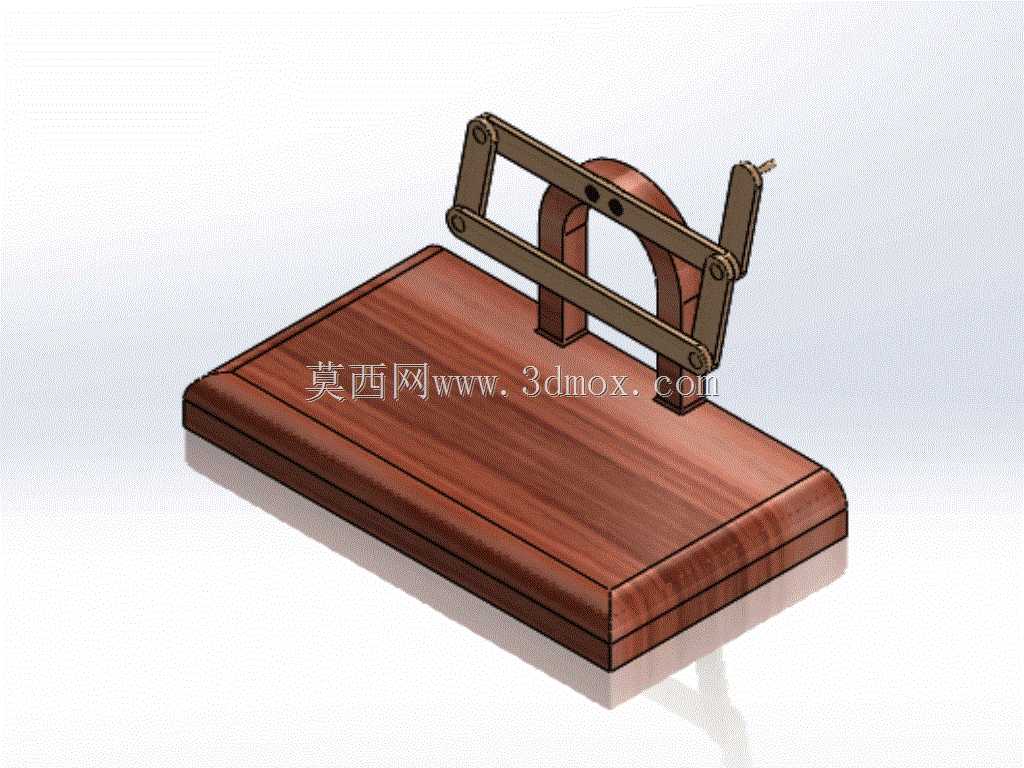

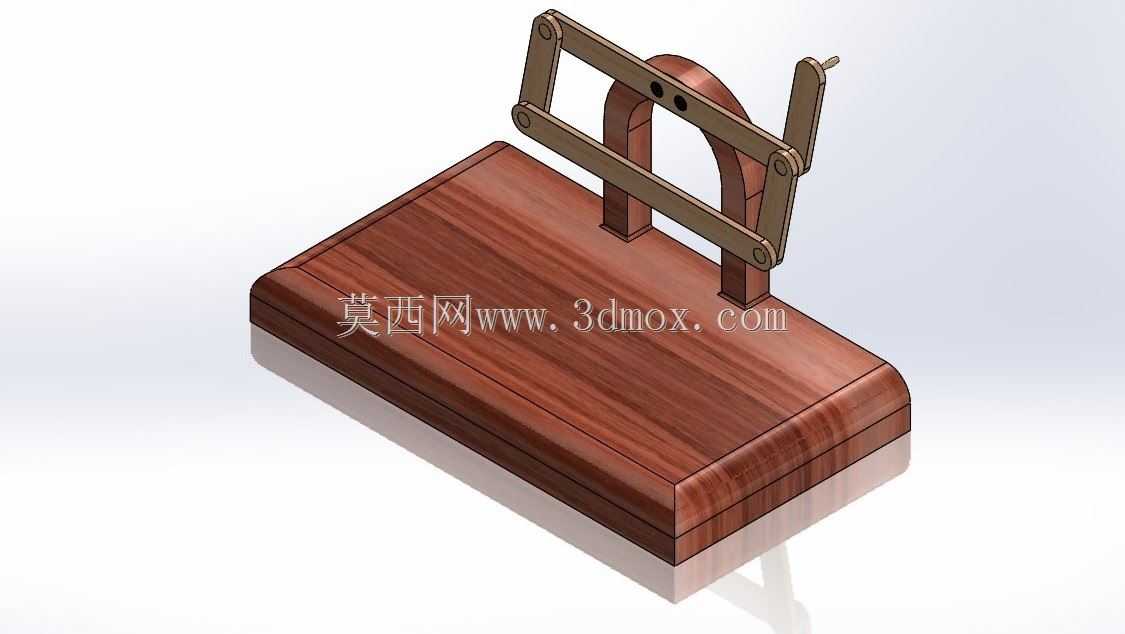

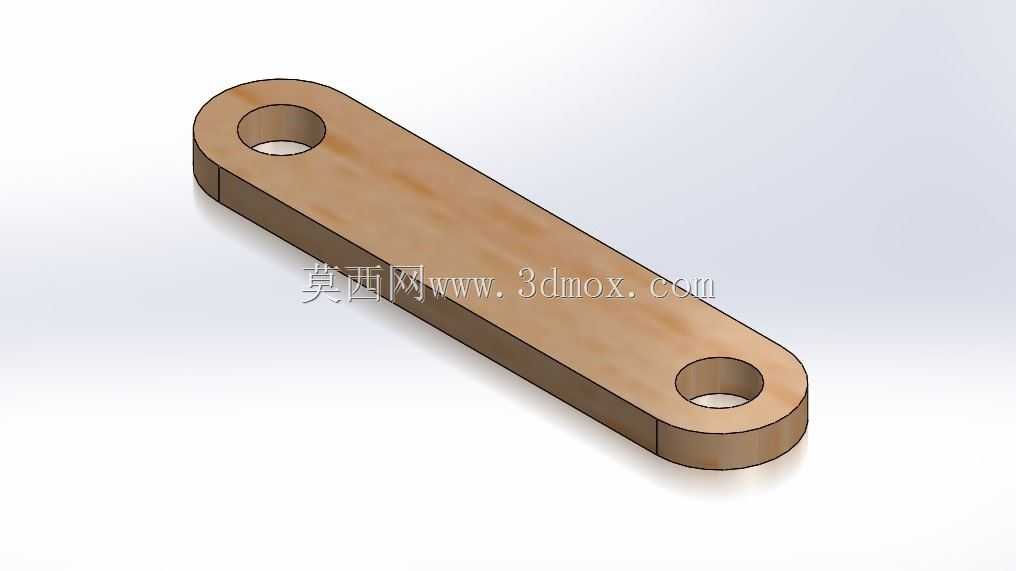

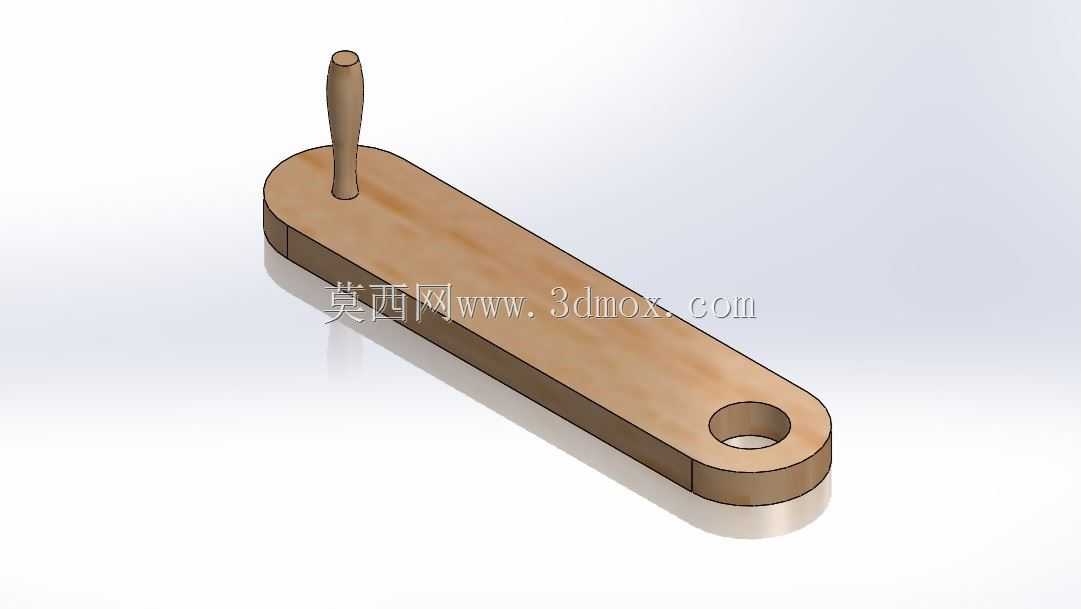

这套四杆机构的结构形态，本质是拉杆联轴器原理的具象化演示载体，日常在机械原理教学实验室、职业院校实训工位上十分常见，不少刚接触机械传动的从业者，最初对低副运动约束的认知，都来自这类可手动操作的实体演示结构。不同于工业场景里直接承担动力传输的联轴器部件，这套结构特意将运动副完全外露，没有加装封闭式防护壳体，操作者可以直接观察到每一个铰接点的转动轨迹、连杆的摆动角度范围，甚至能手动拨动输入杆，直观感受死点位置、急回特性这些课本上抽象的概念。从设计思路上看，这套结构特意选用了厚重的实木材质作为安装基座，底部做了圆角过渡处理，整体重心偏低，放置在实训台面上不会因为反复操作出现滑移，基座上的两个固定铰接座采用拱形支撑结构，既保证了支撑刚度，又不会遮挡连杆的运动路径，避免演示过程中出现结构干涉。整套机构的运动构件全部采用等厚的扁平杆件加工，铰接点处用小直径销轴连接，转动副的配合间隙控制得很小，手动操作时没有明显的旷量，能精准复现平面四杆机构的运动规律。在实际教学应用中，这类结构可以配合打点计时器、高速相机使用，记录连杆上特定点的运动轨迹，帮助学习者理解刚体平面运动的位移、速度、加速度变化规律，也能作为机械创新设计的基础原型，学习者可以通过调整各杆的长度比例，演化出曲柄摇杆、双曲柄、双摇杆等不同的运动形态，验证杆长条件对机构运动特性的影响。安装边界上，基座的平面尺寸适配常规实训台的摆放空间，固定铰接座的安装孔位采用对称布局，不需要额外制作复杂的安装支架，直接放置在平整台面上即可开展演示，运动构件的摆动范围全部控制在基座的投影区域内，操作时不会出现构件超出基座边缘碰伤操作者的情况。不少企业的新员工机械基础培训中，也会用到这类演示结构，帮助装配、维修岗位的员工快速理解连杆类传动的动作逻辑，在后续接触纺织机械、印刷设备、轻工自动化生产线里的连杆传动部件时，能更快理清机构的动力传递路径，排查运动卡滞、行程偏差这类常见故障。
