带安装底座的圆弧承托斜支撑结构

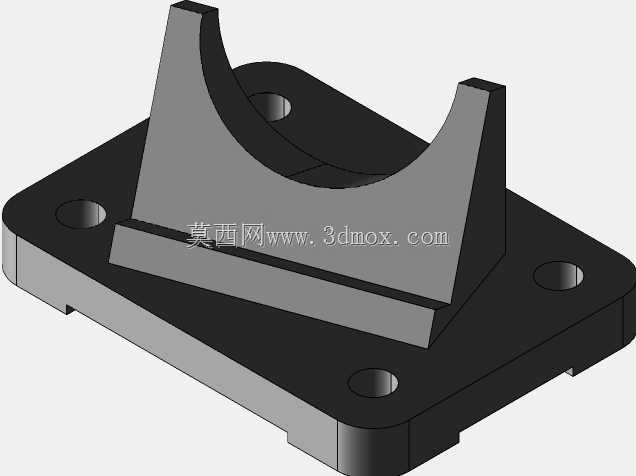

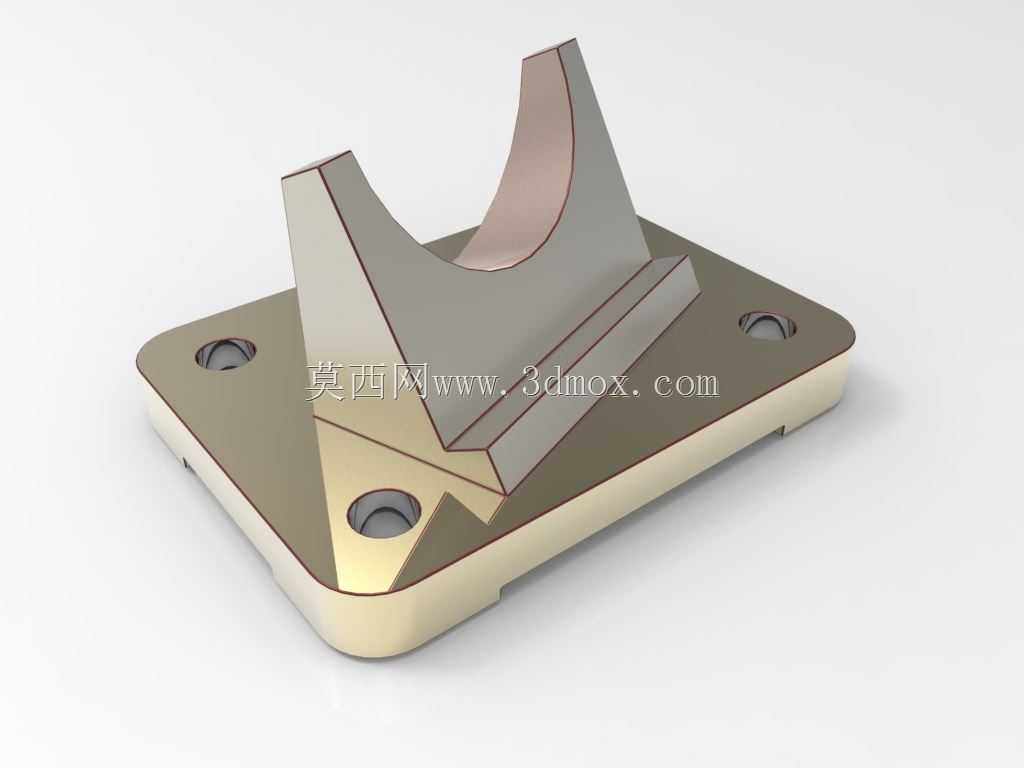

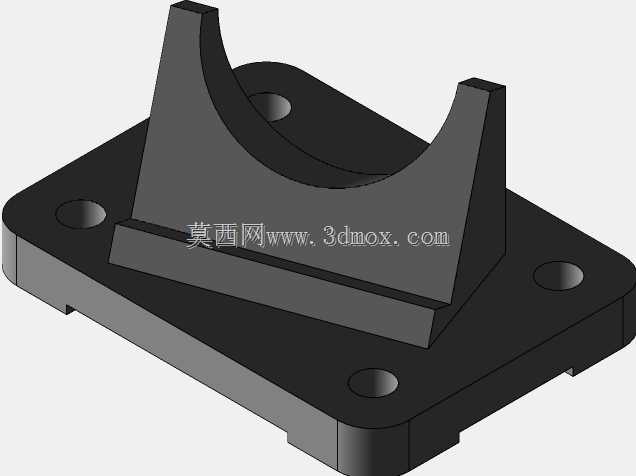

这类斜支撑构件常出现在重载输送线侧边、管材加工设备的工件承托工位、以及中型自动化设备的管线承托布局中，核心作用是为圆柱类、圆弧面工件或管线提供稳定的斜向承托力，避免工件在输送、加工或静置排布过程中出现滚动、移位问题。从结构设计来看，底部采用带圆角的矩形安装底板，四个角位预留沉头安装孔，安装时可直接通过内六角螺栓将构件固定在设备型材台面或焊接机架上，沉孔设计能让螺栓头完全没入板件表面，不会突出干涉上方承托的工件，底板边缘做圆角处理，既可以减少安装过程中尖锐边角的磕碰风险，也能避免应力集中在板件直角位置，提升长期受载下的结构强度。上方的斜向承托部分采用V型结合圆弧面的构型，斜向筋板从底板表面延伸至承托弧面的背部，形成三角稳定支撑结构，相比直上直下的支撑座，斜向布局能让承托力的传导路径更顺畅，垂直方向的载荷会顺着斜筋分散到底板的整个安装面，不会出现局部应力集中导致的构件变形。承托面的圆弧曲率适配常规直径的圆管、棒料工件，两侧的挡边能限制工件的轴向窜动，即使设备运行过程中存在小幅振动，工件也不会从承托位滑落。设计时需要重点匹配安装边界：底板的孔位间距要对应常用铝型材的槽距或钢构机架的预留安装孔位，避免现场安装时出现孔位错位需要二次扩孔的问题；承托弧面的高度要匹配相邻工位的工件输送高度，保证工件在转移到该支撑位时不会出现高度差导致的磕碰；斜筋的厚度要根据实际承托的工件重量核算，常规工况下8-12mm的板厚即可满足百公斤级工件的静态承托需求，如果是有冲击载荷的工位，还需要适当加厚筋板并在筋板与底板、弧面的连接位置增加焊接圆角，进一步提升结构抗冲击能力。实际应用中，这类支撑件常成对排布在长工件的两个支撑点位，两个支撑的弧面同轴度需要在安装时做校准，避免工件放置后出现别卡问题，相比可调式支撑，这种一体式斜支撑的结构刚性更强，不需要频繁调整支撑高度，适合工位固定、工件规格统一的量产生产线使用，构件表面可根据使用场景做镀锌、发黑或喷塑处理，在潮湿或有腐蚀介质的工位使用时，能提升构件的防锈耐腐蚀能力，延长使用寿命。
