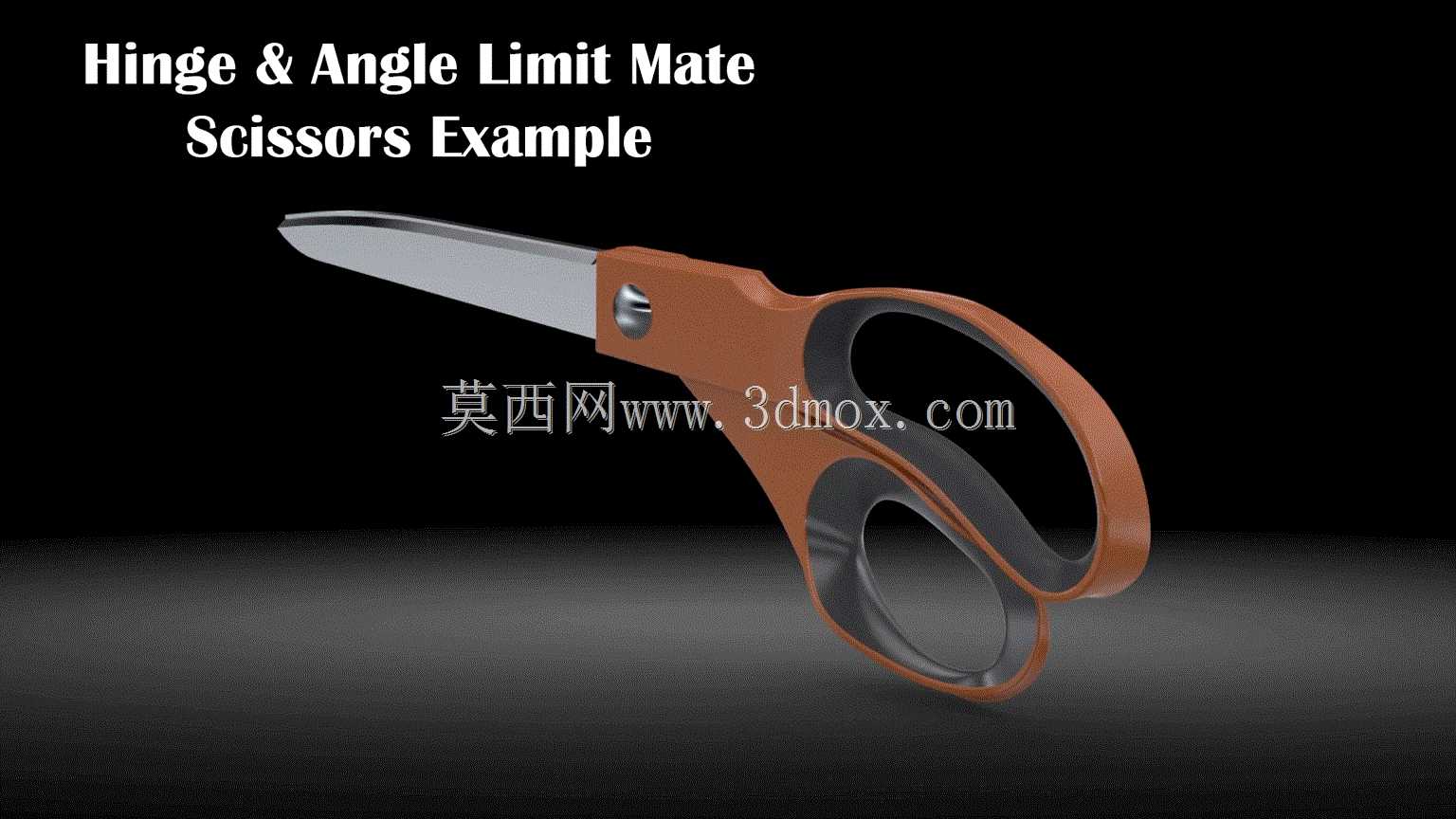

剪刀铰链角度极限配合结构演示

日常民用剪切场景里，剪刀是最常见的手动五金工具，从办公纸张裁剪、家用布料裁切到工业薄金属片修边，不同场景对剪刀的开合角度、剪切手感、刃口贴合度都有差异化要求，而铰链配合与角度限位结构，是决定剪刀使用体验的核心设计点。这套结构演示围绕剪刀的铰接副展开，还原了实际产品中两个剪体通过中心销轴铰接的装配关系，重点呈现角度极限配合的约束逻辑——剪体开合过程中，既需要保证绕销轴的转动自由度顺畅无卡滞，又要通过配合面的限位结构，限制最大开合角度，避免剪体过度张开导致销轴松脱、刃口错位，同时在闭合状态下保证两个刃口全程贴合，不会出现剪体偏摆导致的剪切卡滞、剪不断材料的问题。从设计思路来看，这类手动剪切工具的铰链配合不能采用完全无间隙的铰接，需要预留微米级的转动间隙，适配长期使用过程中的磨损量，同时角度限位的接触面需要做圆弧过渡处理，避免开合到极限位置时出现硬碰撞，长期使用产生金属疲劳断裂。实际建模过程中，需要先确定中心销轴的安装基准，两个剪体的铰接孔同轴度公差需要控制在0.02mm以内，否则开合过程会出现阻尼不均的问题；角度限位的凸台结构设置在剪体的手柄连接位置，当开合到最大设计角度时，两个凸台的平面完全贴合，此时剪刃的张开角度刚好适配人手握持施力的最佳角度，不会因为开度过大导致手指施力角度别扭，也不会因为开度过小限制单次剪切的材料宽度。从安装边界来看，中心销轴的端部需要做铆接结构设计，铆接后的压紧力需要经过反复调试，既要保证两个剪体不会轴向窜动，又不能压得过紧导致转动阻尼过大，开合费力；剪体的手柄部分包覆的防滑结构，需要和金属剪体的安装槽完全贴合，避免使用过程中出现手柄滑脱的问题。这类铰链加角度极限配合的结构逻辑，除了应用在剪刀类产品上，还可以延伸到各类手动夹钳、折叠工具、铰接门窗等需要转动限位的产品结构中，建模时重点要理清转动副的自由度约束关系，区分转动配合面和限位接触面的公差要求，转动面需要保证表面粗糙度足够低，减少转动磨损，限位接触面则需要保证足够的结构强度，承受开合到极限位置时的冲击力，避免长期使用后出现限位变形，导致开合角度超出设计范围。
