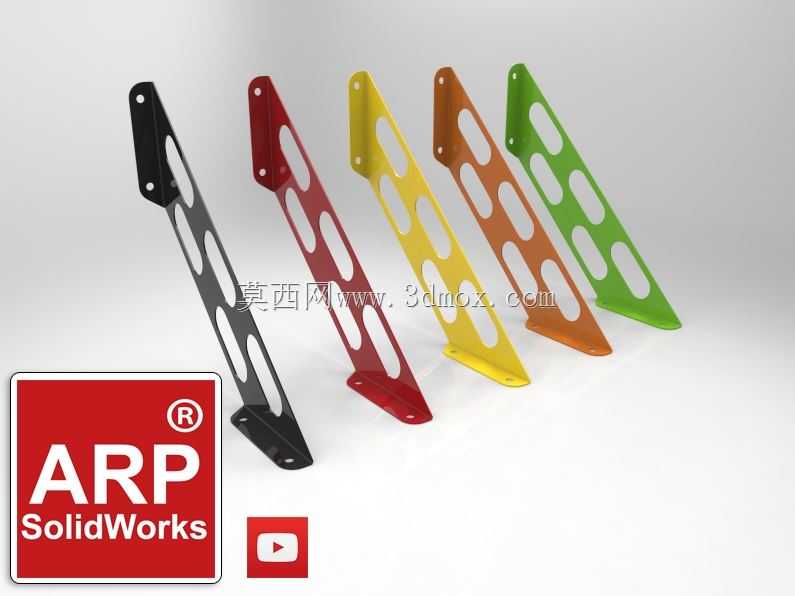

多色斜向45度安装孔支撑角件结构

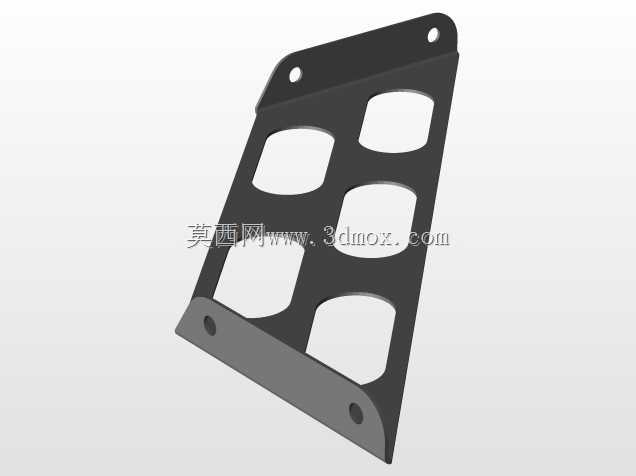

这类带斜向安装孔的支撑角件，常应用在需要非垂直角度承重连接的场景里，比如轻型设备机架的斜向加固、展示架的角度支撑、小型工装的定位连接，或是DIY置物架的转角承托部位，区别于常规90度直角角码，它的两个安装面呈固定45度夹角，能直接完成斜面与平面、两个呈角度安装面之间的刚性连接，省去现场切割调整角度的工序，适配批量装配的快装需求。从结构设计来看，角件主体采用长条斜撑构型，沿支撑臂长度方向开设多组椭圆形减重孔，这些孔并非单纯为了减重，长圆孔的设计同时预留了安装位置的微调余量，装配时可以根据实际对接面的孔位偏差，沿孔长方向小幅调整固定位置，降低对接孔位的加工精度要求，也能抵消部分装配应力。两端的安装面做了外翻折边处理，折边处预留圆形固定孔，用于穿装螺栓或自攻螺丝完成与被连接件的锁紧，折边的弯折半径做了圆滑过渡，避免应力集中导致的受力断裂，支撑臂的截面采用等厚板材冲压弯折成型，厚度适配轻型承重场景，不会出现过度冗余的材料浪费。安装边界方面，这类角件的两个安装折边宽度一致，折边上的固定孔中心距与支撑臂长度形成固定比例，安装时需要注意被连接件的接触面需要与折边完全贴合，斜向支撑臂的延伸方向要与受力方向保持一致，才能最大化发挥斜撑的承重能力，避免侧向受力导致的变形。多色的表面处理一方面可以做安装区域的区分标识，不同颜色对应不同安装工位或是不同承重等级，另一方面喷涂的防护层也能提升基材的防锈耐磨性能，适配车间、仓储、家居等多场景的使用环境，在做三维建模时，这类零件需要重点关注弯折处的圆角参数、减重孔的位置排布与安装孔的同轴度，确保展开下料时的尺寸精度，避免弯折后孔位错位影响装配。
