多色45度斜向支撑置物角码结构设计

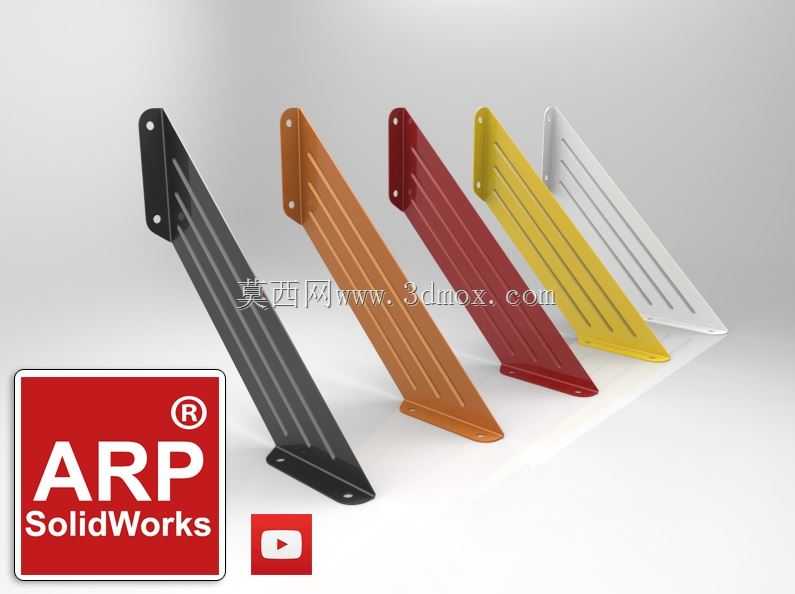

日常设备安装、家装置物、工业柜体搭建场景里，斜向支撑角码是解决垂直面与水平面连接承重的核心小部件，这款45度斜撑结构的角码，在常规直角角码的基础上优化了受力路径，能适配多数需要分散垂直载荷的安装场景。从实际使用场景来看，这类角码可用于墙面置物架的层板支撑、电控柜内部元件安装托板固定、小型设备机架的边角加固、木质或金属柜体的层板连接，甚至在轻型工装夹具的辅助支撑场景中也能发挥作用，相比垂直直角角码，45度斜向的筋板结构能将层板承受的垂直载荷更顺畅地传递到墙面或立柱安装面，减少连接螺丝处的剪切应力集中，避免长期承重后连接部位出现松动变形。设计上这款角码采用一体化弯折成型的结构思路，主体斜撑板上开设了多道平行的长条形减重槽，在不降低整体结构抗弯强度的前提下，有效减少了材料用量，同时长槽也能在安装时适配一定范围内的位置偏差，降低现场安装的对位精度要求。两端的安装折边分别对应墙面安装面与置物层板安装面，每个折边上都预留了两个沉头安装孔，沉头结构可让安装螺丝的头部完全没入角码平面，不会出现凸起刮蹭放置物品的问题，安装后整体贴合度更好。从安装边界来看，这款角码的斜向支撑角度固定为45度，安装时需要保证垂直安装面与水平支撑面的夹角为90度，才能让两个安装折边完全贴合被连接件表面，若安装面存在角度偏差，会导致折边贴合不严，螺丝锁紧后角码内部产生额外的装配应力，长期使用下容易出现应力断裂。实际选型时需要注意，这款角码属于轻型支撑件，适合承载单层层板载荷不超过三十公斤的场景，若用于重型设备支撑或大跨度置物架，需要增加角码的布置密度，或者更换厚度更大的同结构规格产品。结构细节上，角码的所有弯折边缘都做了圆弧过渡处理，没有尖锐的裁切毛边，安装过程中不会划伤施工人员的手部，表面做了彩色喷塑处理，除了基础的防锈防腐作用外，不同颜色也能适配不同的安装场景风格，比如家装场景可根据墙面或柜体颜色选择对应配色的角码，工业场景可通过颜色区分不同承重等级的支撑点位，方便后期运维排查。在三维建模过程中，这类零件需要重点关注弯折处的内R角尺寸，若内R角设置过小，实际钣金折弯加工时容易出现弯折处开裂的问题，同时沉头孔的深度需要匹配对应规格螺丝的头部尺寸，保证安装后螺丝头不突出安装平面，长条形减重槽的两端需要做圆弧止裂设计，避免槽体端部出现应力集中，在长期承重下产生裂纹延伸。
