焊接管件结构四轮越野推车框架设计

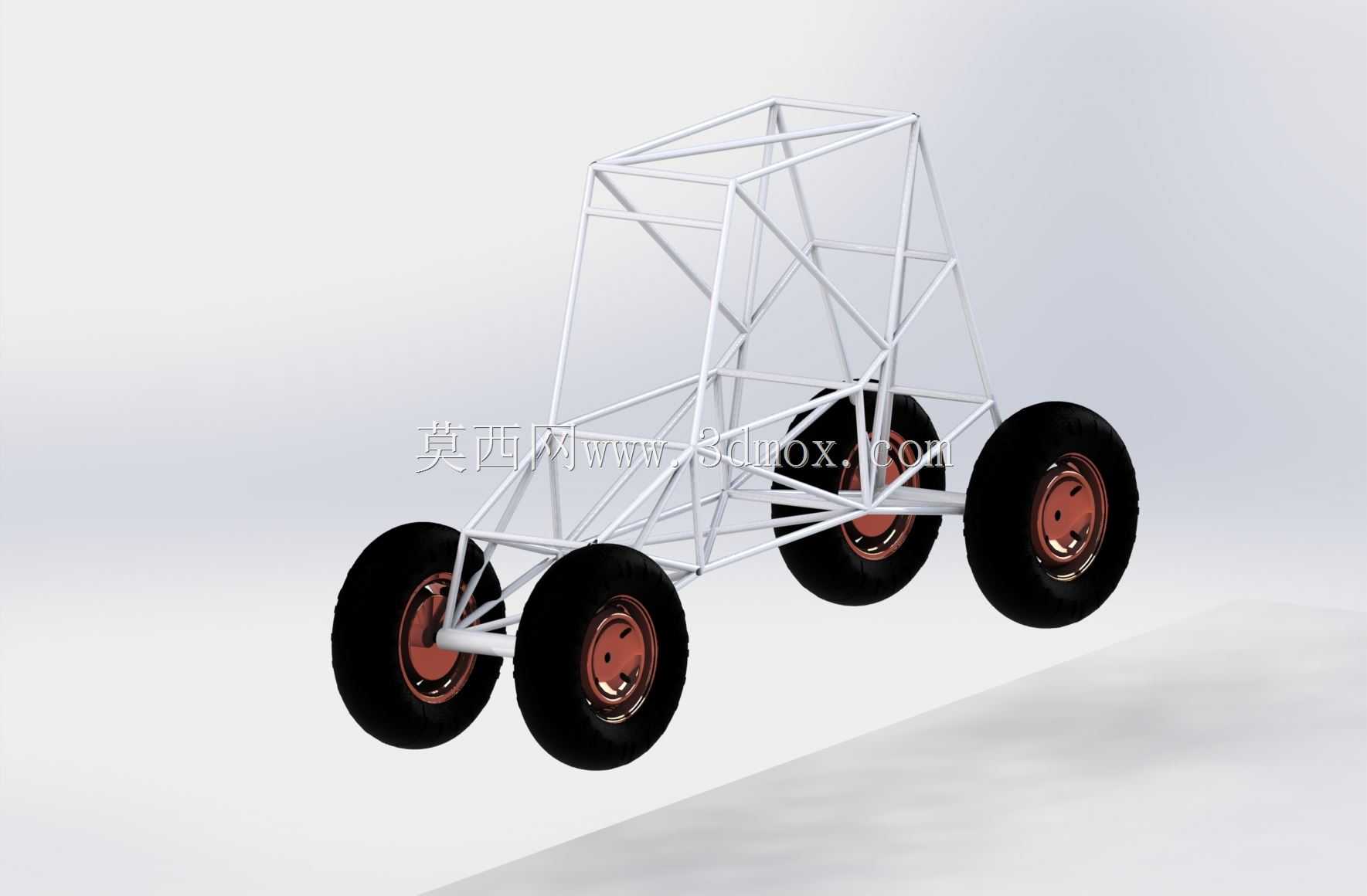

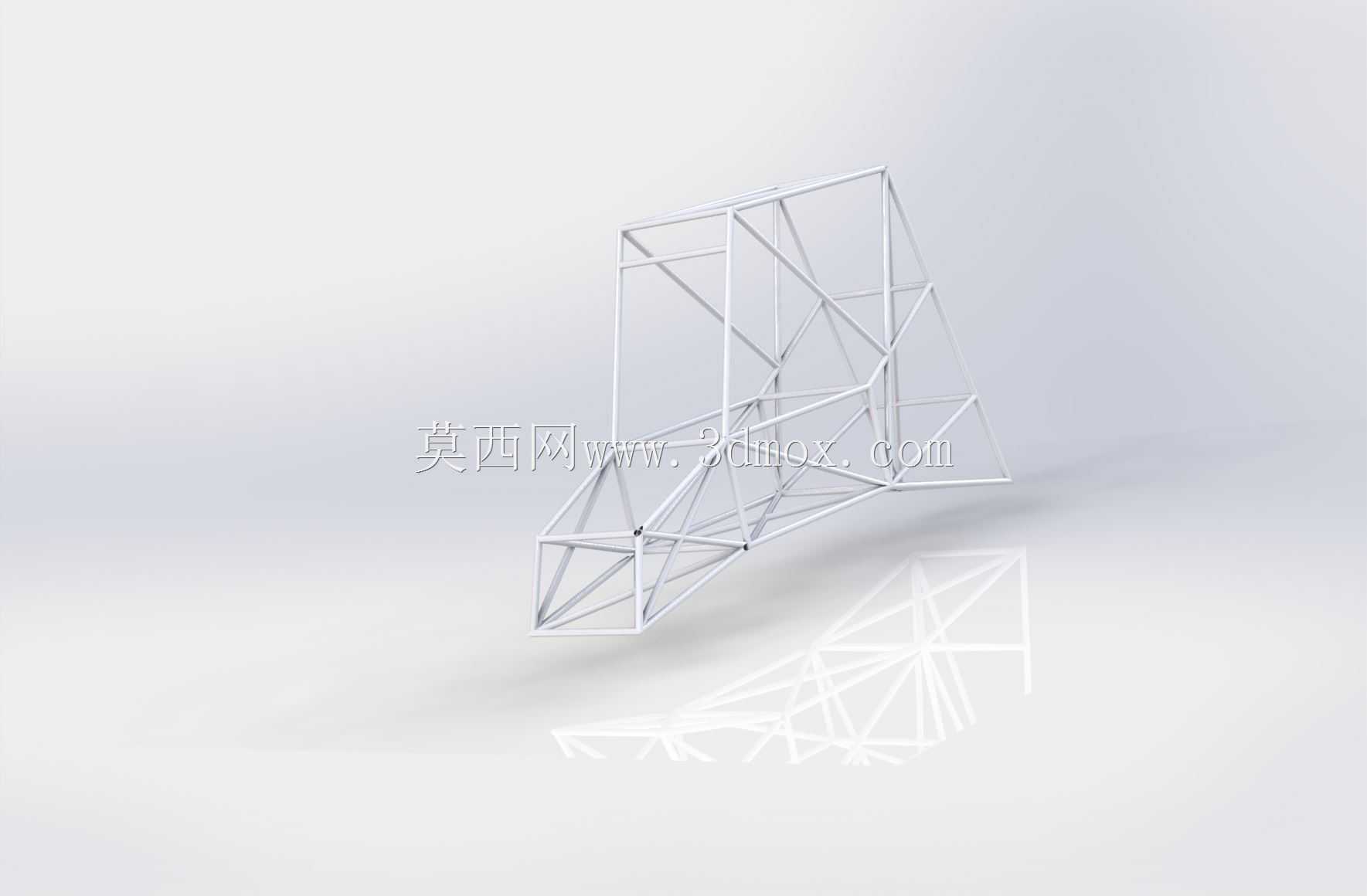

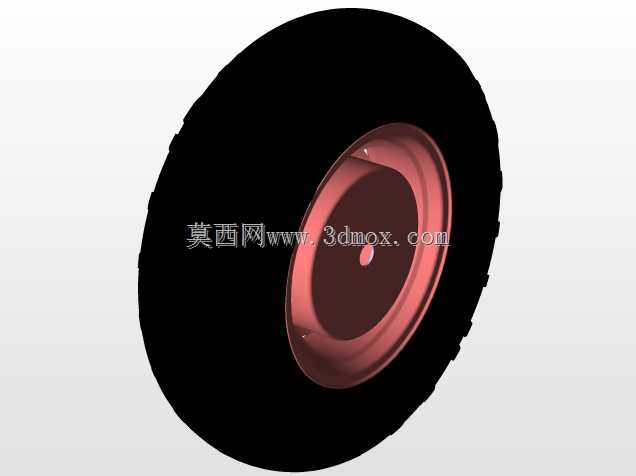

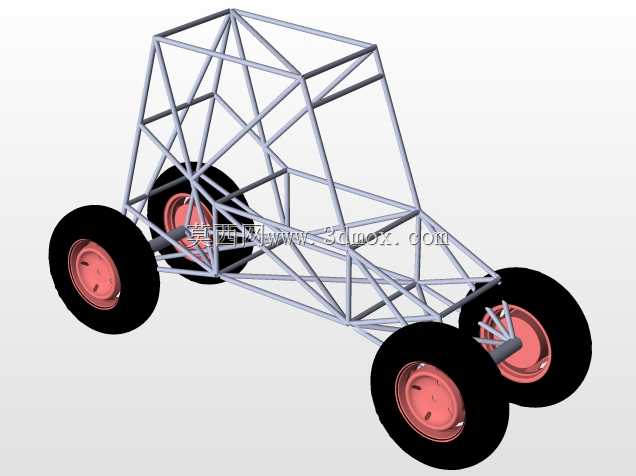

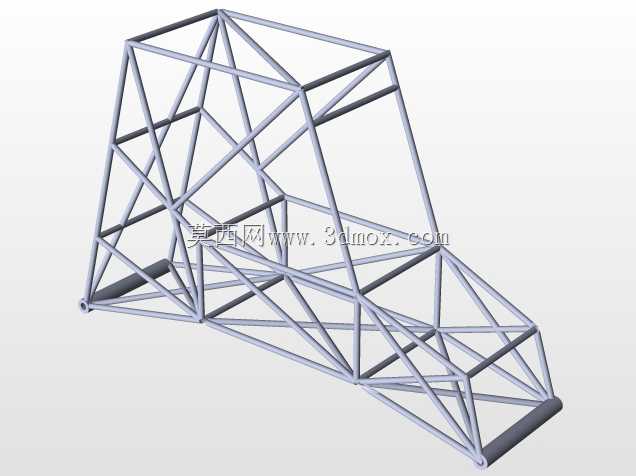

这类焊接管件搭建的四轮推车框架，常应用于户外非铺装路面的短途物料转运、小型作业平台搭载场景，也可作为越野休闲小车的基础承载结构使用。从结构设计逻辑来看，整体采用标准圆管作为焊接基材，通过空间桁架结构实现受力分散，无需额外做厚板材加强就能满足轻载工况下的抗扭、抗冲击需求，相比钣金折弯框架，管架结构在同等自重下的结构刚度表现更优，尤其适合颠簸路面的受力工况。设计阶段优先确定了行走轮的安装点位，四个车轮采用前窄后宽的轮距设定，前轮预留足够的转向摆动空间，后轮作为主要承载轮，轮距加宽可提升侧倾稳定性，轮组安装位直接在管端焊接轮轴固定座，省去了额外的转接支架，减少装配累计误差。框架上部的笼式结构一方面作为操作人员的防护结构，另一方面可根据使用需求加装置物货篮、座椅或者小型作业机具，上部杆件的间距经过排布，既满足防护间隙要求，也预留了标准管夹的安装空间，方便后续拓展附件。整体框架的底部纵梁作为主要承力梁，采用通长管件布置，避免中间出现焊接断点，横梁与纵梁的连接节点采用相贯线切口贴合焊接，相比平接焊口的抗剪强度提升40%以上，所有管件连接处暂未做圆角打磨处理，属于方案阶段的粗模状态，方便后续根据受力仿真结果调整管件壁厚与节点位置。安装边界方面，轮组的安装孔位同轴度公差控制在0.5mm以内，避免行驶过程中出现轮胎偏磨问题，框架整体宽度控制在常规人行通道的通行尺寸范围内，长度满足单人操作的转向半径要求，底部离地间隙设定为220mm，可覆盖碎石、浅坑等常见非铺装路面的通过需求，不会出现底盘托底的情况。这类管架结构的焊接工艺适配性较强，采用常规氩弧焊即可完成所有节点焊接，生产过程中不需要大型冲压模具，小批量定制生产的成本优势明显，后期维护时如果出现局部管件变形，可直接切割替换对应管段，不需要整体报废框架。
