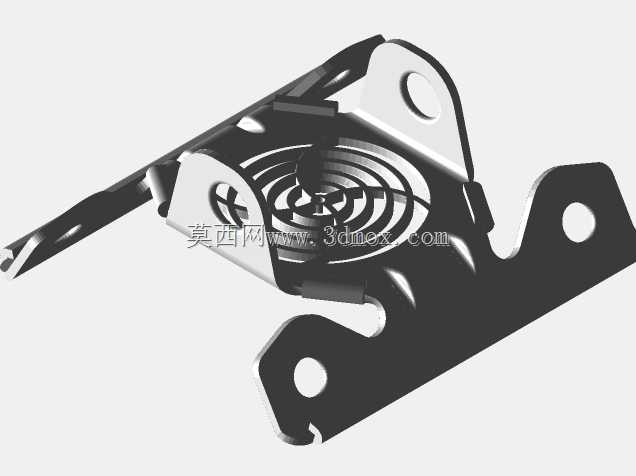

钣金结构多安装位金属固定支架

这款金属支架属于典型的钣金冲压成型构件，在工业装配场景中应用覆盖面极广，小到民用电器内部的元件固定，大到工业设备的管线、小型功能模块的安装定位，都能见到这类结构的身影。它的核心作用是在两个存在装配高度差、或者安装面不共面的部件之间，提供稳定的刚性连接支撑，同时通过预设的安装孔位，抵消装配过程中产生的小范围位置公差，降低现场装配的对位难度。从结构设计逻辑来看，整体采用一体化钣金折弯成型工艺，没有额外的焊接拼接结构，既减少了加工工序，也避免了焊接带来的热变形、应力集中问题，能更好地保证支架整体的形位公差。底座部分为平整的矩形贴合面，边缘做了圆角过渡处理，既可以避免安装时锐边划伤操作人员，也能减少应力集中导致的底座开裂风险，底座上预留的多个圆形安装孔，可适配不同规格的紧固件，同时支持多方向的安装固定，适配不同设备的安装孔位布局。向上延伸的多个带孔支耳，分别对应不同的连接方向，支耳的折弯角度经过精准计算，能保证被支撑部件安装后处于预设的空间位置，不会出现角度偏移导致的装配干涉。支耳上的安装孔做了翻边强化处理，相比直接在薄板上冲孔的结构，翻边后的孔位接触面积更大，紧固件锁紧时的受力更均匀，能承受更大的拉拔力，长期受振动载荷作用也不容易出现孔位变形、滑牙的问题。在安装边界上，支架整体的外轮廓尺寸紧凑，不会占用过多的设备内部安装空间，支耳的伸出长度经过优化，既保证了足够的支撑高度，也不会因为悬臂过长导致支撑刚性不足，在承受额定载荷时的形变量控制在合理范围内，不会影响被支撑部件的定位精度。设计过程中还充分考虑了钣金加工的工艺性，所有折弯处的内R角都匹配板材厚度设置，避免折弯时出现开裂，所有孔位的位置都预留了足够的折弯避让距离，不会因为折弯变形影响孔位的尺寸精度，表面做了钝化处理，具备基础的防锈能力，适配多数常规工业环境的使用需求。
