手动杠杆式快速夹紧工装夹具结构

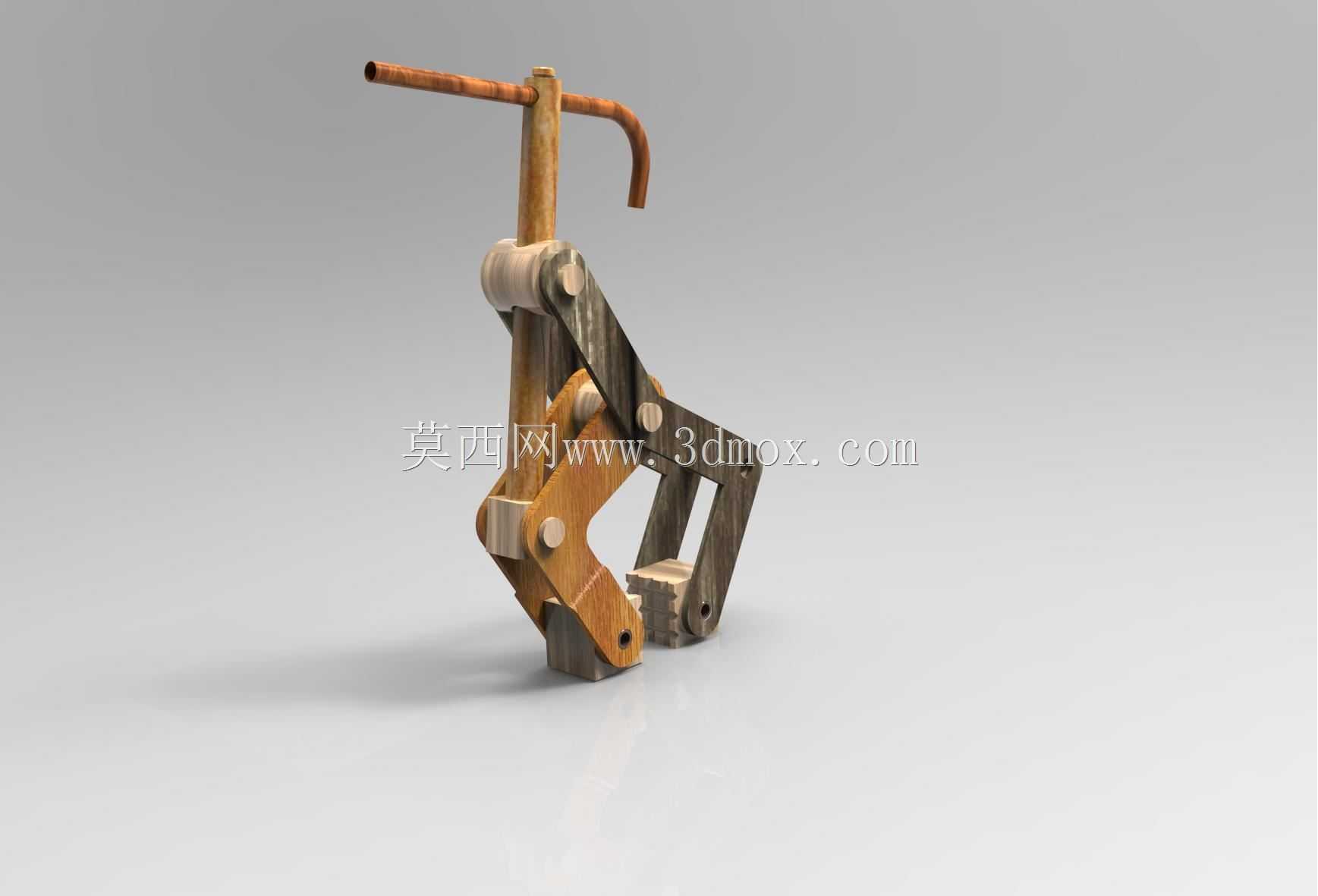

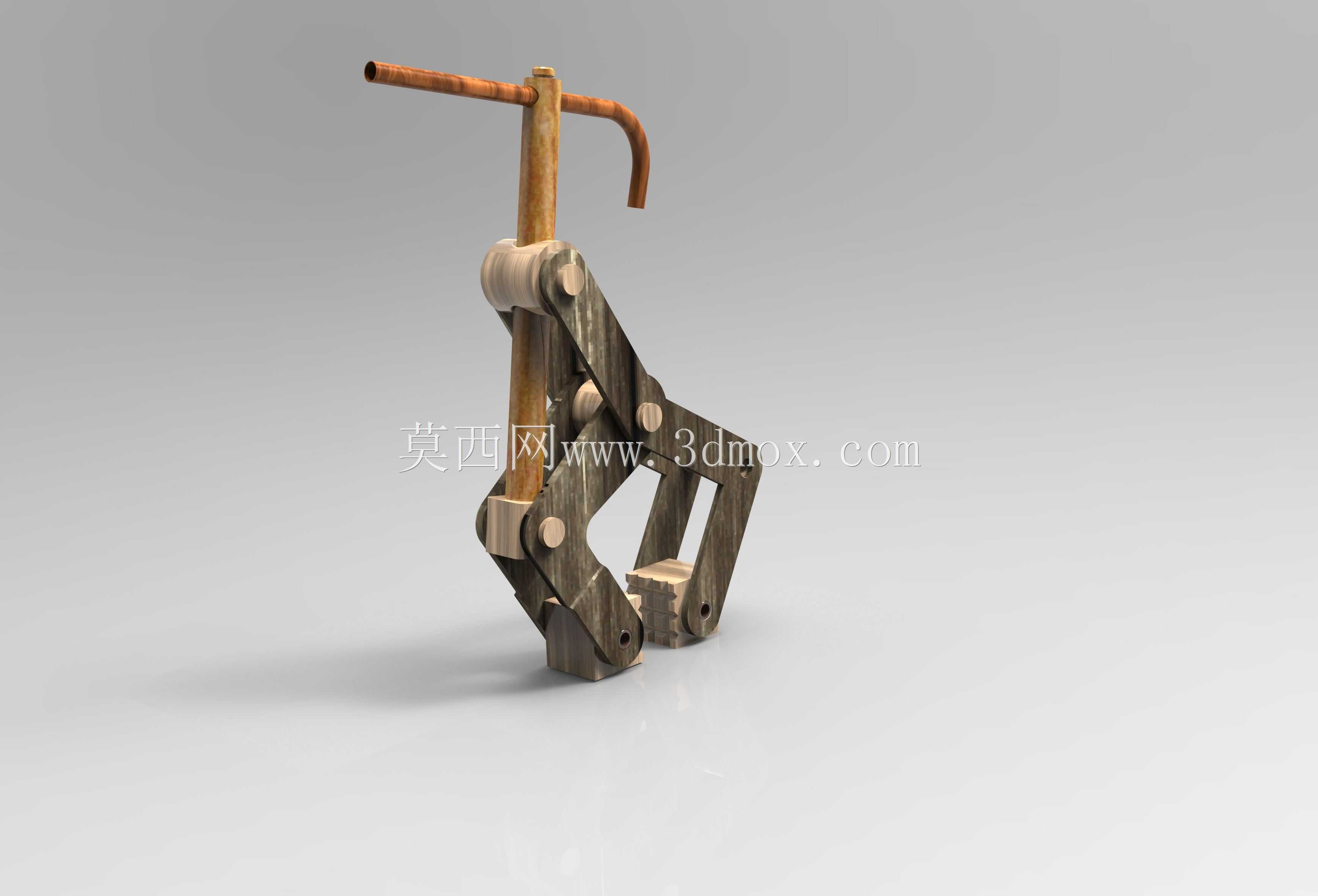

在机械加工、装配、焊接等生产场景中，手动快速夹紧装置是工位上最常用的辅助工装之一，这类无需外接动力源的夹紧结构，尤其适合小批量加工、临时工位固定、维修作业等场景，能在不依赖气源、液压源的前提下，快速实现工件的压紧与松脱，大幅降低工位辅助时间。这款杠杆式夹紧结构采用纯机械铰接传动，整体依靠多组连杆的死点位置实现夹紧后的自锁，作业时仅需扳动顶部的操作手柄，即可通过连杆组的传动带动下端的压头完成开合动作，当手柄扳动到夹紧终位时，连杆铰接点越过传动死点，此时即便工件存在加工振动、受力反冲，压头也不会自行松脱，能持续提供稳定的夹紧力。从结构布局来看，该夹紧装置的底座设置有两个安装孔位，可直接通过螺栓固定在工装平台、工作台面或者专用夹具基座上，安装时需保证压头的压紧面与待固定工件的被压表面平行，避免压紧时出现点接触导致工件压伤或者夹紧力不足。整体结构的铰接销轴均采用间隙配合设计，既保证连杆传动过程无卡滞，也预留了长期使用后的磨损补偿余量，日常维护仅需定期在铰接点加注润滑脂即可，无需复杂的拆解保养。设计这类手动夹紧结构时，核心要平衡操作力与夹紧力的杠杆比，手柄长度经过匹配设计，操作人员单手握持扳动即可输出足够的夹紧力，不会出现操作费力或者夹紧力不足的问题；压头位置可根据实际工件的厚度、压紧位置进行小范围调整，适配不同高度的工件装夹需求。不同于螺纹旋紧式的夹具需要反复转动操作件，这款杠杆式结构的整个夹紧行程仅需手柄扳动约90度即可完成，松脱时反向扳动手柄就能快速释放工件，在频繁装拆工件的工位上，能有效降低操作人员的动作疲劳，提升单工位的作业效率。结构上所有受力构件均采用板式铰接结构，受力路径清晰，各连杆的截面尺寸经过受力校核，在额定夹紧力下不会出现构件变形或者铰接点断裂的问题，可适配铣削辅助定位、焊接工件固定、装配工位压紧、木工作业夹持等多类场景的装夹需求，安装时无需额外配套其他动力组件，直接固定在作业台面即可投入使用，对作业场景的适配性较强。
