小轮车夹装式连接构件三维设计

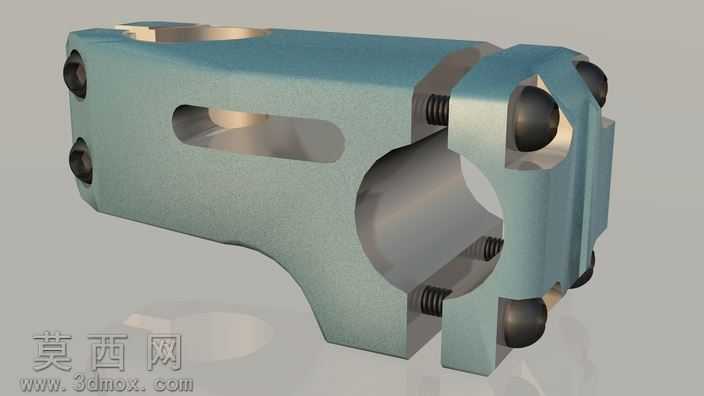

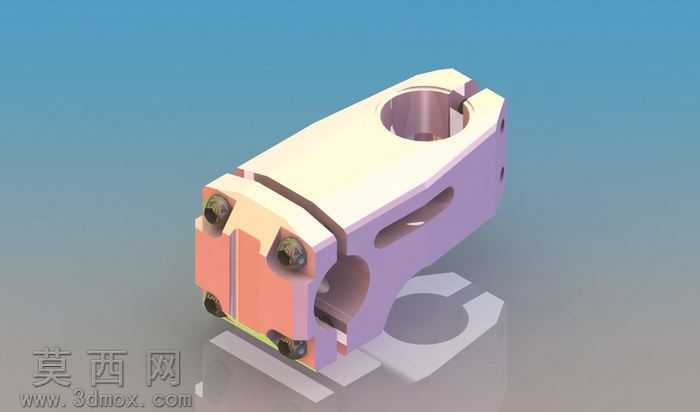

本作品为小轮车配套的夹装式连接构件，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以构件的中心安装孔轴线作为主基准，依次绘制主体块体的拉伸轮廓，通过切除拉伸命令完成上下贯通的主安装孔、侧部横向连接孔的结构构建，针对夹装开口的弹性变形需求，在开口侧设计了对称分布的螺栓锁紧孔位，通过阵列命令完成四个内六角螺栓安装位的特征排布，保证锁紧受力均匀。建模阶段对构件的过渡圆角、安装让位槽做了精细化处理，所有棱边均设置了符合机加工工艺要求的圆角特征，避免应力集中问题。渲染环节采用SolidWorks PhotoView 360工具完成，首先为构件主体赋予哑光金属合金材质，调整材质的粗糙度、反射率参数模拟铝合金阳极氧化后的表面质感，为锁紧螺栓赋予不锈钢材质，设置合适的高光反射参数突出金属紧固件的质感；场景搭建选用浅蓝渐变纯色背景，搭配柔和的环境全局照明，添加底部软阴影效果突出构件的立体轮廓，通过调整相机视角采用斜45度俯视角度，完整展示构件的夹装开口结构、侧部连接孔位、螺栓锁紧布局等核心结构特征。该构件的设计思路围绕小轮车部件快装快调的使用需求，采用开口夹装的结构形式，无需额外焊接工序即可通过螺栓锁紧实现与杆件的牢固连接，侧部的横向孔位用于连接小轮车的其他附属结构，整体结构紧凑，壁厚分布均匀，既满足了结构强度要求，又控制了零件自重，适配小轮车轻量化的设计需求。建模过程中对零件的装配间隙做了预设，夹装开口的初始间隙设置为合理范围，保证螺栓锁紧时能够产生足够的抱紧力，同时不会因变形量过大导致构件出现塑性损坏，所有孔位的尺寸公差均按照机械设计通用标准设置，可直接导出工程图用于机加工生产。
