牧区家用立式燃煤采暖炊事火炉结构

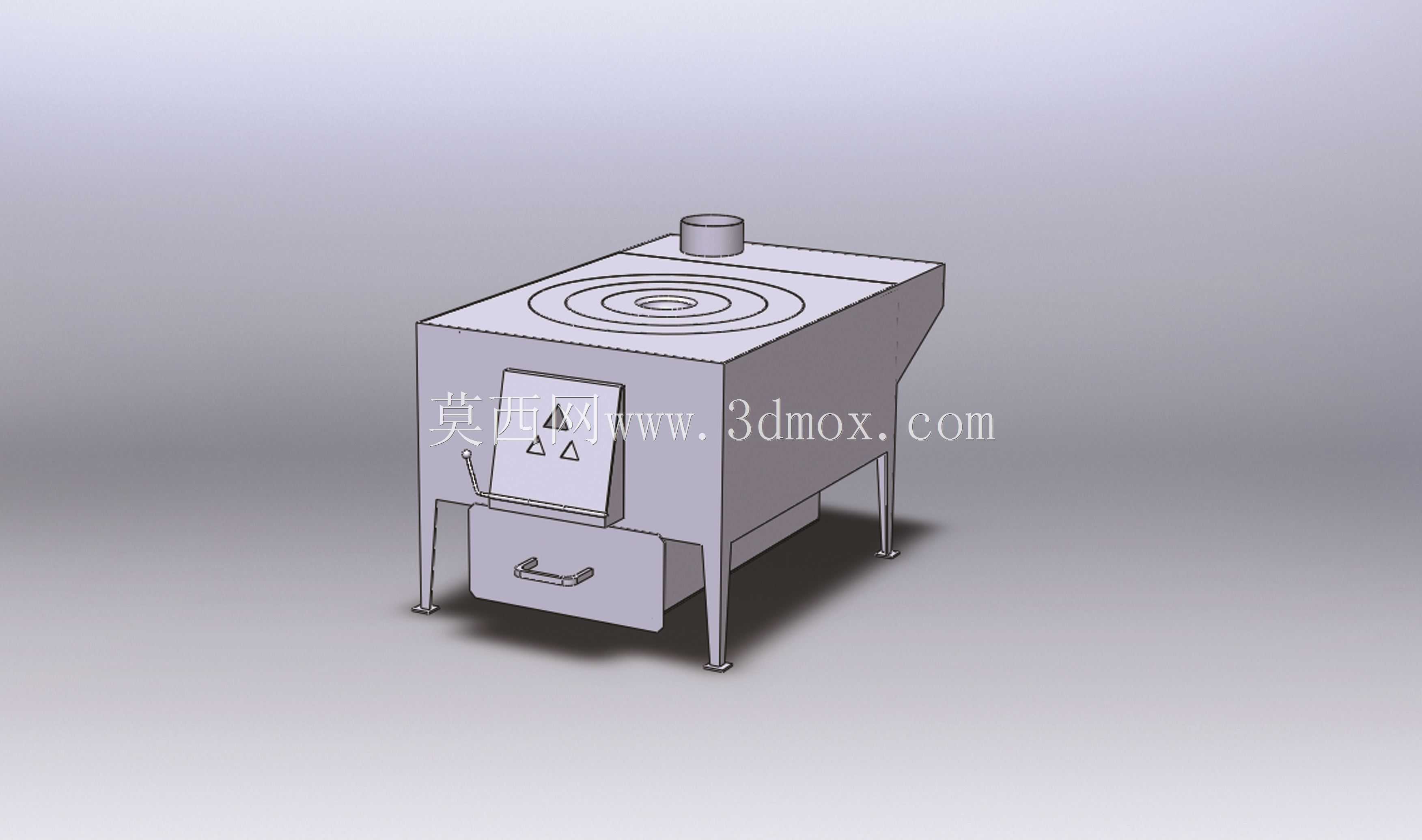

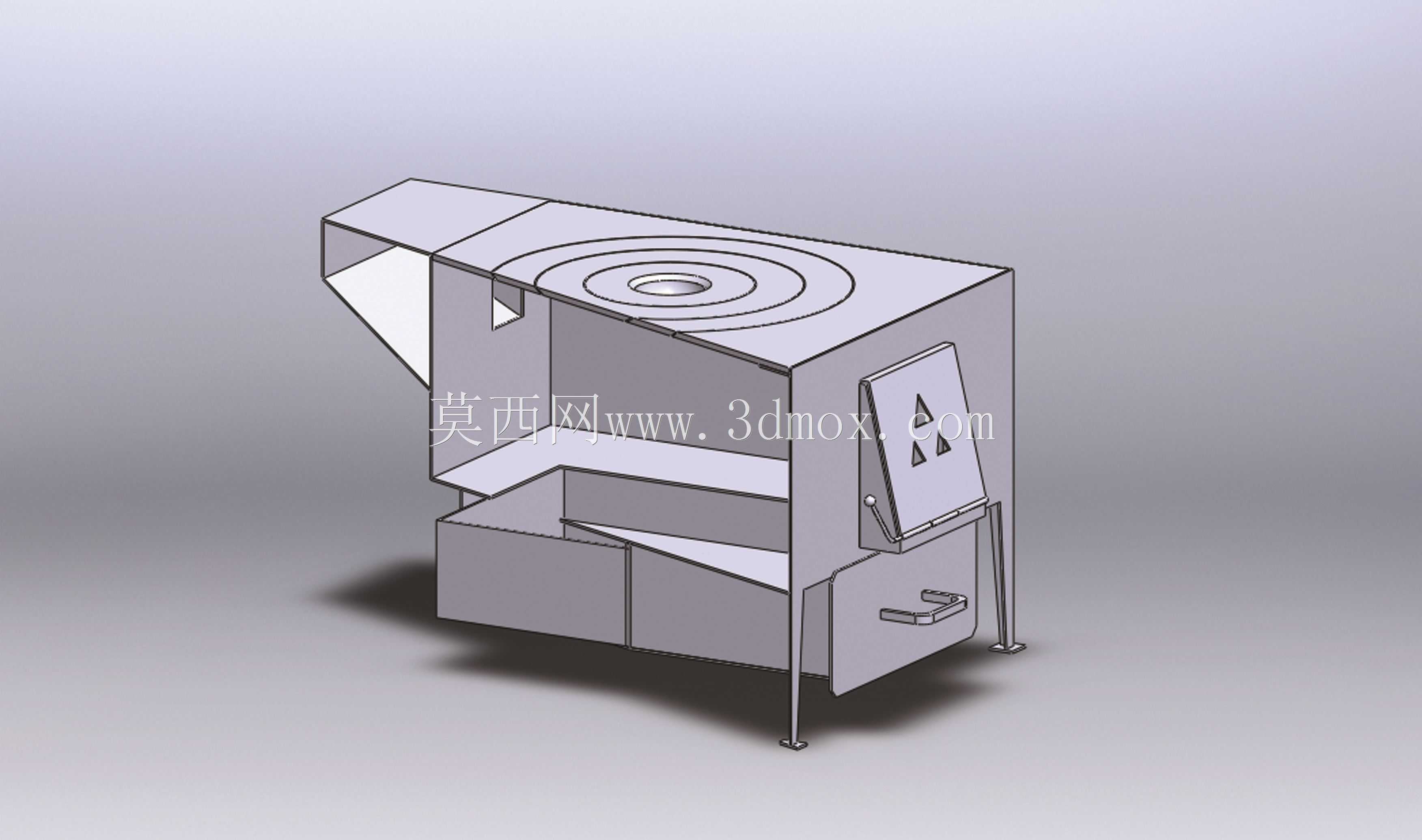

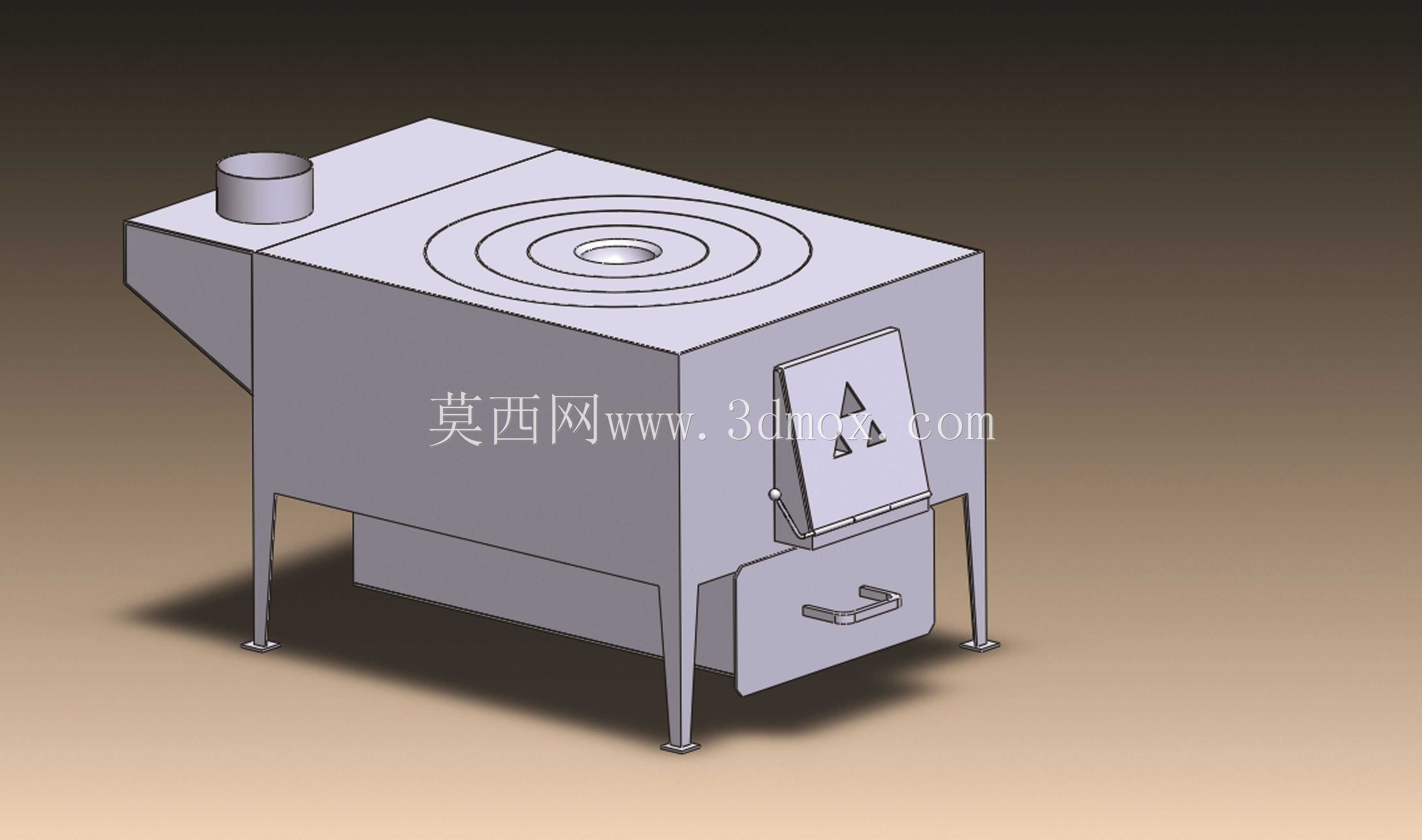

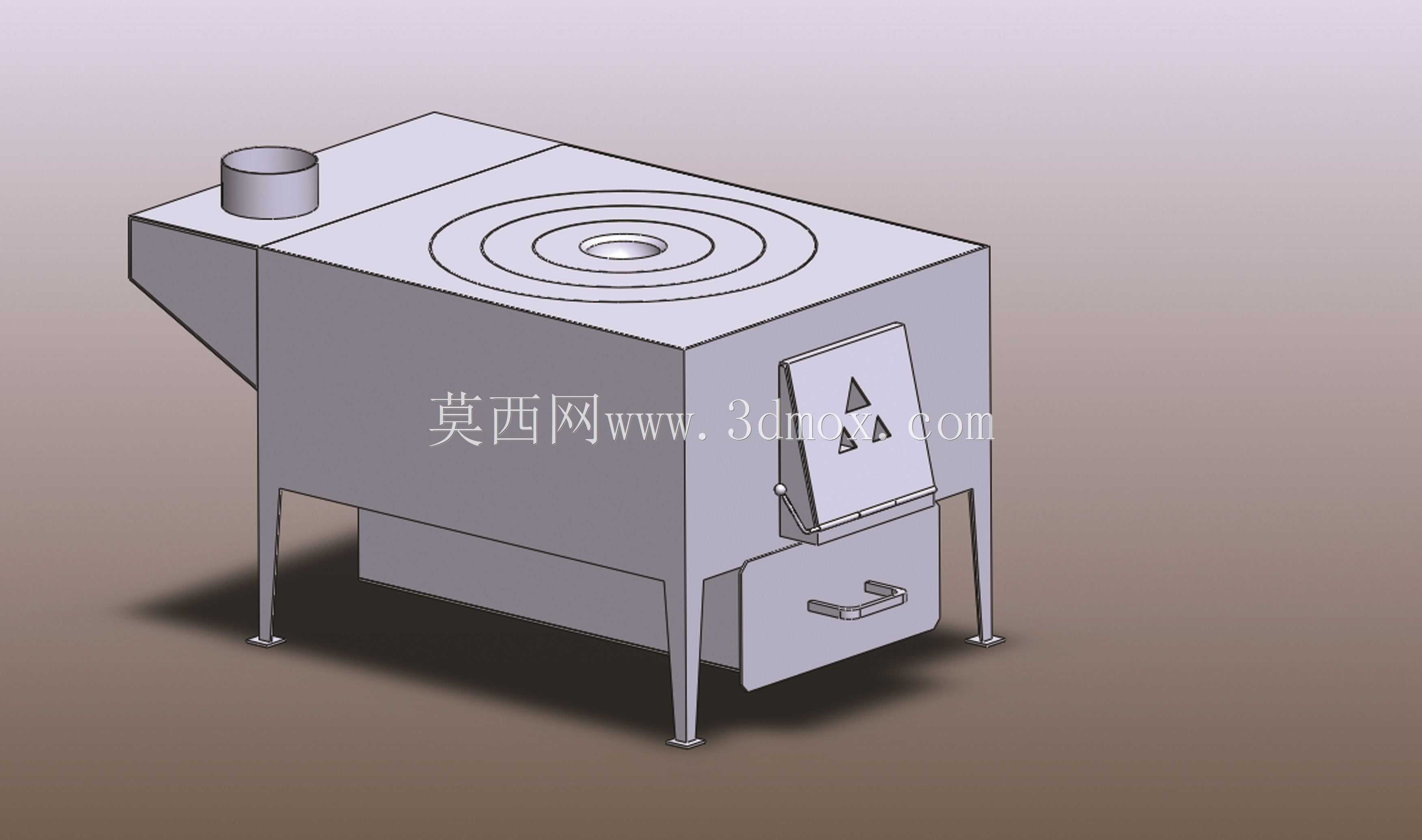

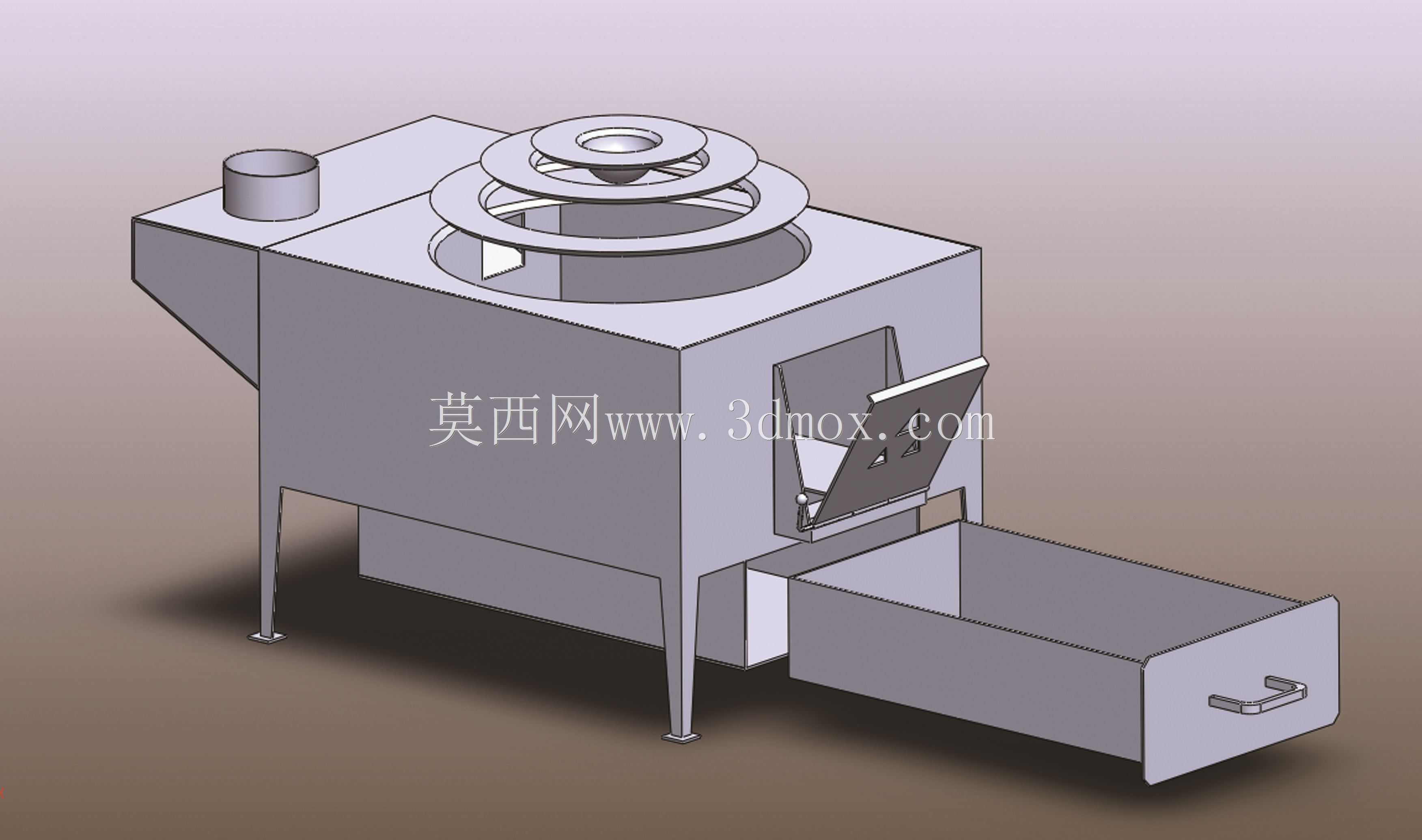

这款炉具主要面向北方农牧区家庭日常使用，兼顾冬季室内采暖与日常炊事加热需求，适配散煤、薪柴等多种易得固体燃料，无需复杂配套管线即可独立安装使用。从结构设计来看，整体采用立式方箱布局，四条支腿将炉体抬离地面，既避免底部直接接触地面造成热量无效散失，也能防止高温炉体烫损地面铺装材料，支腿底部预留平整安装面，可直接放置在硬化地面，也可通过膨胀螺栓做简易固定，适配不同平整度的安装基面。炉体顶部设置同心圆环状炉盘结构，可根据炊具底部尺寸调整适配范围，不管是小口径烧水壶还是大口径铁锅都能稳定放置，炉盘中心区域为核心加热区，火焰直接接触炊具底部提升热效率，顶部后侧设置排烟接口，可外接烟管将燃烧废气导出室外，接口采用标准圆柱尺寸，适配市面通用的民用排烟管道，安装时需注意烟管走向保持一定向上坡度，避免倒风影响燃烧效率。炉体正面设置带观察窗的炉门，炉门配备锁紧手柄，关闭时可保证炉膛密封性，调节进风量控制燃烧烈度，观察窗采用耐高温透明材质，无需打开炉门即可观察内部燃料燃烧状态，及时补充燃料。炉门下方设置抽拉式灰斗，燃烧产生的炉灰会自动落入灰斗内，抽拉结构可在不停火的状态下清理积灰，避免灰分堆积堵塞炉栅影响通风。炉体侧面采用斜向收边设计，既扩大了炉膛内部的燃料储存容积，也减少了炉体外部的尖锐棱角，降低日常使用磕碰风险。建模过程中对各部件的装配间隙做了合理预留，炉门与炉体、灰斗与插槽的配合间隙控制在合理范围，既保证抽拉开合顺畅，也不会出现间隙过大漏风的问题。从安装边界来看，炉体整体占地尺寸较小，无需预留过大操作空间，周边保留合适的安全距离即可，排烟接口的位置设计避开了日常操作的正面区域，接装烟管后不会影响炊事操作的动线。炉膛内部的炉栅采用倾斜排布设计，可让燃料充分铺展，进风从灰斗区域向上穿过炉栅为燃烧供氧，形成自下而上的燃烧路径，提升燃料燃烧充分度，减少不完全燃烧产生的烟气。
