家用立式燃煤采暖炊事两用炉具设计

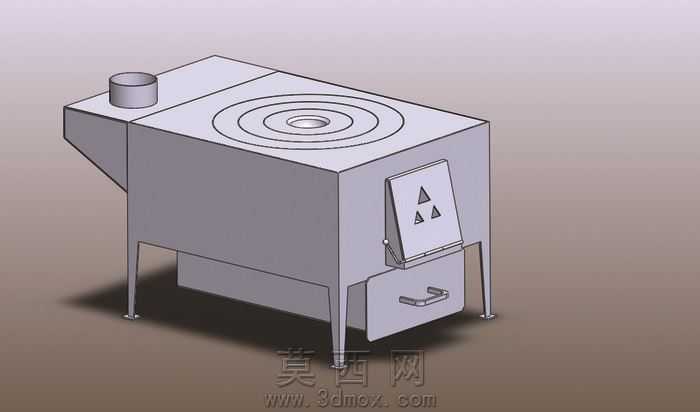

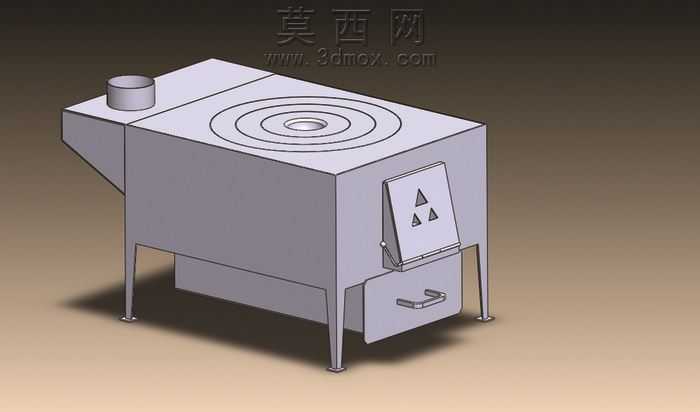

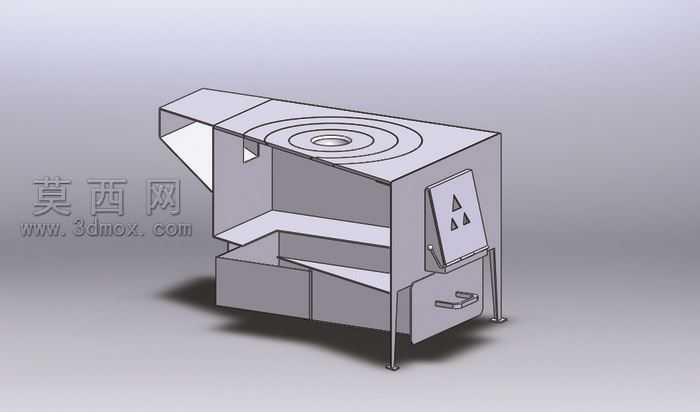

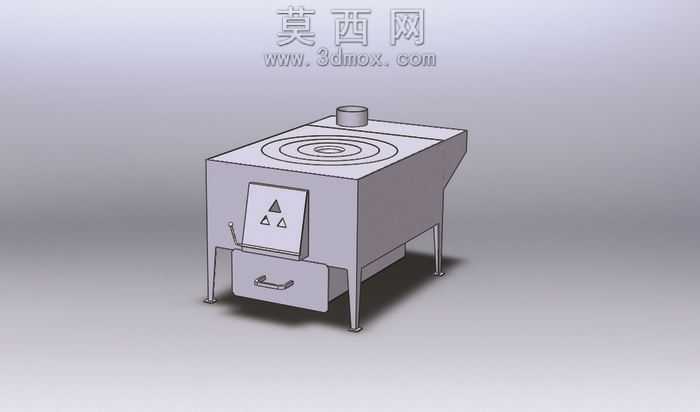

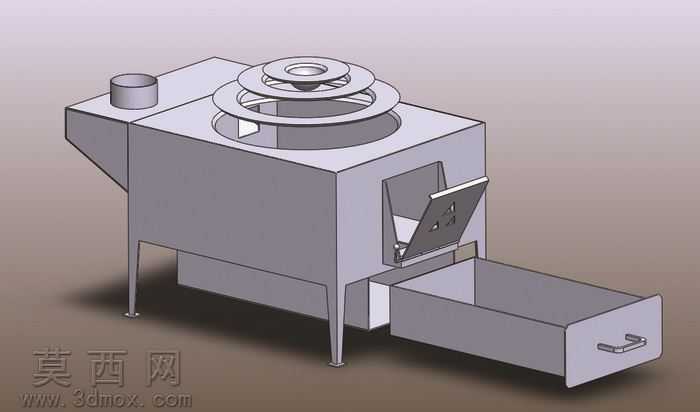

该炉具三维模型采用SolidWorks软件完成全参数化建模，整体遵循民用采暖炊事设备的实用化设计逻辑，建模过程中先以基准面定位确定炉体的整体长宽高比例，再通过拉伸、切除、抽壳等基础特征完成主体腔体的构建，保证炉体内部的燃烧腔、烟道、储灰空间的尺寸符合民用燃煤的燃烧需求。模型的外观渲染采用哑光金属材质模拟炉体的冷轧钢板外壳，表面做了细微的磨砂质感处理，还原真实民用炉具的使用质感，炉门部分搭配了耐高温的金属把手，通过旋转特征完成把手的握柄结构建模，同时在炉门表面添加了警示标识的贴图特征，提升模型的真实还原度。炉体顶部的炉圈采用同心圆嵌套结构设计，通过多组拉伸凸台与切除特征完成不同尺寸炉圈的分层建模，可适配不同规格的炊具，满足日常炊事使用的需求，顶部的排烟口采用圆柱凸台特征建模，预留了外接烟管的安装接口，符合民用炉具的排烟安装规范。炉体下方的储灰抽屉采用独立的装配体结构建模，抽屉面板设置了内嵌式拉手，通过导轨结构与炉体主体实现抽拉配合，方便清理燃烧后的煤灰，四条支撑腿采用方钢拉伸特征建模，底部做了微小的圆角处理，既保证炉体放置的稳定性，也避免尖锐边角的安全隐患。建模过程中对所有配合结构做了干涉检查，确保炉门开合、抽屉抽拉、炉圈拆卸等活动结构无干涉问题，整体模型的结构比例完全参照真实民用炉具的尺寸进行1:1还原，材质分配区分了外壳钢板、炉门铸铁、支撑腿方钢等不同部件的材质属性，渲染时采用柔和的环境光，突出炉体的结构轮廓与各部件的装配关系，完整呈现了这款兼具采暖与炊事功能的民用炉具的设计细节，可用于民用取暖设备的结构展示、生产参考或相关教学演示使用。
