卡图霍斯口径12手动式夹紧工装结构

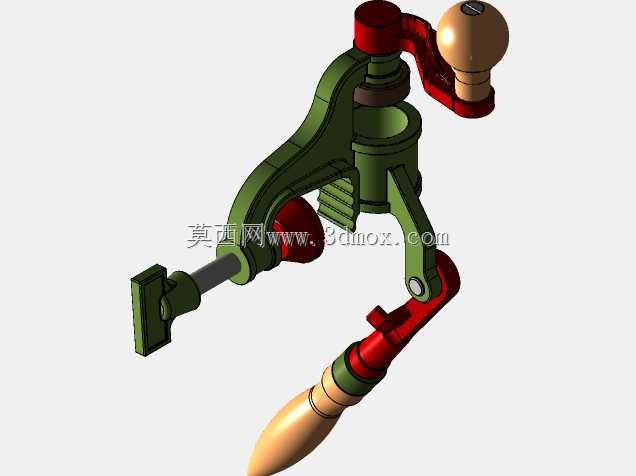

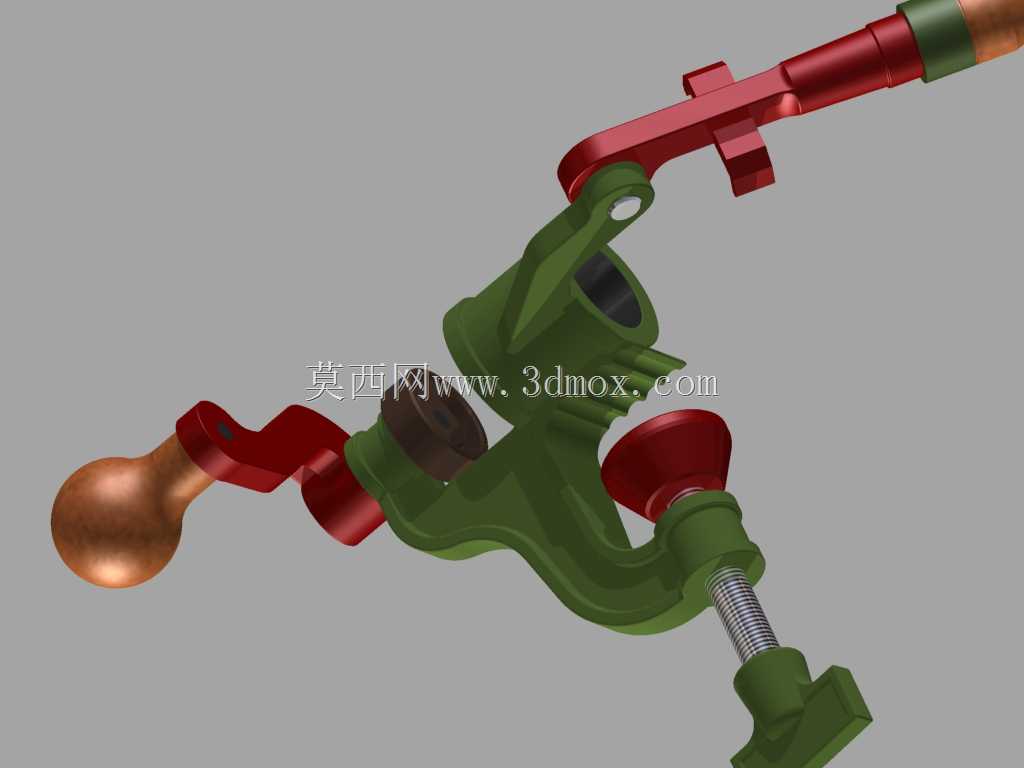

这款手动夹紧工装的结构设计，核心围绕小口径工件的快速装夹需求展开，在五金加工、小型零件装配、木工小件固定等场景中都能适配，尤其适合工位零散、无需气动液压动力配套的手工作业环节，比如街边维修工位、家庭DIY工坊、小型五金加工店的临时装夹作业，不需要额外布设动力管线，拿到作业点位就能直接使用。从功能特性来看，它采用摇臂配合丝杠进给的夹紧逻辑，红色的操作手柄提供足够的力臂，操作人员单手就能施加足够的锁紧力，下方带手轮的丝杠组件可以根据被夹工件的厚度灵活调整夹紧行程，前端的铜质压头接触工件时不会划伤工件表面，适配不同材质的待固定件，不管是木质小件、金属薄壁件还是塑料零件，都能在不破坏工件表面的前提下实现稳定锁紧。设计思路上优先考虑了操作的便捷性与结构的耐用性，主体承力结构采用铸铁材质的弯臂构型，弯曲的臂身可以避开作业区域的干涉，让操作人员在夹紧工件后有足够的操作空间进行钻孔、打磨、粘接等后续工序，铰接位置的销轴配合做了间隙优化，长期使用也不会出现晃量过大的问题，丝杠部分采用梯形螺纹，具备自锁特性，夹紧后不会因为作业过程中的振动出现松脱的情况，不需要额外增加锁止结构就能保证装夹可靠性。从安装边界来看，这款工装的底座部分可以通过螺栓固定在工作台面，也可以配合C型夹临时固定在不同厚度的台面上，整体的横向占用空间较小，不会过多占用工作台的有效作业面积，摇臂的转动角度覆盖了常规装夹的行程范围，压头的行程可以满足12mm口径对应规格工件的装夹需求，各个活动部件的运动轨迹都做了避让设计，操作过程中不会出现夹手的风险，外露的金属部件都做了防锈处理，在潮湿的作业环境下也能长期使用不会出现锈蚀卡滞的问题。在实际使用过程中，这类手动夹紧工装的维护成本极低，只需要定期在铰接点和丝杠位置涂抹少量润滑脂就能保证操作顺畅，不需要复杂的维保流程，对于没有专业设备维护能力的小型作业场景非常友好，结构上没有易损的电子元件或者密封件，正常使用情况下的使用寿命远高于同类塑料结构的夹具，承力部分的壁厚经过校核，在额定夹紧力下不会出现形变或者断裂的情况，完全能满足日常轻载装夹的使用需求。
