带扭矩离合器的铣床进给机构结构

项目分类:3D模型 发布时间:2021-08-31 ID:255239
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构
  • 带扭矩离合器的铣床进给机构结构

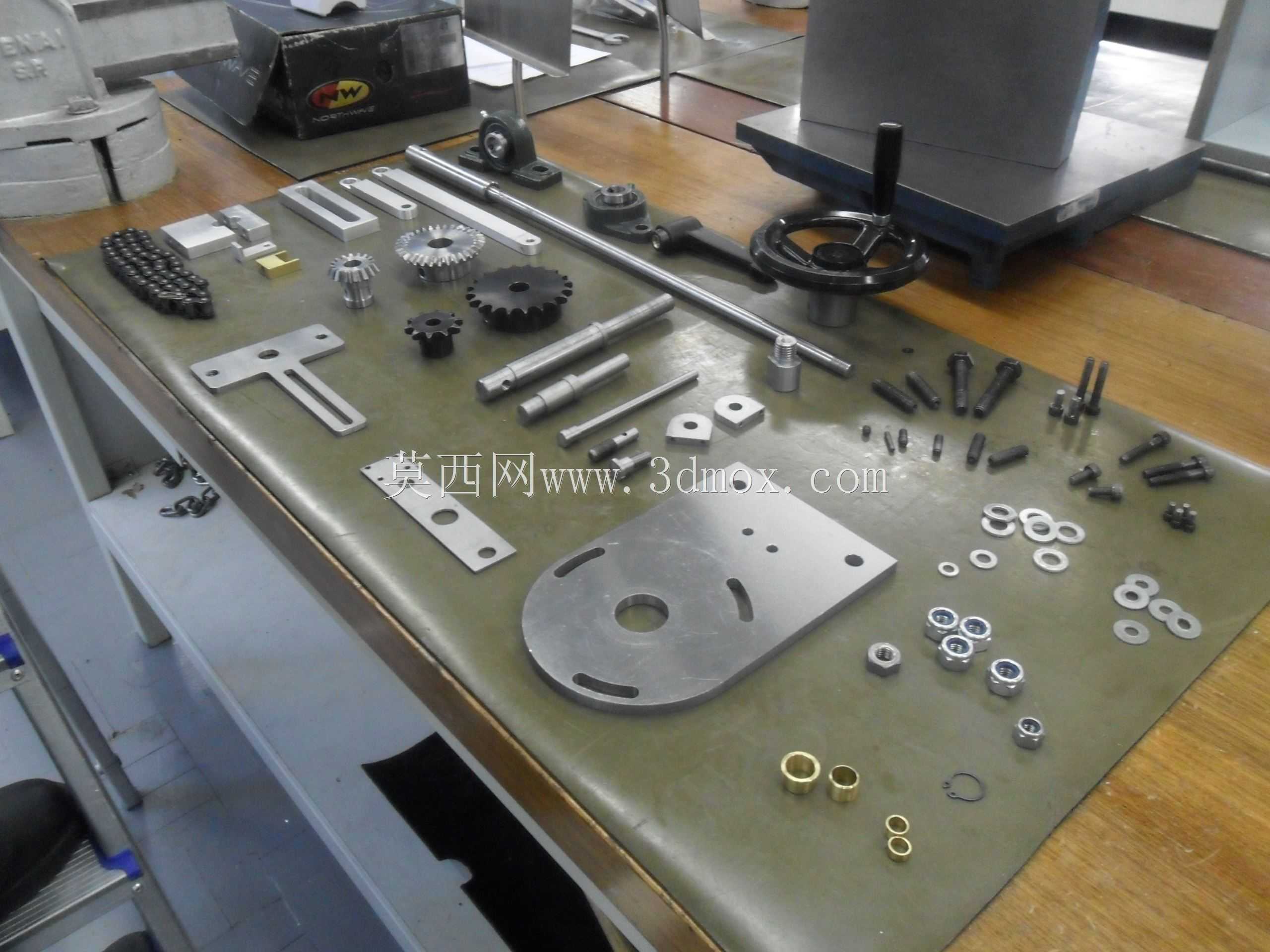

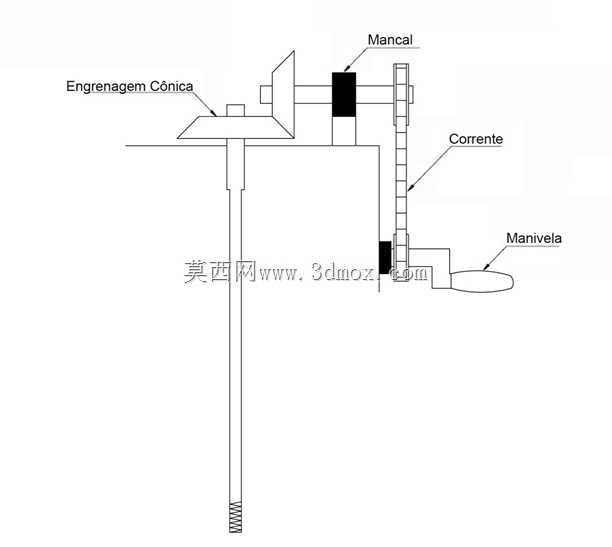

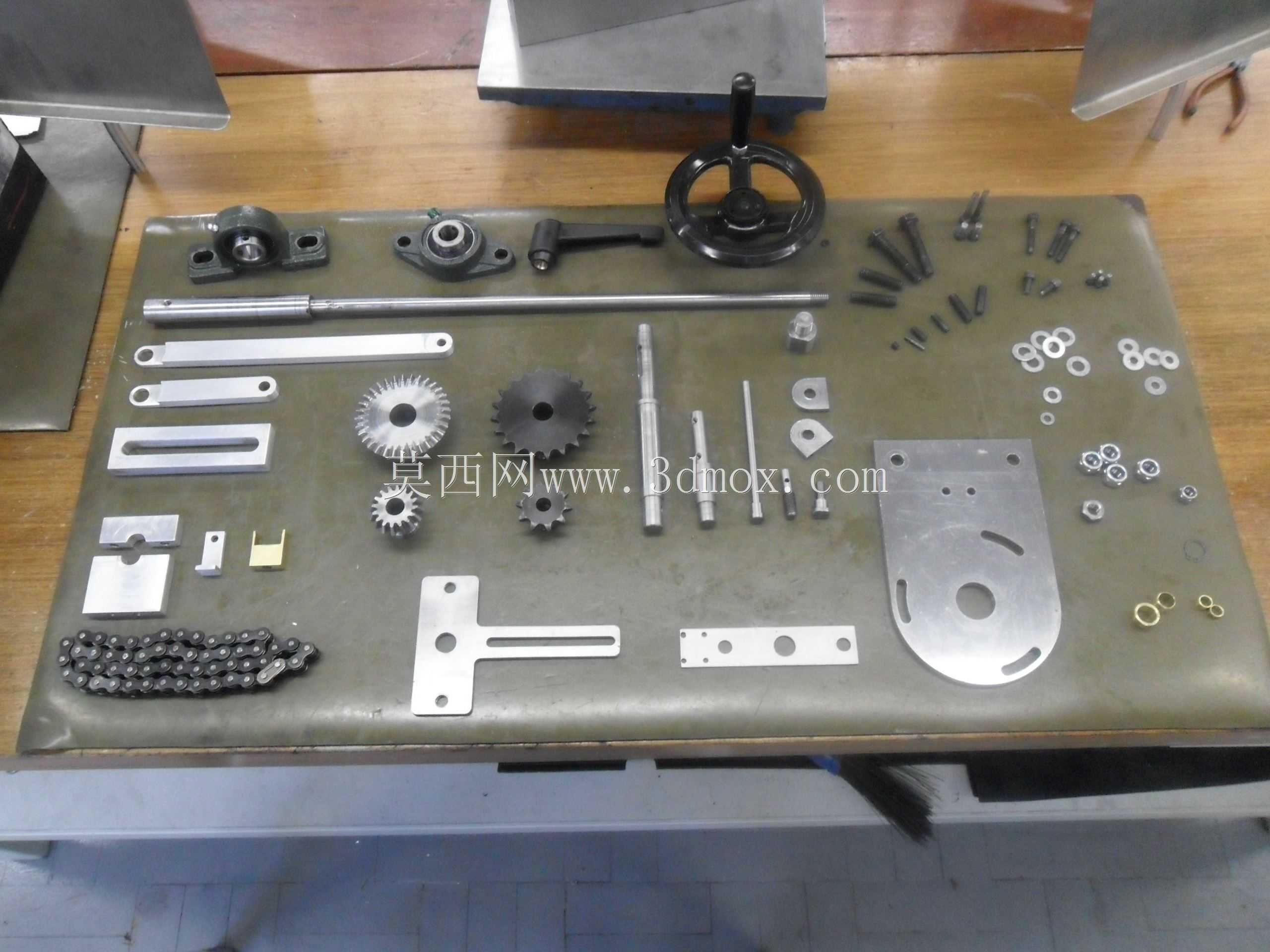

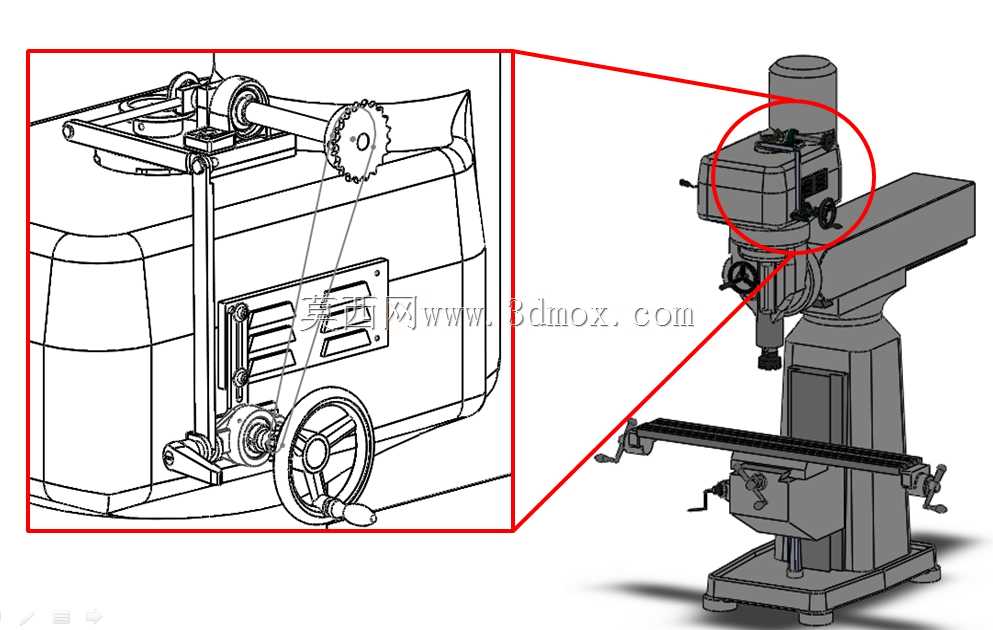

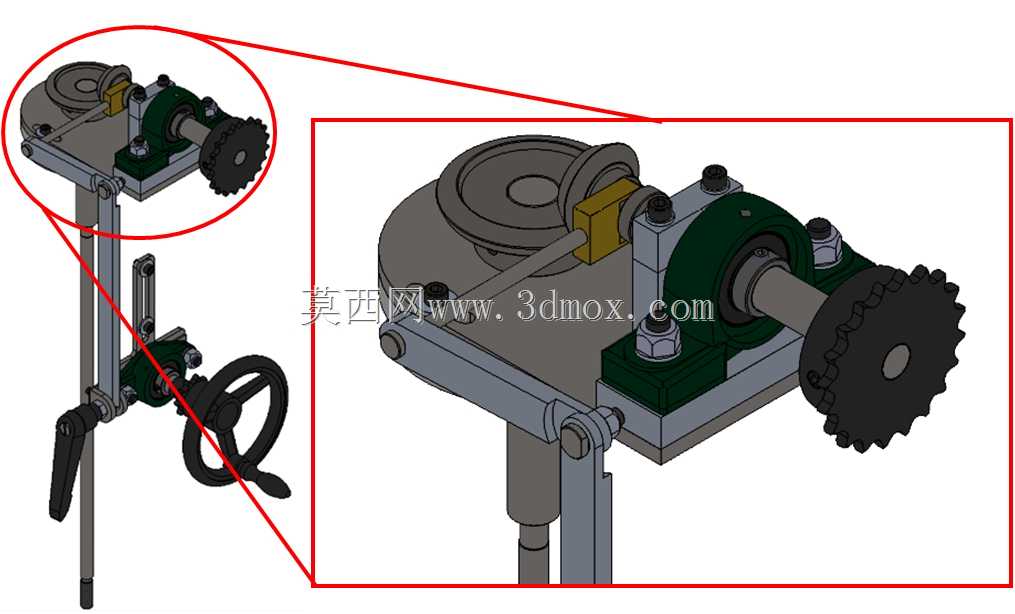

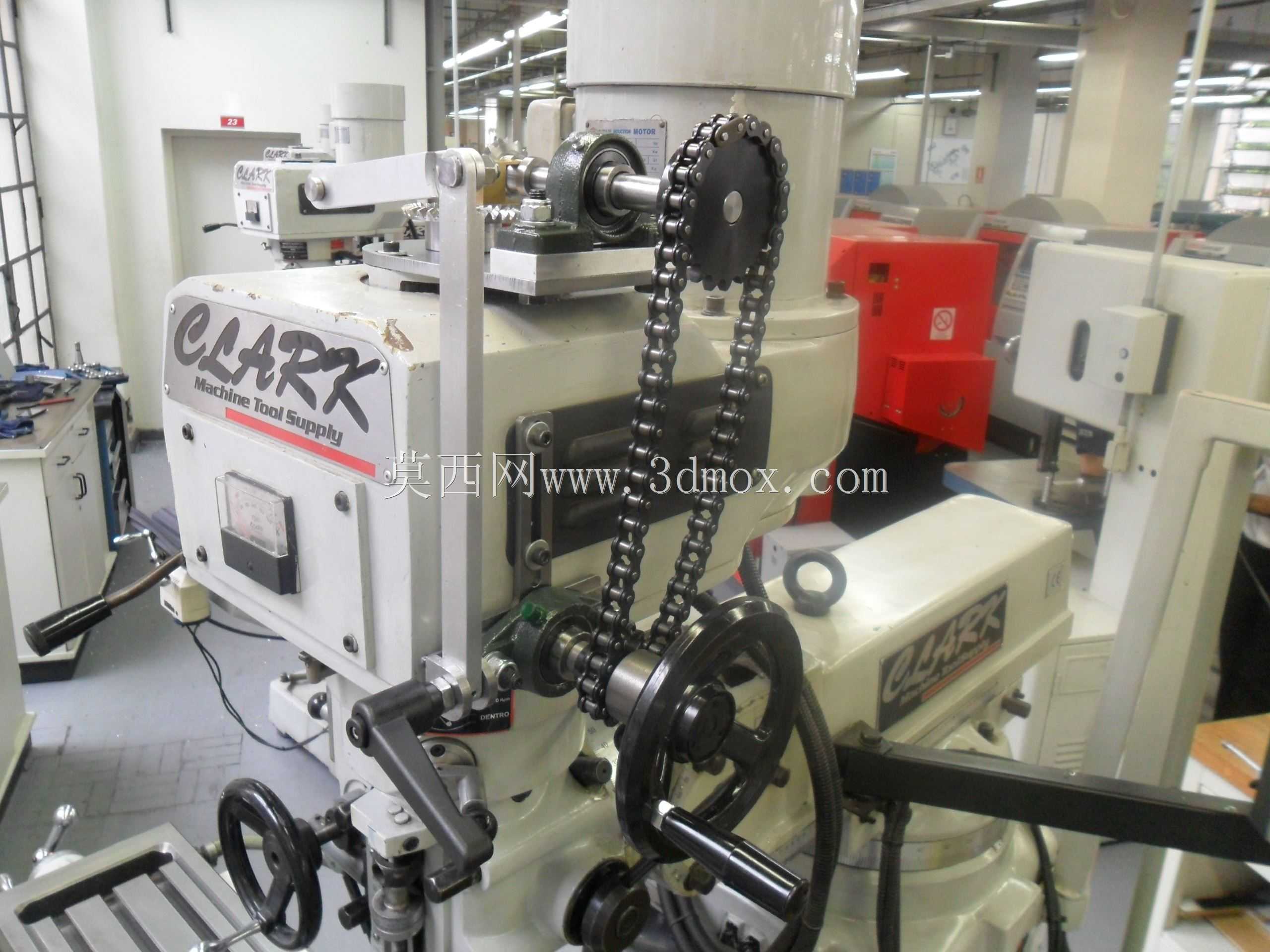

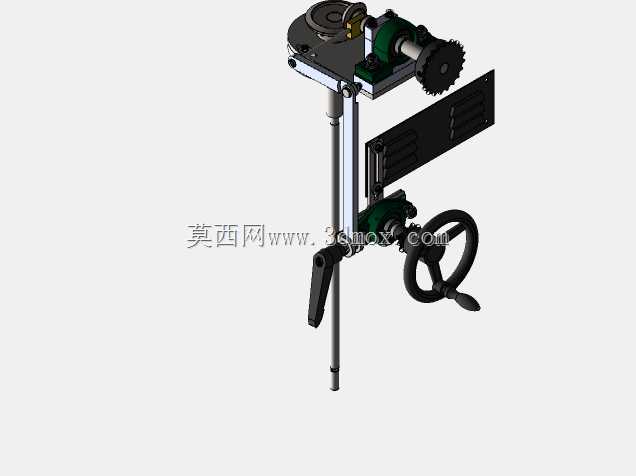

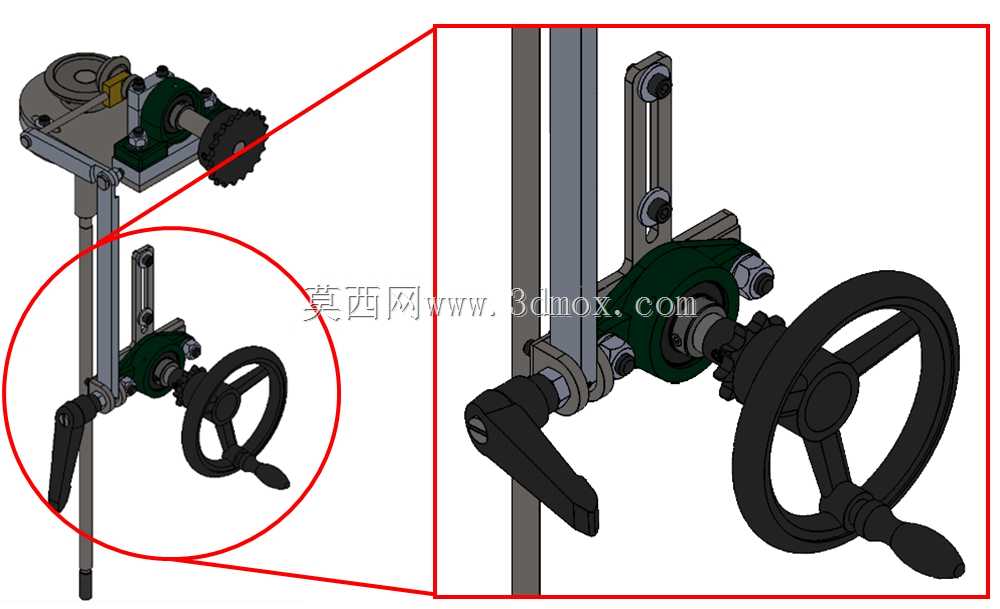

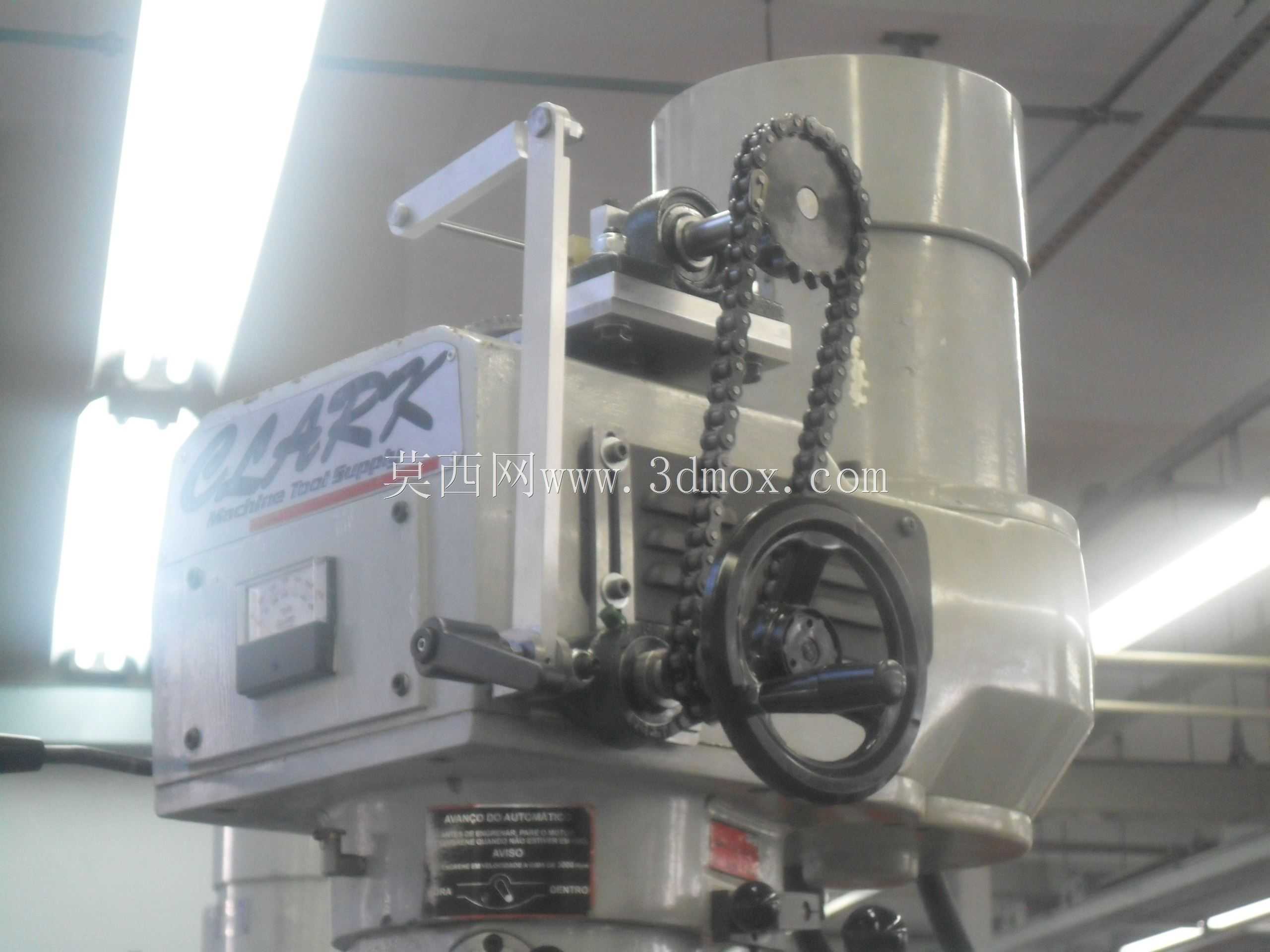

这套结构针对立式铣床的工作台进给传动环节做了针对性优化,核心是在进给手轮与传动链之间集成了扭矩限制离合器,解决传统铣床手动进给时,操作工人施力过大导致传动齿轮崩齿、丝杠过载变形的常见问题。从实际加工场景来看,车间里进行小余量铣削、孔位精修、工件找正这类需要手动微调进给的工序时,工人操作手轮的力度很难精准把控,尤其是新手操作时,遇到铣刀接触工件的瞬间阻力突增,很容易下意识加大握力转动手轮,要么造成传动件过载损坏,要么让铣刀崩刃、工件表面出现扎刀痕迹,这套带扭矩离合器的结构就是为了适配这类工况设计的。结构设计上,手轮的输入轴与进给传动的输出轴之间通过摩擦式扭矩离合器传递扭矩,预先设定好额定传递扭矩阈值,当进给阻力超过阈值时,离合器内部的摩擦副会自动打滑,切断动力传递,避免后端的丝杠、齿轮副以及前端的刀具承受过载载荷。从安装边界来看,整套机构集成在铣床床身的侧面原有手轮安装位置,不需要对原有床身的铸件结构做大范围改动,外部手轮的操作半径、安装孔位与常规立式铣床的手动进给模块保持一致,替换安装时不需要额外加工安装面,适配现有多数摇臂立式铣床的安装尺寸。传动链的布局上,手轮的转动通过离合器传递到锥齿轮换向机构,再将动力传递到工作台的纵向进给丝杠,同时保留了原有的自动进给传动接口,不会影响设备原有自动进给功能的使用,离合器的扭矩调节结构隐藏在端盖内部,日常维护时只需要拆开端盖就能调整弹簧预紧力,适配不同材质工件加工时的进给阻力需求,比如加工铝合金这类软质材料时可以适当调低扭矩阈值,加工钢材时可以根据切削余量调高阈值,兼顾操作安全性和加工效率。实际使用中,这套结构还能降低工人的操作疲劳度,不需要时刻刻意控制手轮的施力大小,离合器打滑的反馈会通过手轮传递到操作人员手上,提醒当前进给阻力过大,需要调整进给速度或者检查刀具磨损情况,从设备防护和操作体验两个维度提升铣床手动进给环节的实用性,结构内部的齿轮、轴类零件都采用常规机床常用的材料和热处理工艺,加工难度低,备件替换方便,适合在普通立式铣床的改造和新机型设计中参考应用。
