5000Kg级液压夹爪应力分配连接法兰组件

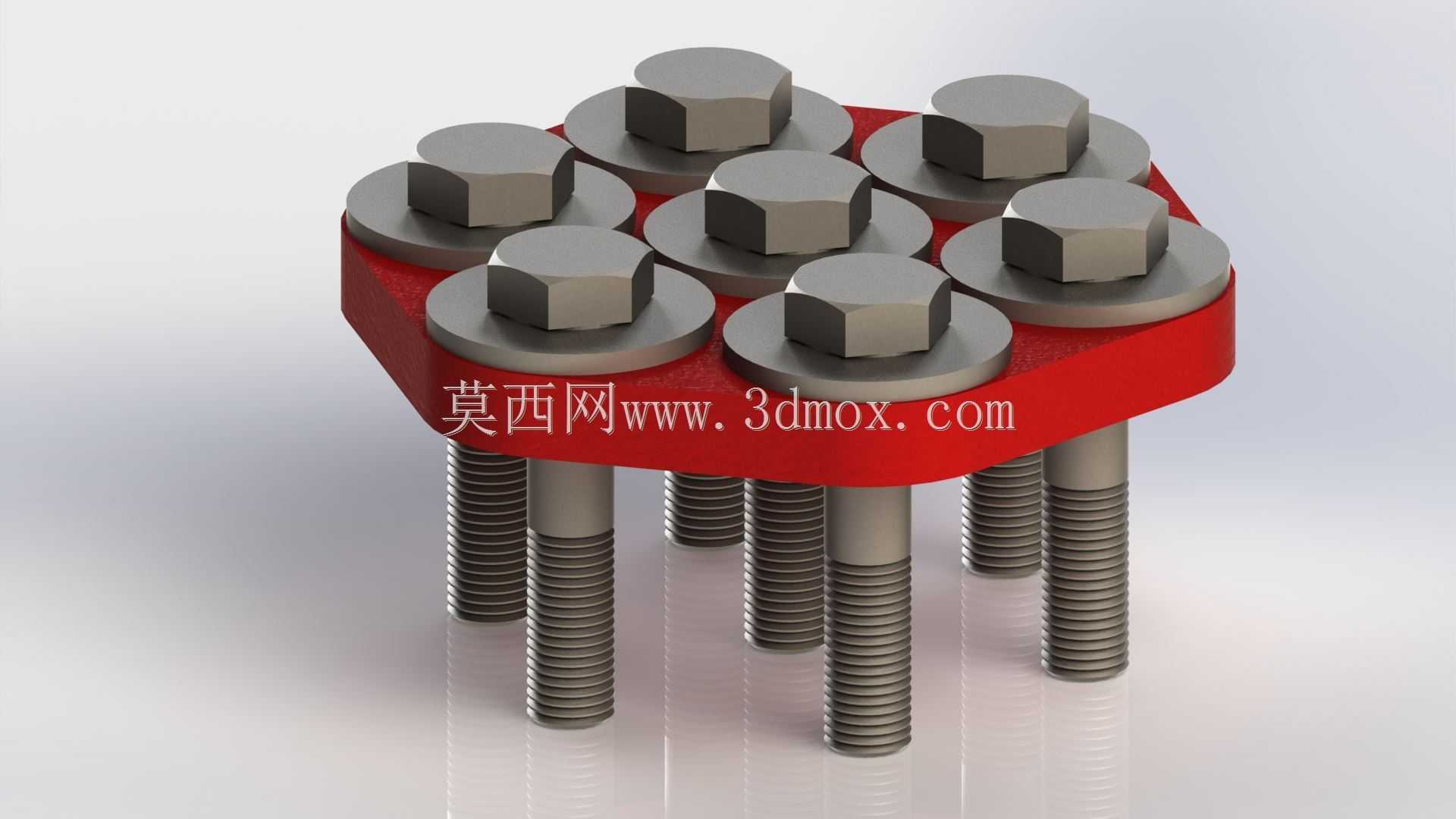

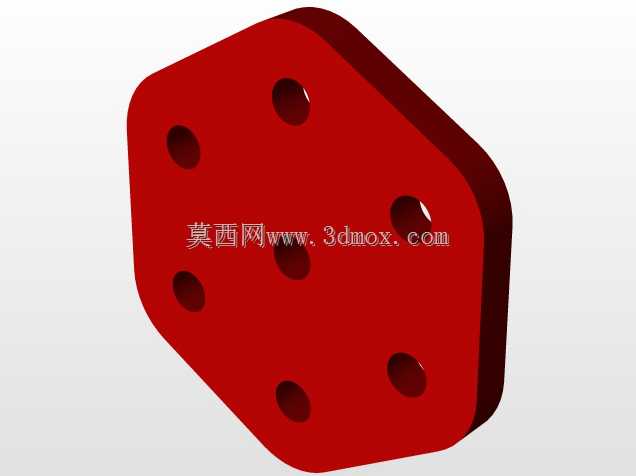

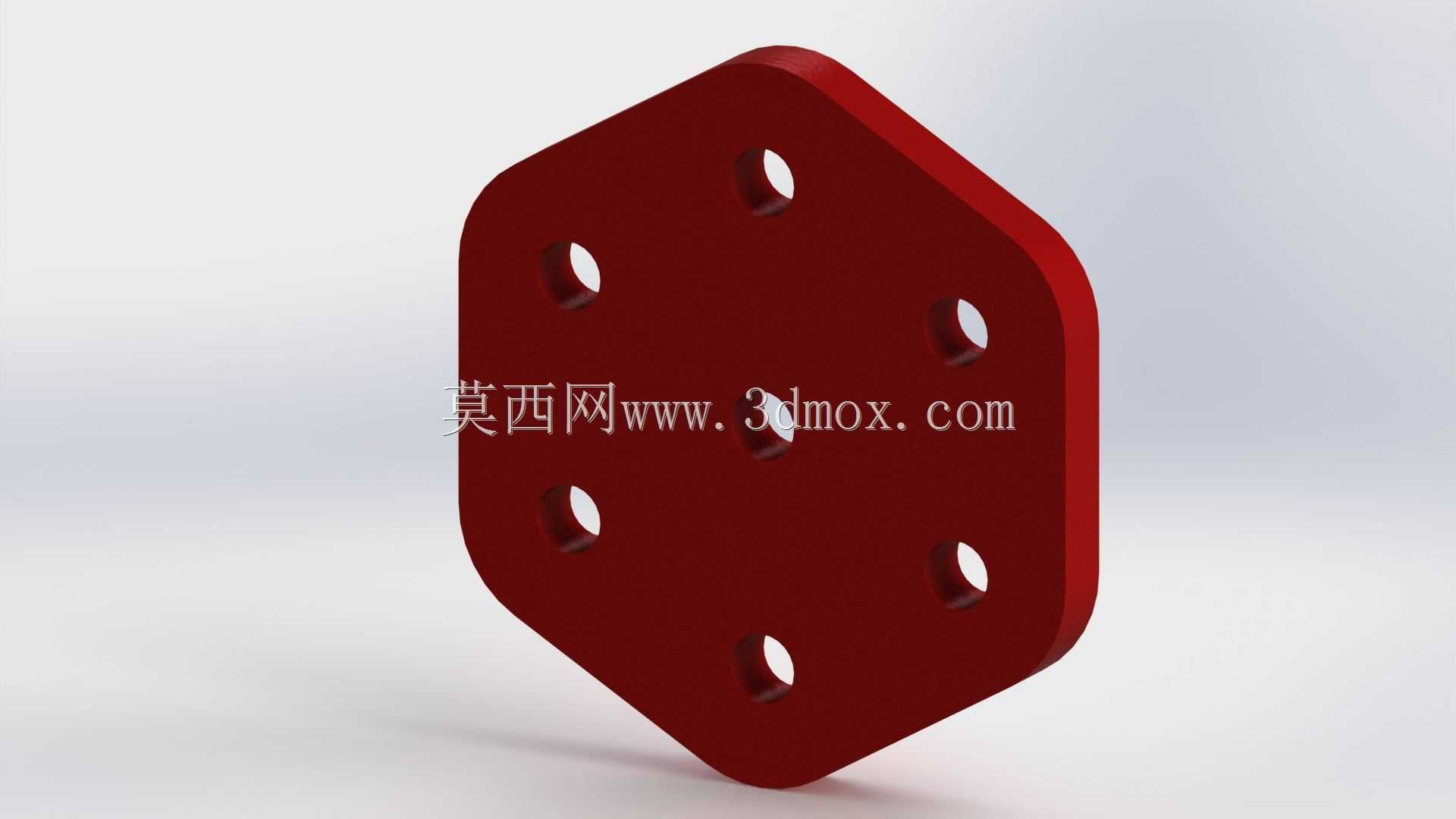

该组件应用于大吨位液压废料夹取作业场景，适配5000Kg负载级的液压夹爪执行端，核心作用是在夹取堆积金属废料的作业过程中，将单路液压输出的集中载荷均匀分散至各夹爪连接点位，避免局部应力集中导致的连接结构变形、螺栓断裂等失效问题。从结构设计逻辑来看，主体法兰板采用异形轮廓设计，没有沿用常规圆形法兰的对称结构，而是根据7组连接螺栓的排布位置做了轮廓切边处理，在保证各螺栓孔位周边结构强度满足载荷要求的前提下，尽可能压缩法兰板的整体外形尺寸，减少安装时与周边夹爪臂、液压管路的干涉空间。7组螺栓连接点位沿法兰板周向非等距排布，排布位置完全匹配下部夹爪的受力点分布，每根螺栓配套平垫结构，增大螺栓头与法兰板的接触面积，降低接触面压，避免长期交变载荷下螺栓头嵌入法兰基体造成的预紧力衰减。法兰板基体采用结构钢材质，对应DIN 1.0045也就是S355JR牌号，该材料具备良好的屈服强度与抗冲击性能，能够适配废料抓取作业中频繁出现的冲击载荷、偏载工况，不会因为瞬时过载出现脆性断裂。安装边界方面，法兰板上部对接液压执行元件的输出端，下部通过7根螺栓直接连接夹爪的各受力臂，螺栓的旋合长度经过精确计算，既保证足够的螺纹连接强度，又不会因为螺栓过长突出夹爪臂下端面，在夹取废料时剐蹭物料造成螺纹损伤。应力分配的设计思路贯穿整个组件结构，每一个螺栓孔位的周边都做了局部加厚处理，对应力流传递路径做了平滑过渡，没有出现直角突变的结构，避免应力集中点的产生。在实际作业过程中，当液压系统输出夹紧力时，法兰板会将来自中心的轴向推力均匀传递到每一根连接螺栓上，让各个夹爪臂的受力偏差控制在5%以内，保证夹取废料时各个爪点的夹紧力一致，不会出现局部夹力不足导致的废料脱落问题。组件的外露端面做了平整处理，没有多余的凸台结构，方便后期加装防护盖板，阻挡作业过程中飞溅的金属碎屑进入连接缝隙，减少螺栓卡滞、锈蚀的概率，降低日常维护的工作量。
