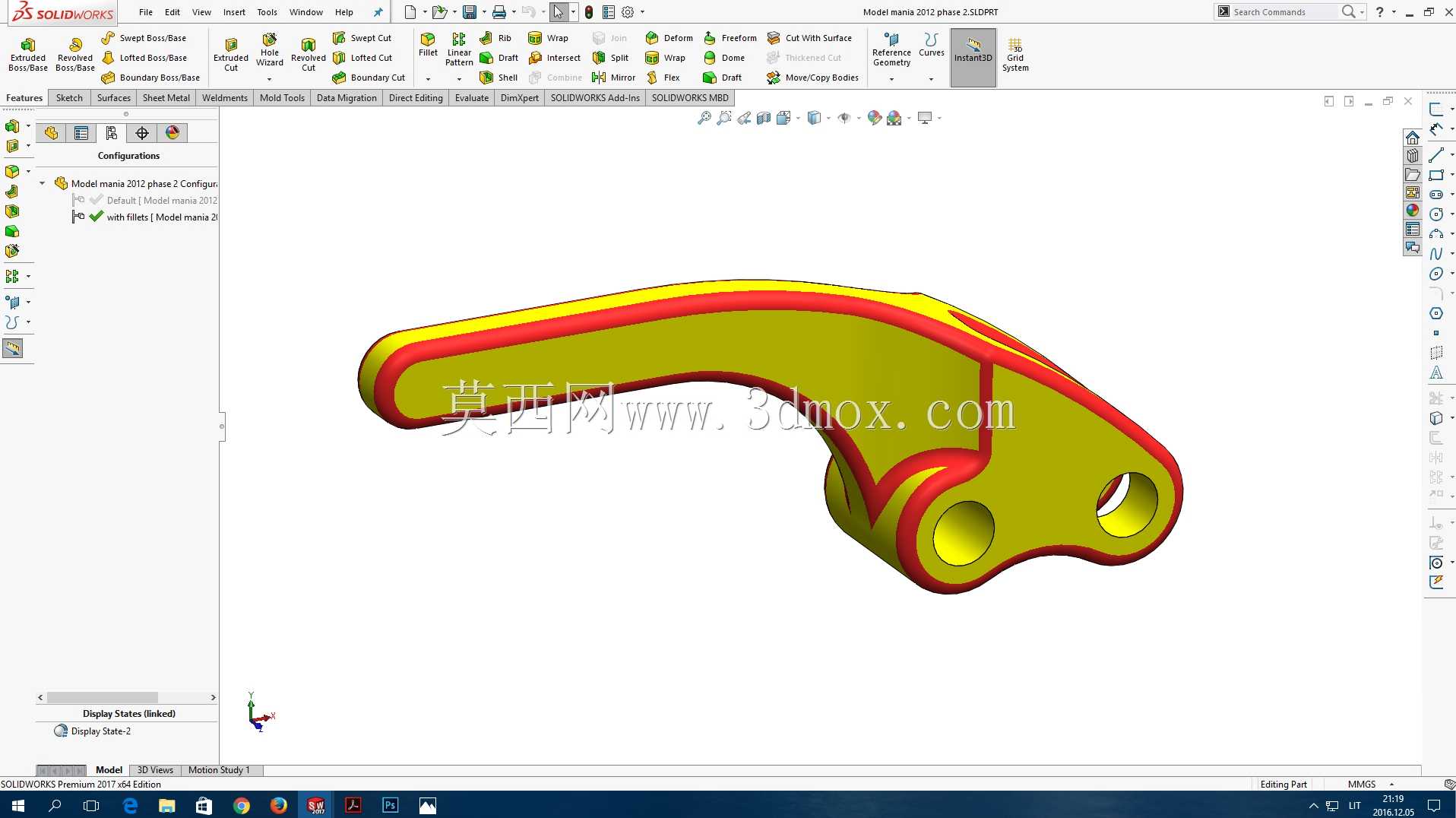

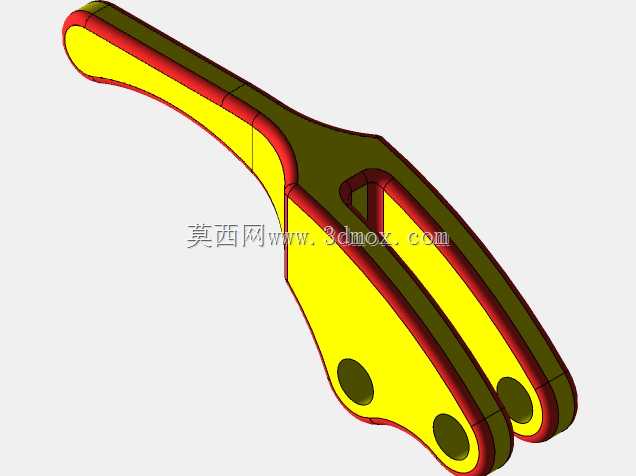

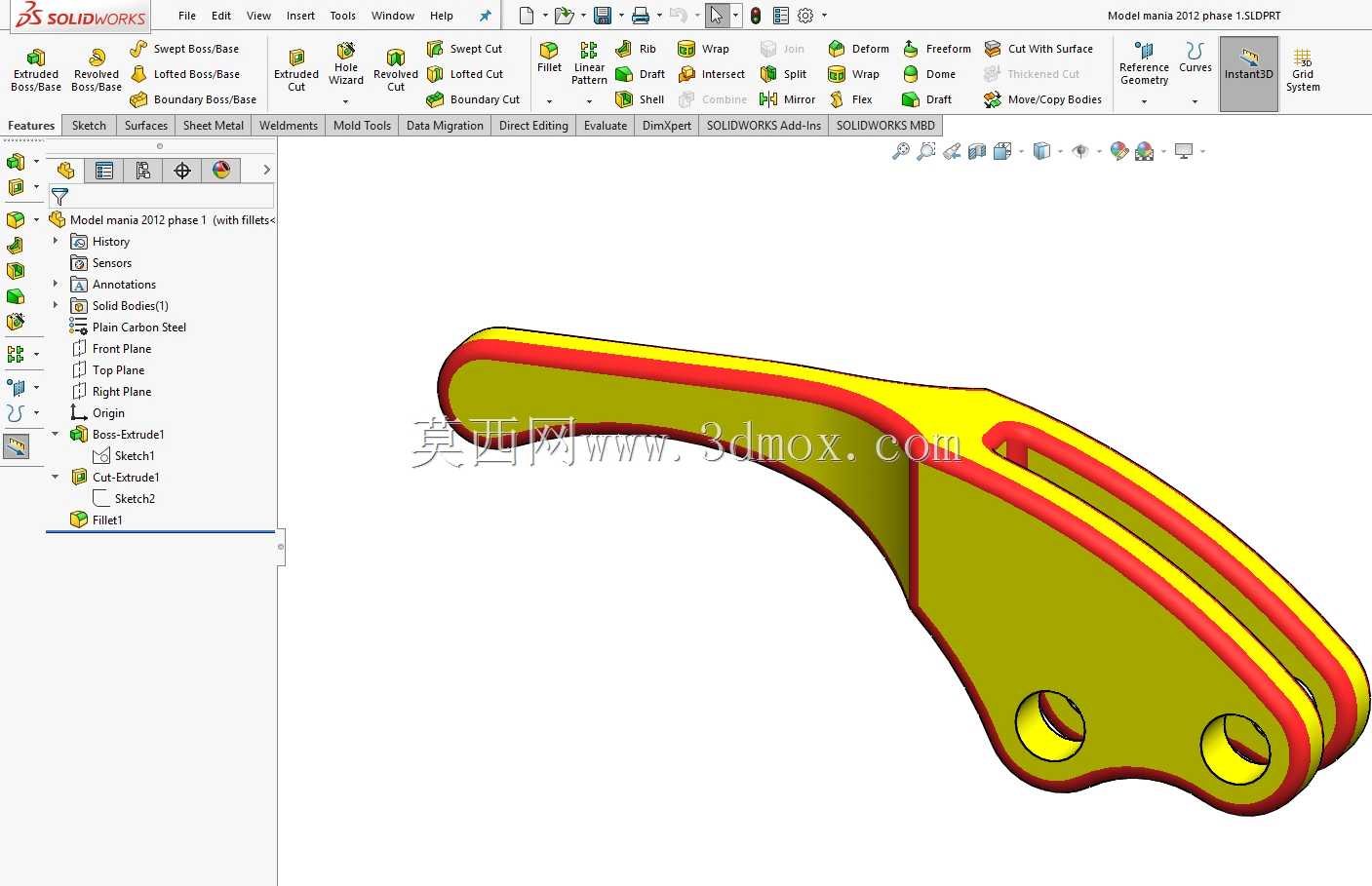

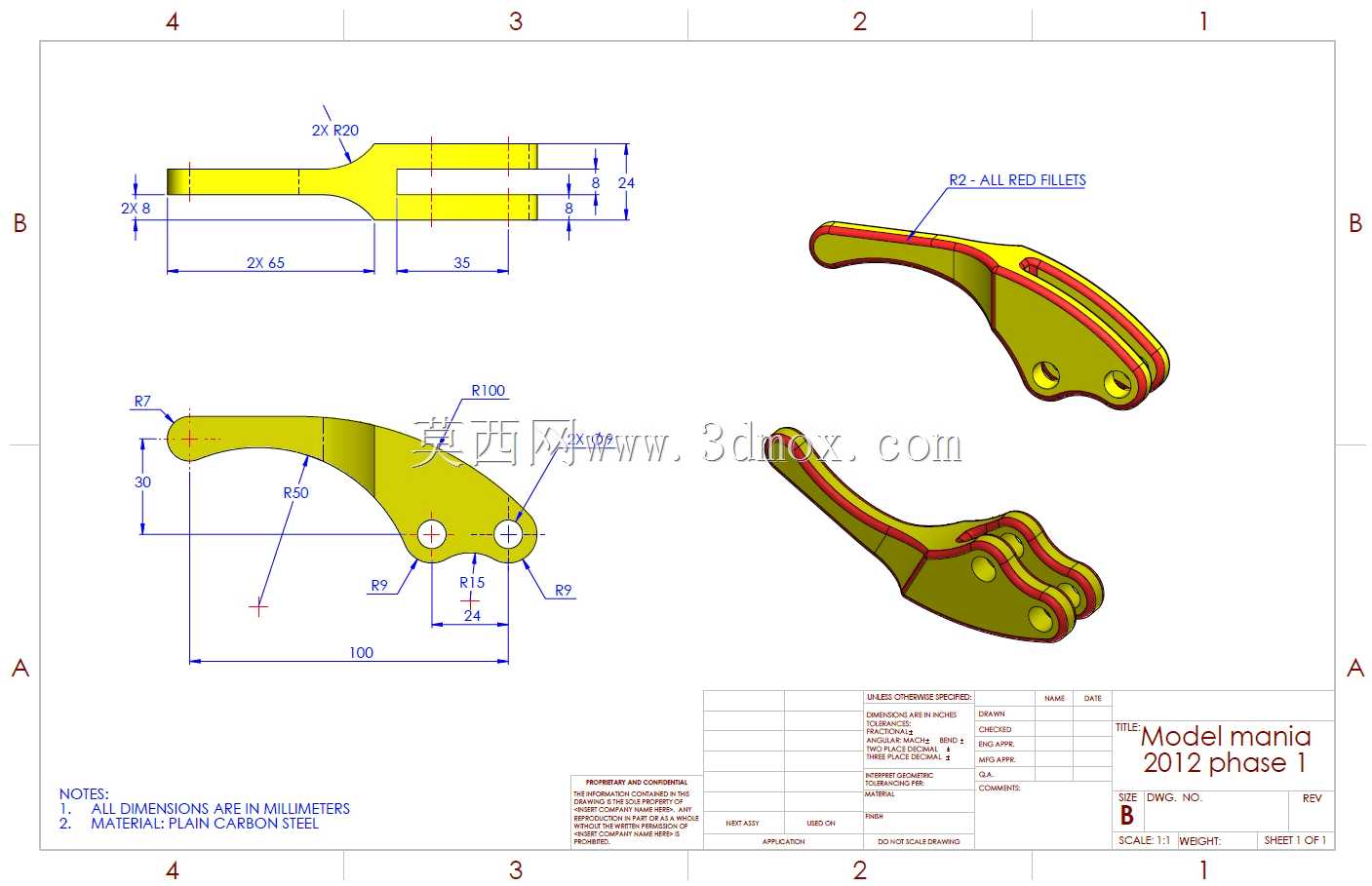

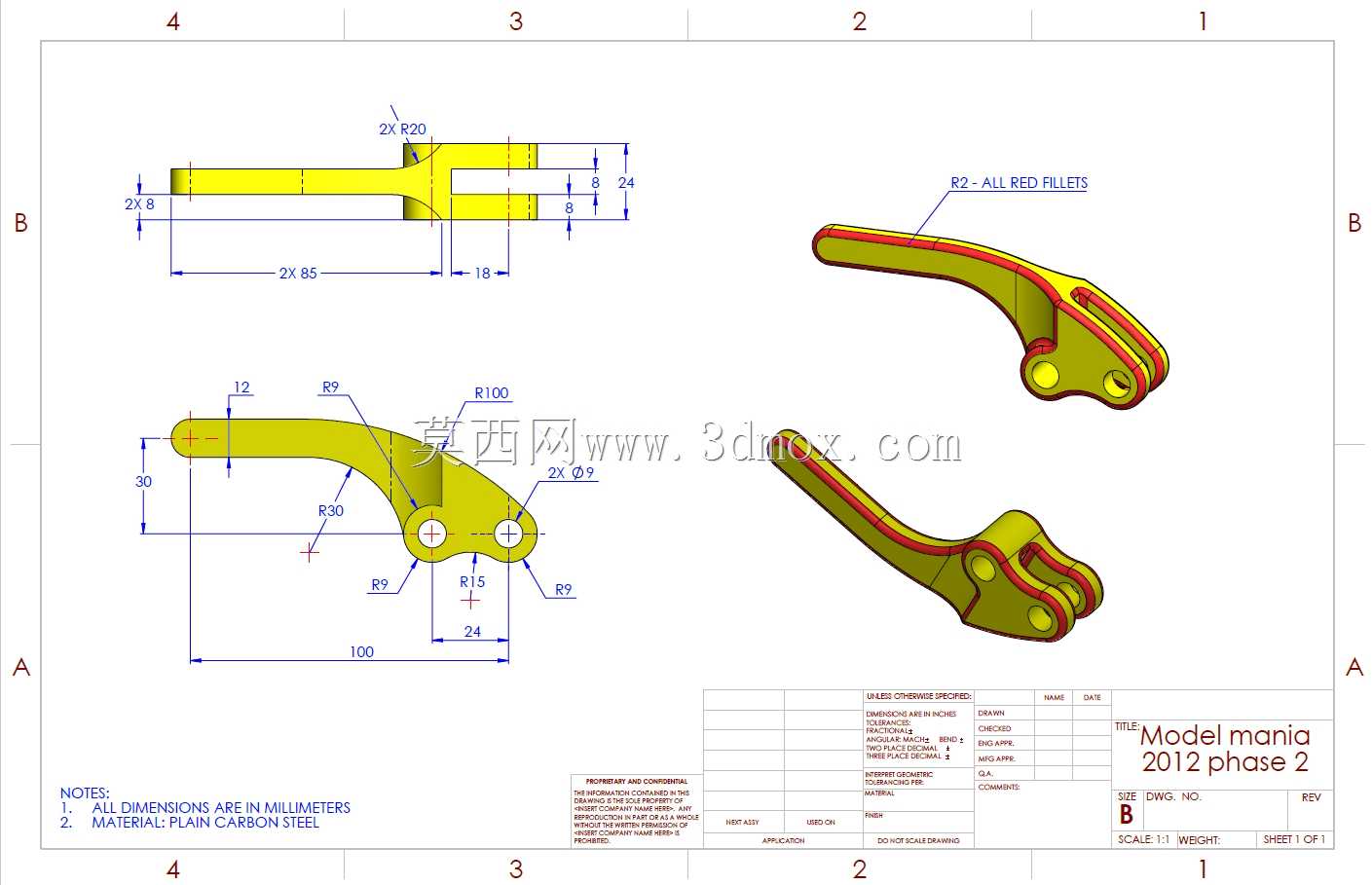

该零件属于操纵传动系统中的受力杠杆类构件,整体采用叉形端头加弧形长臂的结构布局,主要应用于需要小行程扳动实现机构切换、锁止或离合动作的设备场景中,常见于小型工业设备的操作端、轻工机械的档位切换机构、专用工装的锁紧触发单元,依靠绕固定铰接点的转动完成力的传递与动作输出。从结构设计逻辑来看,长臂段采用渐变截面设计,从握持受力端向叉形铰接端逐步过渡厚度,既保证扳动时的手部施力舒适度,又能在受力集中的铰接区域预留足够的结构强度,叉形端头的双片式结构可以卡入配套的传动拨块,通过两个同轴铰接孔实现与固定基座的转动连接,转动过程中叉口的间隙可以容纳配套拨销的活动空间,避免运动干涉。零件所有外露棱边均做了圆角过渡处理,一方面消除加工后的锐边毛刺,避免装配和操作过程中划伤操作人员,另一方面可以减少应力集中,提升零件反复受交变载荷时的疲劳寿命,长臂上的弧形轮廓并非单纯的造型设计,而是根据实际扳动行程的运动包络做的避空设计,确保转动全程不会与周边的基座、护罩等相邻构件发生碰撞。从尺寸边界来看,零件整体长度方向的最大尺寸为100毫米,叉形端头的宽度方向尺寸为24毫米,长臂最窄段厚度为8毫米,两个铰接孔的中心距为16毫米,铰接孔的中心距离长臂最远端的垂直高度为30毫米,安装时仅需要通过对应直径的销轴穿过两个铰接孔将其固定在基座上,预留的转动角度范围可以覆盖常规操纵动作的行程需求,不需要额外预留过大的安装空间。零件采用普通碳素钢作为加工材质,完全可以满足日常操纵场景下的强度需求,加工时可以先通过铣削完成外形轮廓的粗加工,再对铰接孔进行铰孔处理保证孔的同轴度与尺寸精度,最后对所有棱边做倒钝处理即可完成加工,不需要复杂的热处理或者表面处理工序,加工成本低,互换性强,适合批量配套生产。在实际装配调试时,需要注意叉形开口与配套拨销的配合间隙,既要保证转动时无卡滞,也要避免间隙过大导致操纵行程出现空程,长臂段的受力端可以根据实际使用需求加装防滑护套,提升操作时的摩擦力,减少操作打滑的风险。
