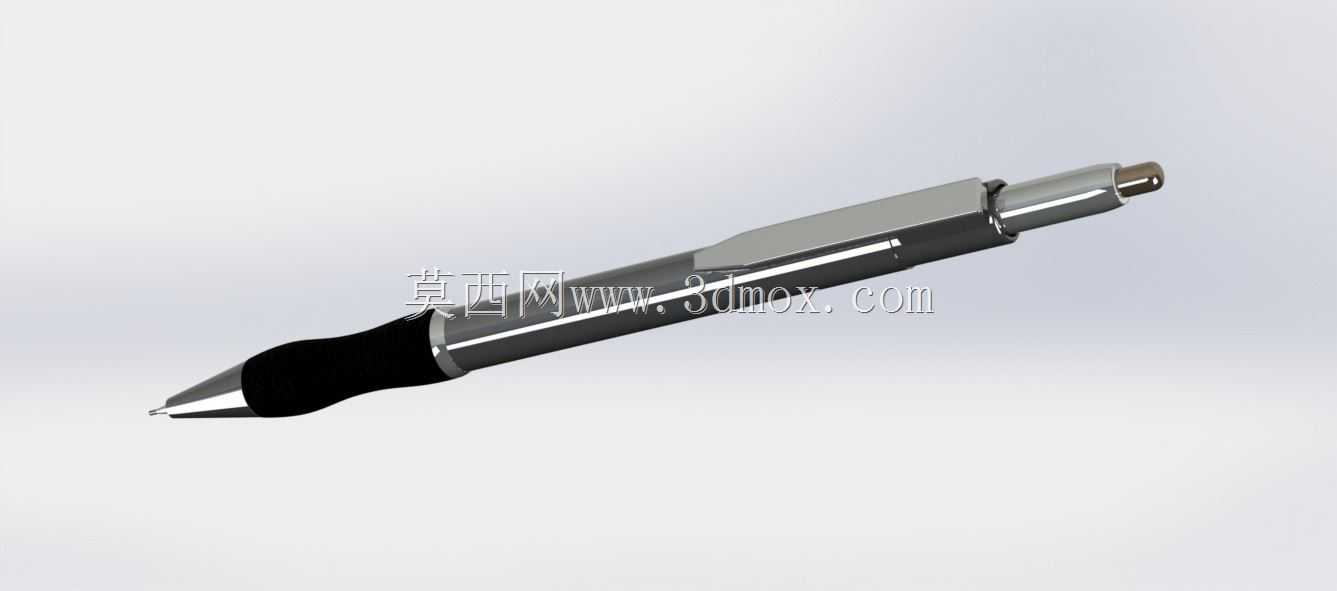

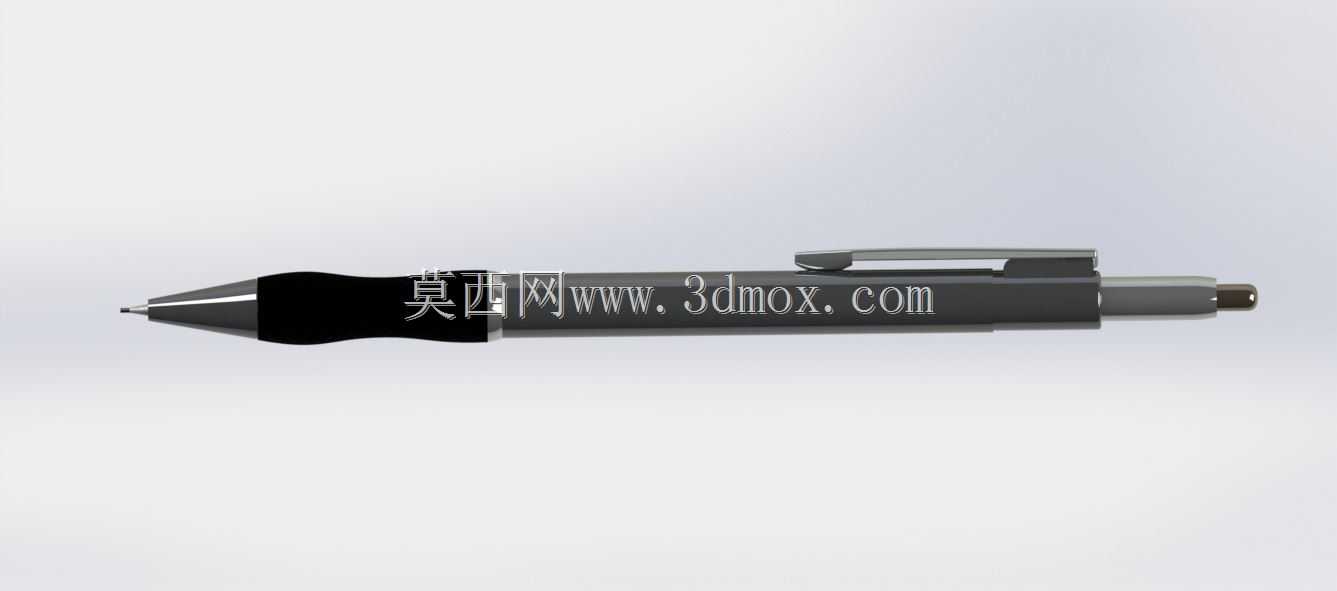

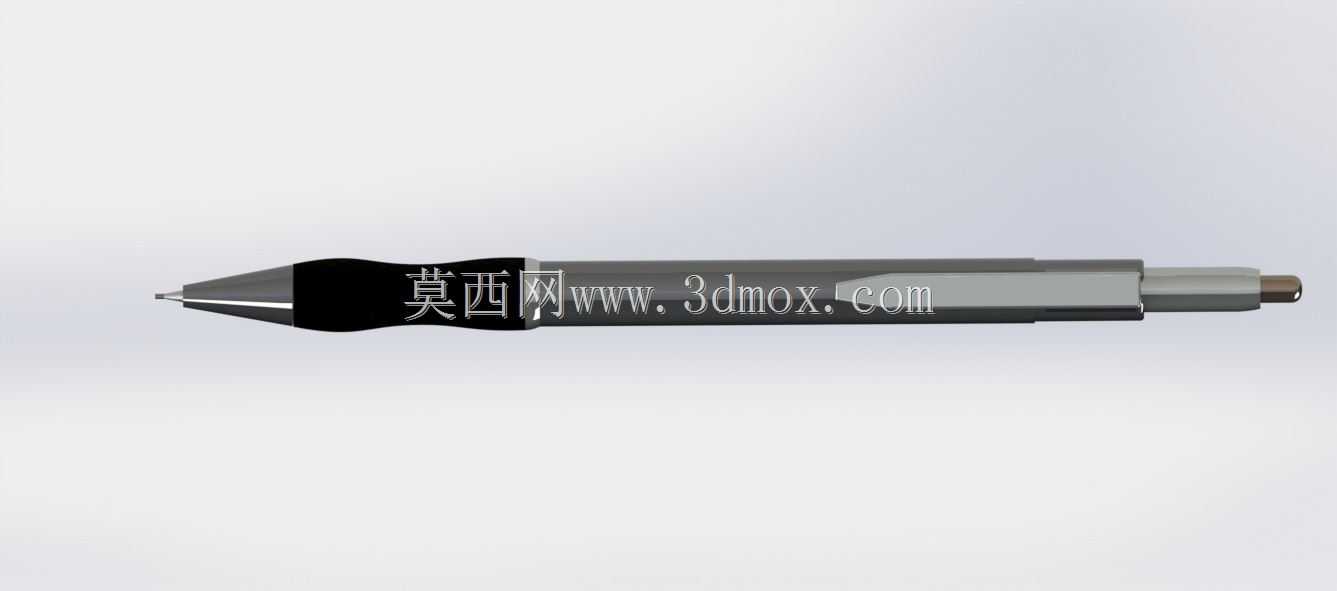

按动式银杆自动铅笔结构设计

这款按动式自动铅笔的结构设计，核心围绕日常书写、绘图标记场景的实际使用需求展开，在笔身握持区做了软胶包覆处理，能降低长时间书写握持时的局部压强，减少手部疲劳，适配学生日常记笔记、工程人员现场手绘标记、办公场景快速记录等多类使用场景。从结构逻辑来看，整笔采用经典的按动出芯结构，内部集成了储芯管、按动回弹机构、铅芯夹持爪、出芯导管几个核心功能模块，按动顶端按键时，夹持爪会向前推出固定长度的铅芯，松开按键后回弹弹簧带动夹持爪复位，同时自动锁止铅芯位置，避免书写过程中铅芯回缩，出芯长度控制在0.3-0.5mm区间，既保证书写时铅芯有足够露出长度，又能减少铅芯受力断裂的概率。笔身中段采用金属质感的圆柱笔杆设计，握持区直径设置为11mm，符合成年人手部握持的舒适尺寸范围，笔身总长度控制在145mm左右，收纳状态下不会占用过多笔袋空间，携带时不会因为长度过长产生硌压感。笔夹部分采用一体化的金属冲压结构，固定在笔身上半段，夹持间隙设置为2mm，能够稳定夹在笔记本封皮、工装口袋边缘，避免日常携带时笔具滑落丢失。笔尖部分采用金属锥形导向结构，导向口内径略大于铅芯直径，既可以给铅芯提供足够的侧向支撑，减少书写时铅芯的晃动量，又能在铅芯断裂时快速排出残芯，不会出现堵芯无法出芯的问题。设计过程中重点做了运动干涉校验，按动行程设置为4mm，刚好匹配夹持爪的开合行程，不会出现按动空程过大或者按到底仍无法出芯的问题，各零件之间的配合间隙控制在0.05-0.1mm之间，既保证零件组装时的顺畅度，又不会因为间隙过大导致笔身晃动产生松散感。笔尾的按动按键做了圆弧过渡处理，按压时接触面贴合指腹轮廓，长时间反复按动也不会产生明显的硌痛感，笔身内部的储芯管可以容纳10根左右的标准0.5mm铅芯，减少日常使用时频繁补充铅芯的频次。
