SolidWorks圆角与拔模特征实操教学案例

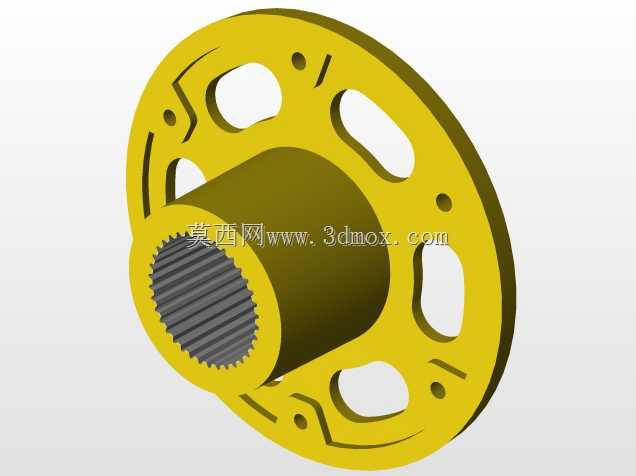

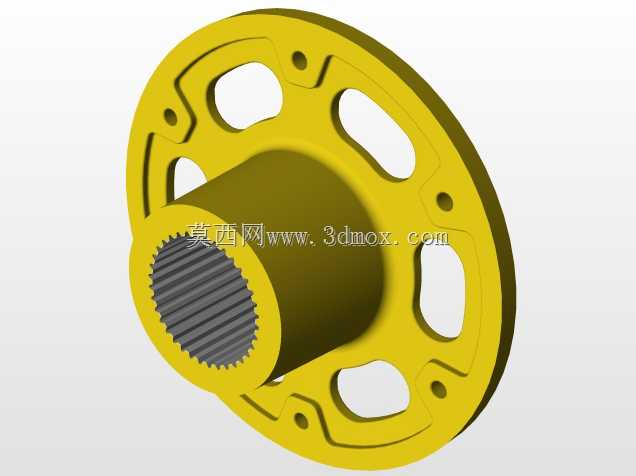

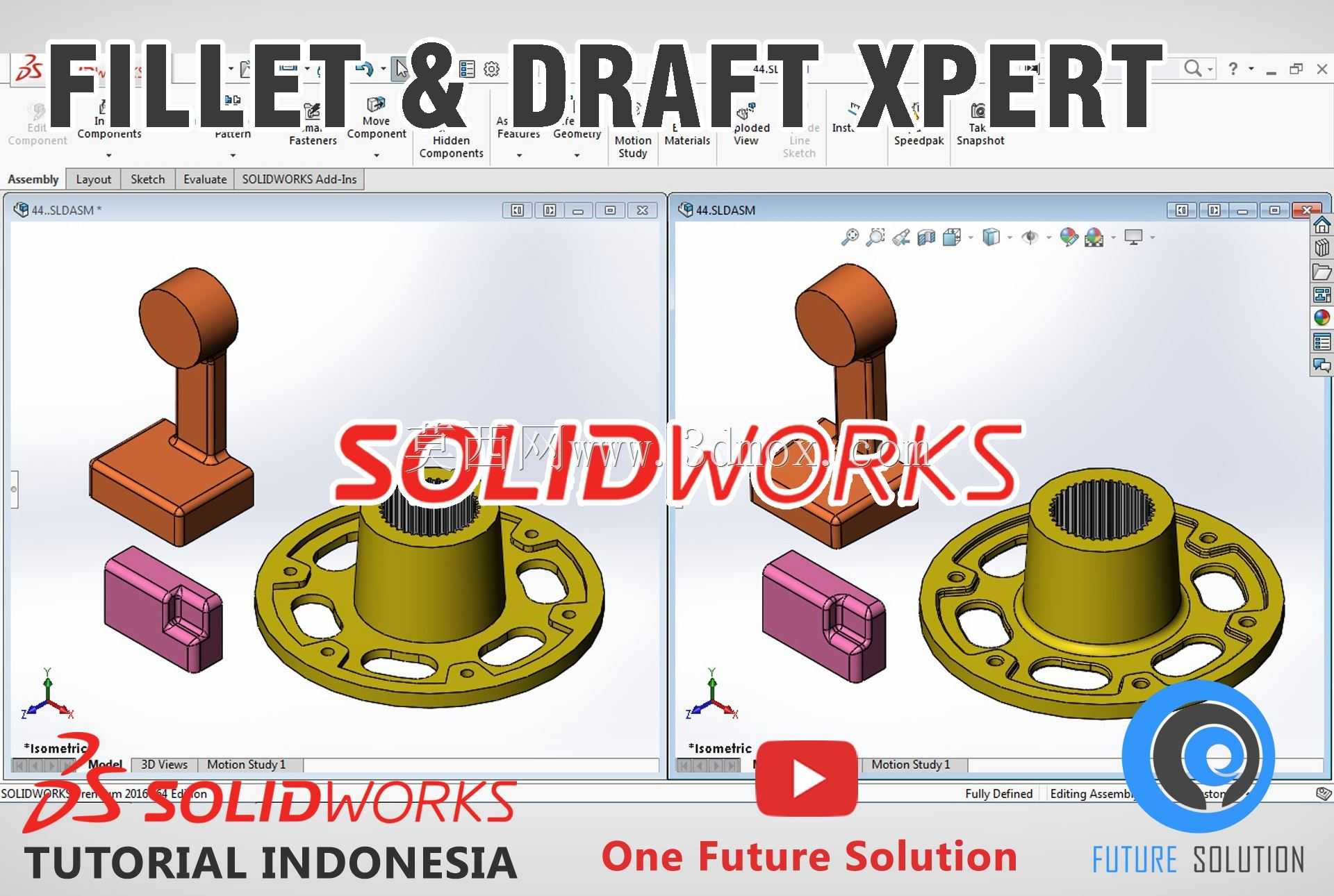

这套建模案例围绕机械零件加工前的结构特征处理展开，覆盖了常规传动类、支撑类零件的圆角与拔模设计全流程，适配注塑、铸造类零件的前期结构设计需求。在实际生产场景中，这类特征处理直接影响零件的脱模顺畅度、应力集中系数以及后续装配的匹配精度，很多新手建模时容易忽略圆角的转角过渡逻辑，或是拔模角度的方向一致性，导致后续出工程图标注混乱，或是加工时出现脱模拉伤、应力断裂的问题。案例里的带法兰衬套类零件，建模时先完成基础回转体与法兰孔的阵列，再通过圆角专家功能处理法兰边缘与筒身衔接处的变半径圆角，这里要注意圆角半径不能超过法兰壁厚的三分之一，否则会出现局部壁厚过薄，注塑时产生缩痕，铸造时出现冷隔缺陷。旁边的L型支撑座零件，拔模处理时要以安装底面为分型面，支撑柱与底座衔接的内圆角要和外圆角做半径差，避免合模时出现飞边。还有小型滑块类零件，拔模方向要和滑块抽芯方向保持一致，圆角处理要避开滑动配合面，防止配合间隙出现偏差影响滑动顺畅度。建模思路上没有采用先做全特征再统一倒圆角的常规流程，而是先对需要拔模的直面做拔模处理，再针对不同衔接区域的受力情况设置不同的圆角参数，比如承重衔接位置采用大半径圆角分散应力，非配合外观面采用均匀圆角提升质感，配合安装面仅做极小的倒角去毛刺，不做圆角处理保证安装贴合度。从安装边界来看，法兰衬套的安装孔位中心距、底座的安装槽尺寸都预留了标准件的装配公差，圆角处理时没有侵入安装孔的配合区域，拔模角度设置在1度到1.5度之间，既满足脱模需求，也不会导致零件上下端尺寸偏差超出公差范围。这类特征处理技巧可以直接复用在各类传动支撑零件、注塑结构件的建模流程中，帮助设计人员规避特征建模时的常见错误，减少后续改模、修模的工作量，提升从三维模型到生产加工的转化效率。
