气动起重设备核心本体结构设计

气动起重机本体作为气动起重设备的核心承载与动力转换单元，在车间重型工件转运、易燃易爆工况物料吊装、狭小空间设备检修吊装等场景中承担核心作用，相比电动起重设备，其以压缩空气为动力源，无电火花风险，适配石化、煤矿井下、涂装车间等对防爆有硬性要求的作业环境，同时具备过载自动保护、动作响应快、结构紧凑的特点，可在频繁启停的吊装作业中保持稳定输出。

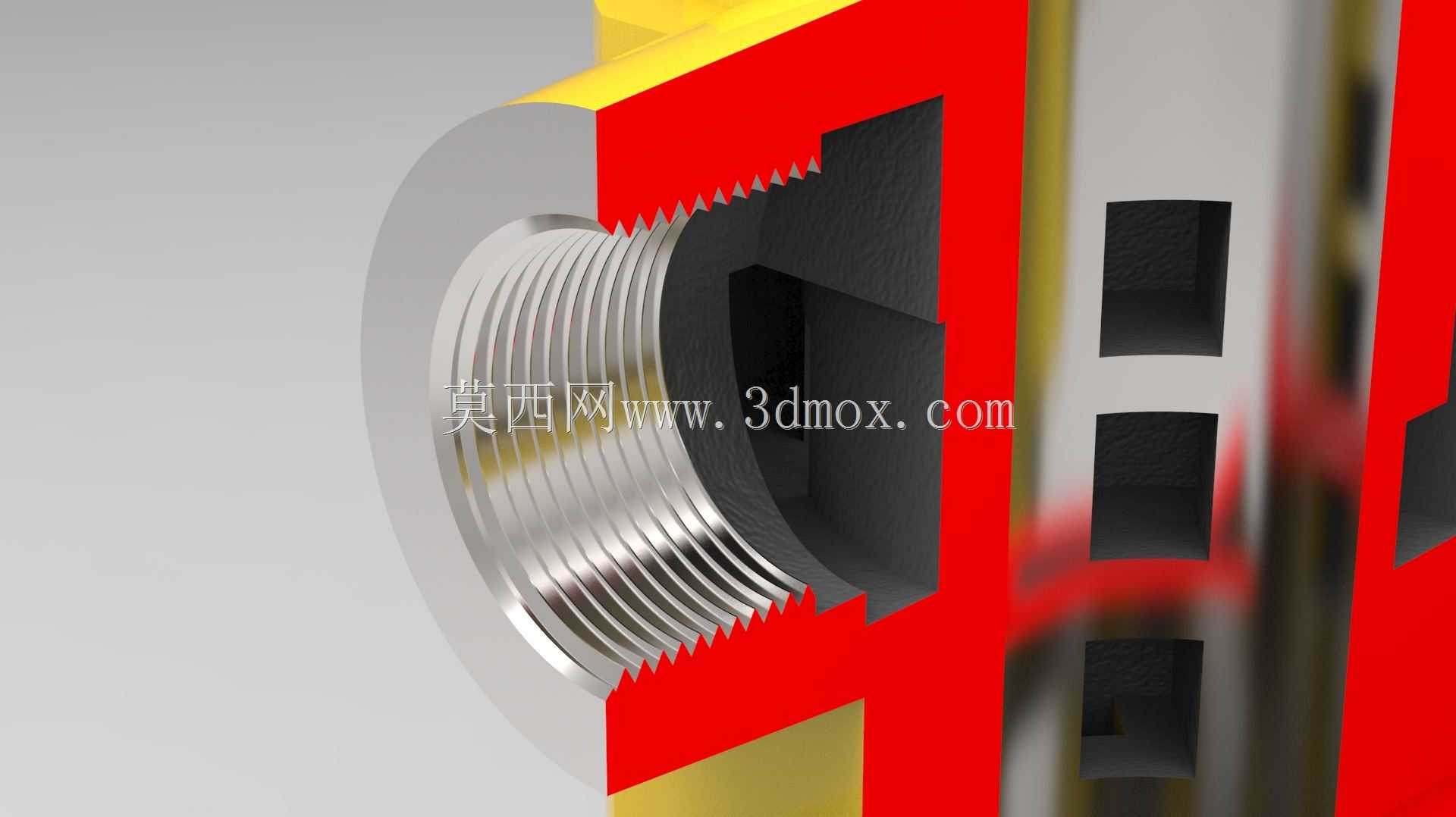

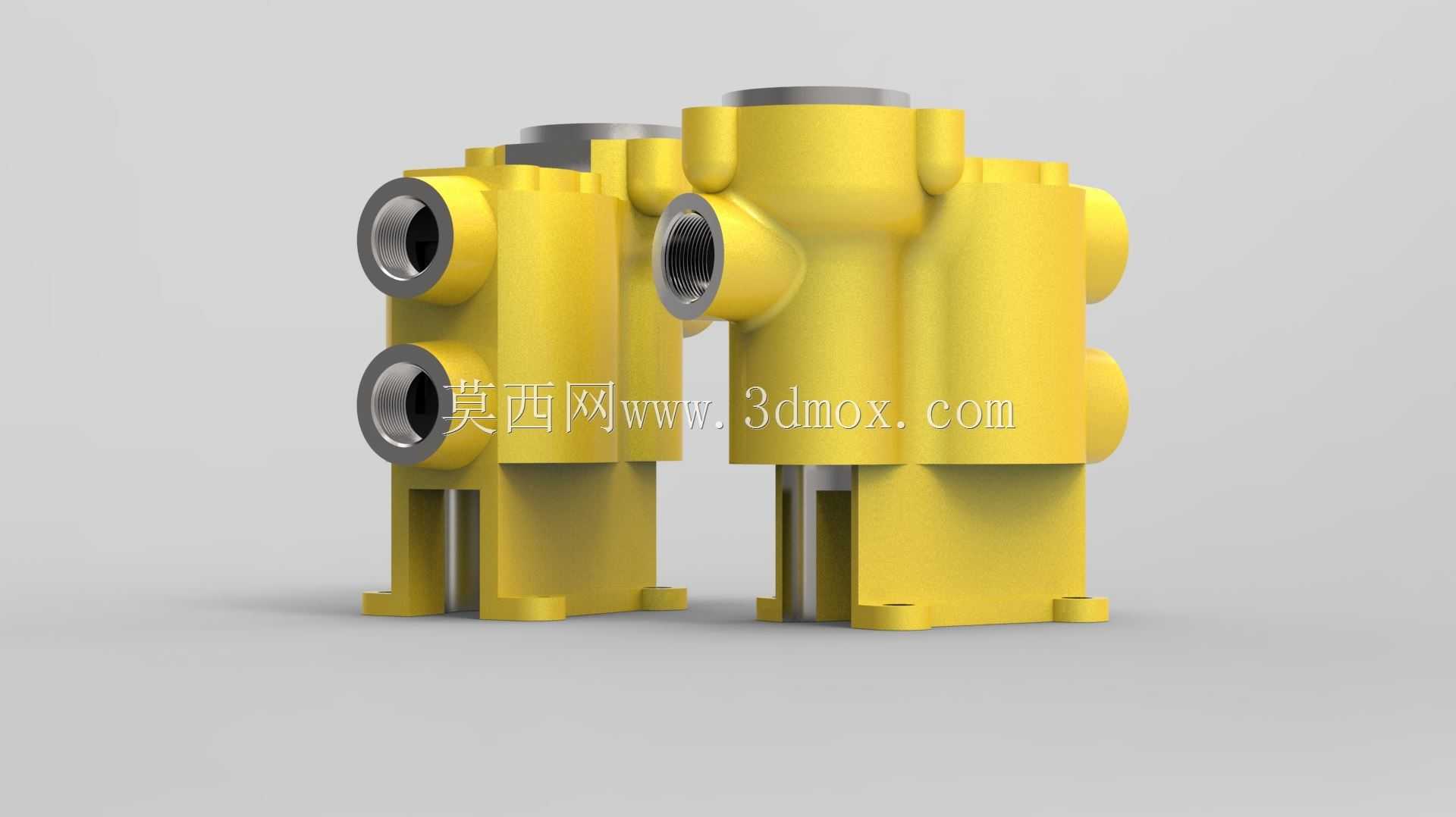

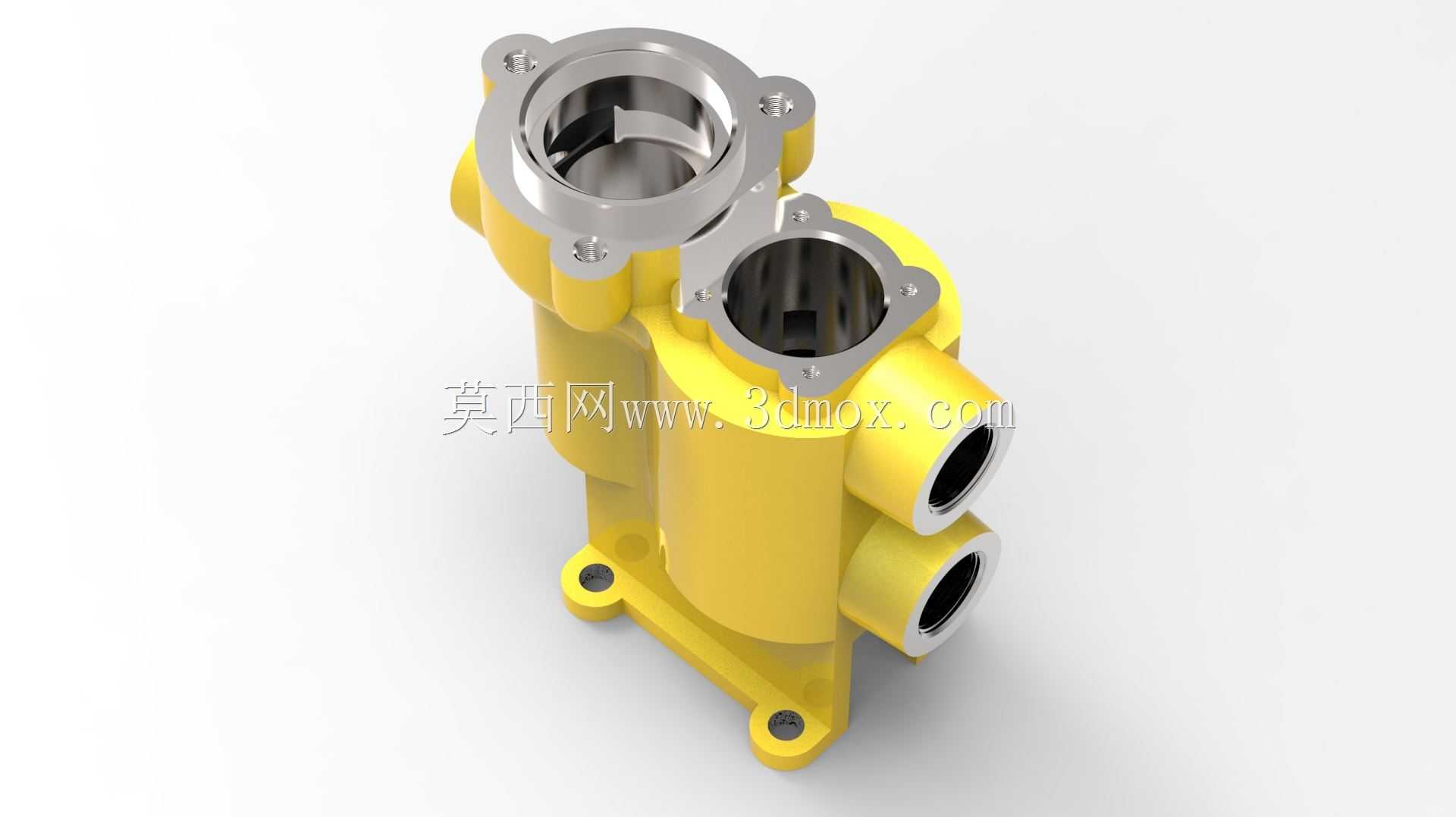

从结构设计逻辑来看，该本体采用集成式阀块与承载腔体一体化布局，将气路换向、压力调节、承载受力的结构整合在同一铸造型腔内部，减少了外接管路的连接点，从根源上降低了压缩空气泄漏的概率，同时压缩了整体安装空间。本体外部的接口采用标准化内螺纹设计，可直接对接车间通用的压缩空气管路，无需额外加工转换接头，两侧对称分布的气路接口分别对应起升、下降两个动作的气路输入，接口处的金属镶圈设计可避免反复插拔气管造成的本体磨损，延长部件使用寿命。

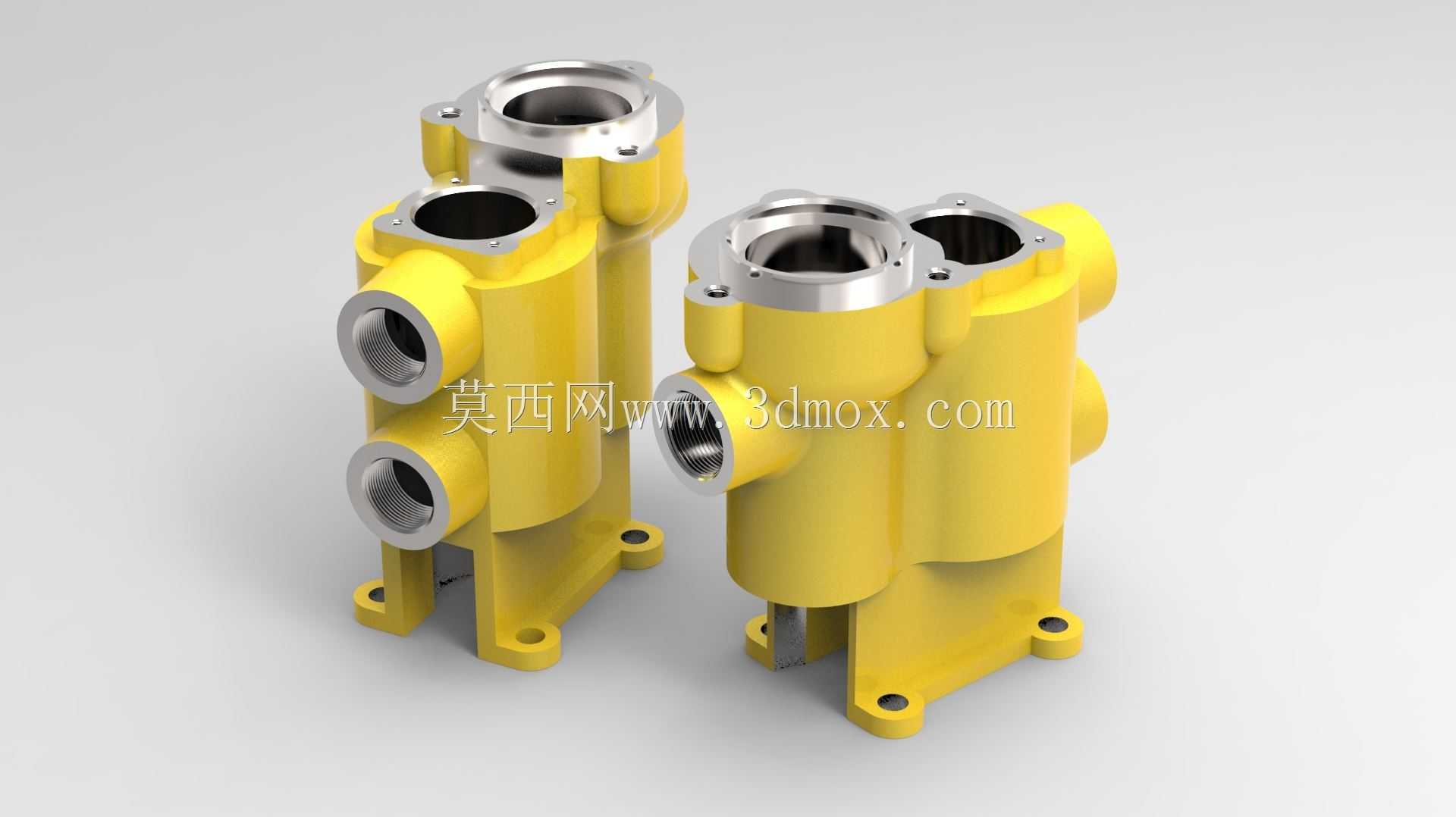

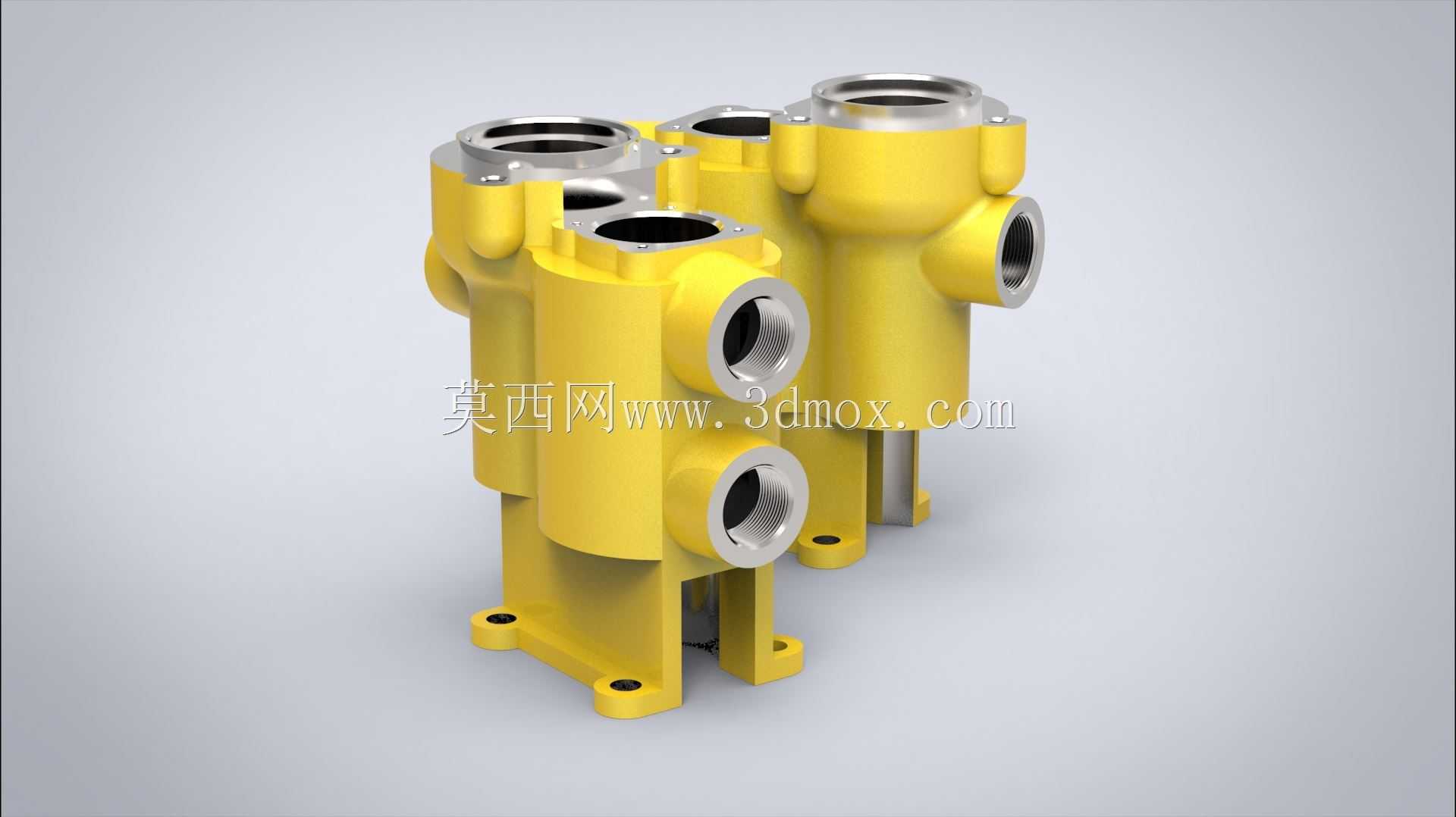

在安装边界层面，本体底部设置有对称分布的安装支脚，支脚处预留的沉头安装孔可直接通过螺栓固定在起重设备的行走机架或者固定吊点基座上，安装时需保证本体的轴线与吊装受力方向保持同轴，避免侧向分力长期作用造成腔体内部密封件偏磨。本体上部的输出端可直接连接吊钩、吊具或者气动葫芦的起升链条，输出端的密封采用组合式密封圈结构，可在0.6-0.8MPa的常规车间供气压力下保持无泄漏运行，同时可承受最大额定起升重量下的轴向载荷。

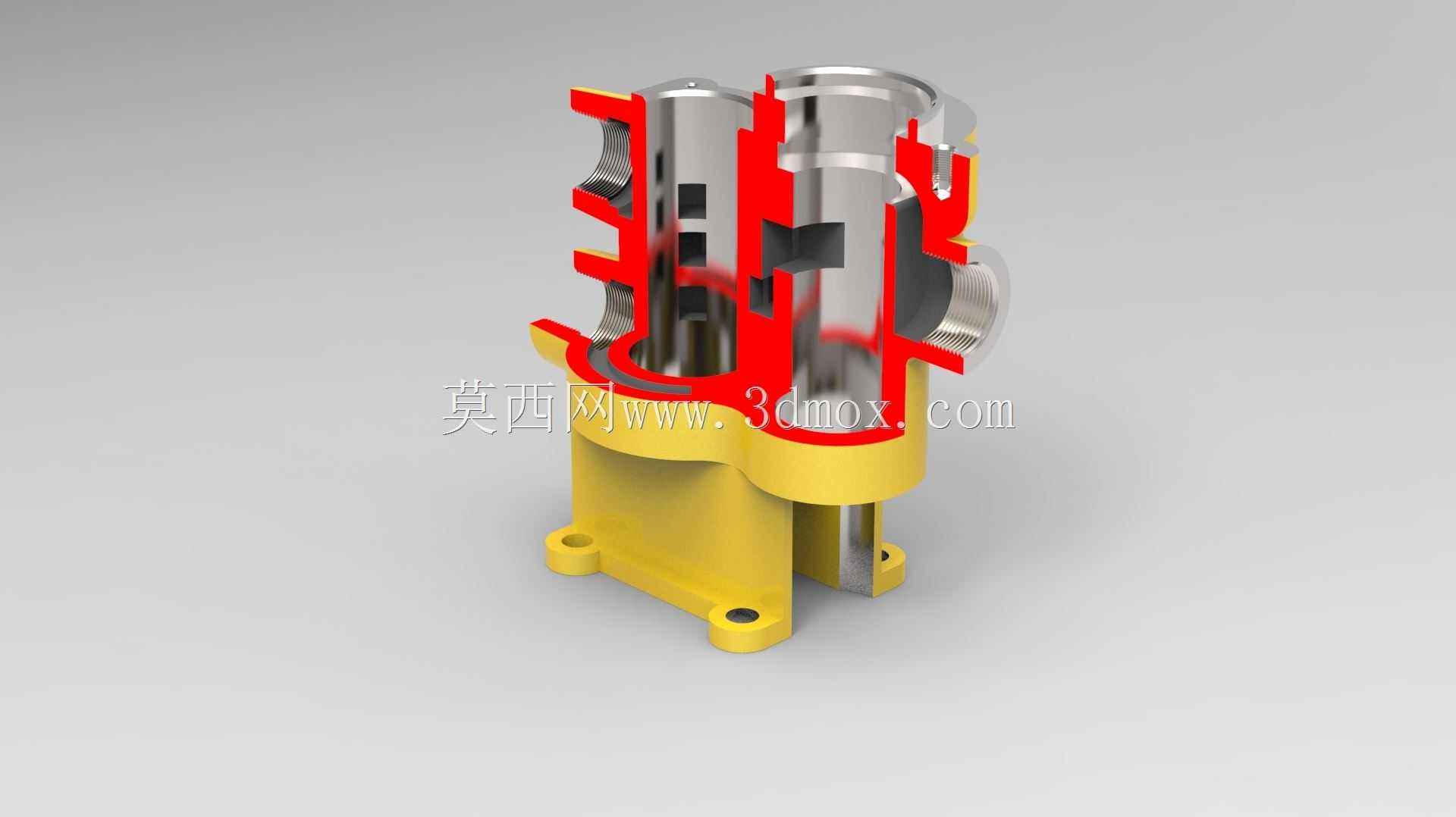

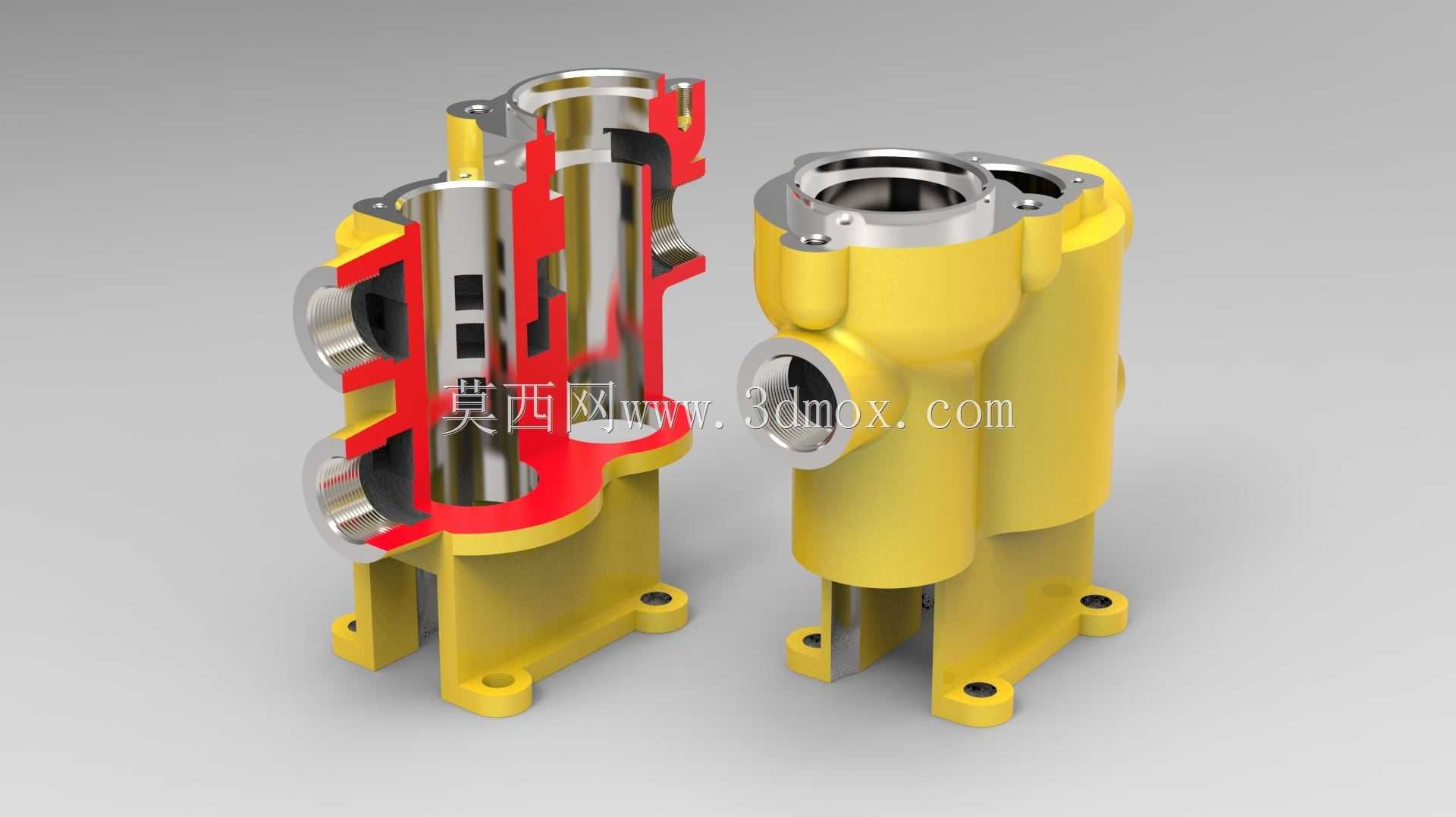

设计过程中针对气动作业的特性，在本体内部的气路通道处做了圆弧过渡处理，避免直角气路造成的气压损失，降低压缩空气流动过程中的噪音，同时腔体内部的流道经过耐压测试，可承受1.5倍额定工作压力的瞬时冲击，适配车间供气压力波动的实际工况。本体的外形采用方正的块状布局，侧面的加强筋结构与承载腔体一体铸造成型，在保证整体结构强度的前提下尽可能降低本体自重，减少起重设备的无效负载，外部的黄色涂装为工业起重设备的标准警示色，可在车间复杂作业环境中起到明显的标识作用，避免作业过程中发生碰撞。

在实际选型应用中，该本体可根据不同的起升重量需求匹配对应通径的气路阀芯，无需改动外部安装尺寸即可实现不同载荷等级的适配，降低了同系列起重设备的备件储备成本，日常维护时仅需定期更换接口处的密封件即可，无需拆解整个本体腔体，大幅降低了现场维护的工作量。
