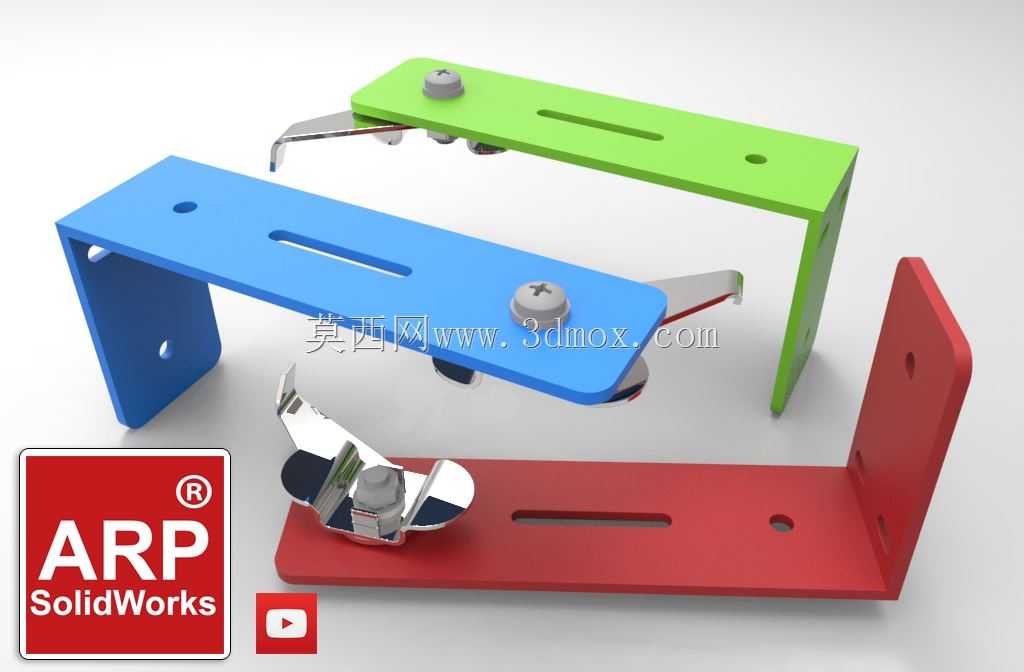

可旋转开口销组件与L型安装支架结构

这套可旋转开口销搭配L型安装支架的组合结构，在工业装配线的工装夹具、小型设备的快拆防护门、输送线侧挡调节机构中都有很广泛的适配场景，日常做设备改型或者工装迭代时，这类快锁结构能大幅减少拆装维护的耗时，不需要额外准备专用工具就能完成面板、挡板的快速开合与锁止。从功能特性来看，开口销组件自带旋转自由度，锁止状态下销体可绕安装轴做小角度转动，不会因为设备运行产生的小幅振动出现松脱，同时解锁时只需要扳动销体尾部的扳片就能退出锁止位，操作行程短，适合在安装空间局促的设备内侧、走线槽旁的挡板位置使用。设计时首先考虑了安装边界的适配性，L型支架的两个垂直安装面都预留了长条形调节腰孔，单块支架的腰孔长度覆盖了常用的20mm安装调节余量，安装时可以根据实际装配公差调整支架的固定位置，不需要现场二次扩孔，支架的折弯处做了内R角过渡，避免折弯应力集中导致长期受力后出现开裂，垂直面的安装孔位间距匹配市面上常用的工业铝型材槽距，也能直接固定在碳钢方管焊接的机架上。开口销的旋转基座采用沉头螺钉固定在支架平面上，螺钉头部完全沉入基座沉孔内，不会突出安装面干涉挡板的开合动作，销体头部做了圆弧导向，插入对应锁孔时不需要完全对位就能顺利滑入，降低现场装配的对位难度。实际选型使用时，单组支架搭配的开口销锁止力可以满足常规小型挡板、防护盖板的固定需求，不会因为设备运行的常规振动出现自行解锁的情况，支架的板材厚度适配常规的钣金加工工艺，折弯角度控制在90度±0.5度的公差范围内，保证安装后两个支架的平行度满足销体顺畅旋转的要求，腰孔的宽度适配M5、M6两种常用的安装螺栓，不需要额外加工转接件就能完成固定。做三维结构设计时，这套结构的各零件配合间隙都做了合理预留，旋转部位的间隙控制在0.2mm以内，既保证转动顺畅不会卡滞，也不会因为间隙过大出现锁止后窜动的问题，支架的边缘都做了去毛刺处理的结构设计，避免安装调试时划伤操作人员，开口销的扳片位置做了防滑纹理结构，戴劳保手套操作时也能顺利扳动解锁，不会出现打滑的情况。
