多色圆盘指尖陀螺结构设计方案

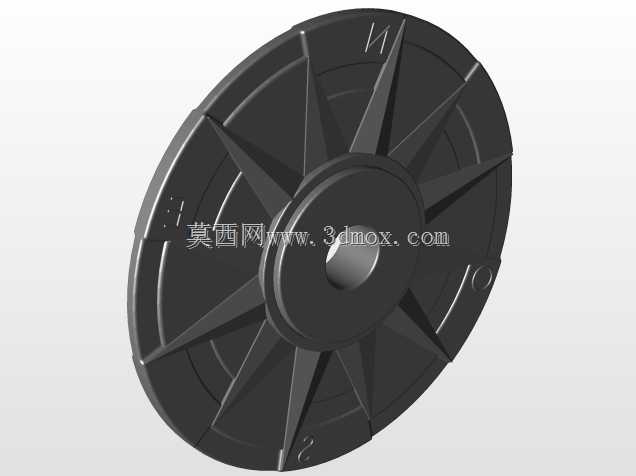

这类圆盘式指尖旋转把玩件，核心应用场景集中在日常手部解压、注意力辅助调节场景，既可以作为办公间隙舒缓手部紧张的小物件，也能作为手部精细动作训练的辅助载体，适配不同年龄层用户的手持使用需求。从功能特性来看，产品核心依靠中心标准轴承实现低阻尼长时旋转，外圈配重块采用均匀对称布局，保障旋转过程中的动平衡性能，避免高速旋转时出现偏摆、抖动问题，不同配色的外圈分区设计，既做外观区分，也能在旋转时形成动态视觉效果，提升把玩过程的视觉体验。设计过程中首先要确定中心轴承的安装边界，中心安装位内径匹配常用608型标准轴承的外径尺寸，轴承压装位预留0.02mm的过盈量，保障压装后轴承无松动、无卡滞，不会在旋转过程中出现内圈外圈同步打滑的问题。整体外形采用正圆形薄盘结构，主体厚度控制在5mm，整体外径控制在70mm左右，单手握持时边缘刚好贴合指腹弧度，不会因为尺寸过大导致握持硌手，也不会因为尺寸过小导致配重不足、旋转时长过短。外圈的配重分区采用等角度均分设计，每个配重区块的重量差控制在0.1g以内，从结构根源上消除旋转时的不平衡量，区块表面的标识凹槽深度控制在0.3mm，既可以填充不同色漆实现外观区分，也不会因为凹槽过深破坏整体结构强度、影响配重均匀性。中心轴承两侧设置0.5mm高的凸台，避免手指捏持时接触到旋转的盘体主体，减少旋转过程中的摩擦阻力，凸台表面做圆弧过渡处理，提升长时间捏持的触感舒适度。结构建模时优先采用对称特征建模思路，先完成单个扇区的结构绘制，再通过圆周阵列完成整体轮廓，后续调整配重时只需要修改单个扇区的特征参数，就能快速完成整体动平衡的迭代调整，大幅提升设计修改效率。盘体边缘做R0.5的圆角处理，去除锐边避免握持时划伤手部，整体结构无多余突出部件，日常放置、携带时不会勾挂衣物，适配日常随身收纳的使用需求。不同配色的版本仅调整表面涂层与扇区标识样式，核心安装尺寸、配重参数完全统一，可共用同一套加工模具，降低量产时的模具投入成本。
