长条式磁吸棒刀安装基座结构设计

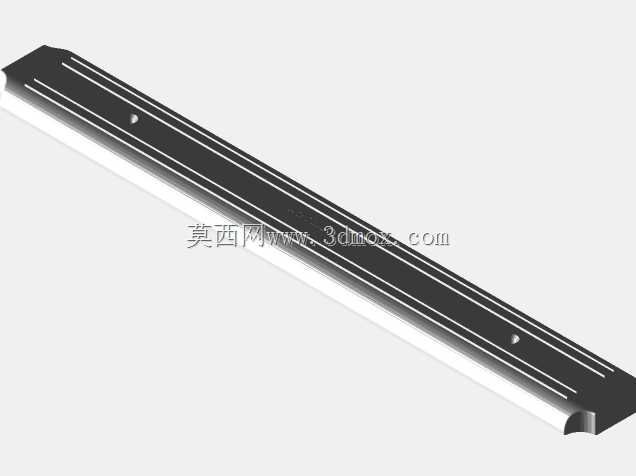

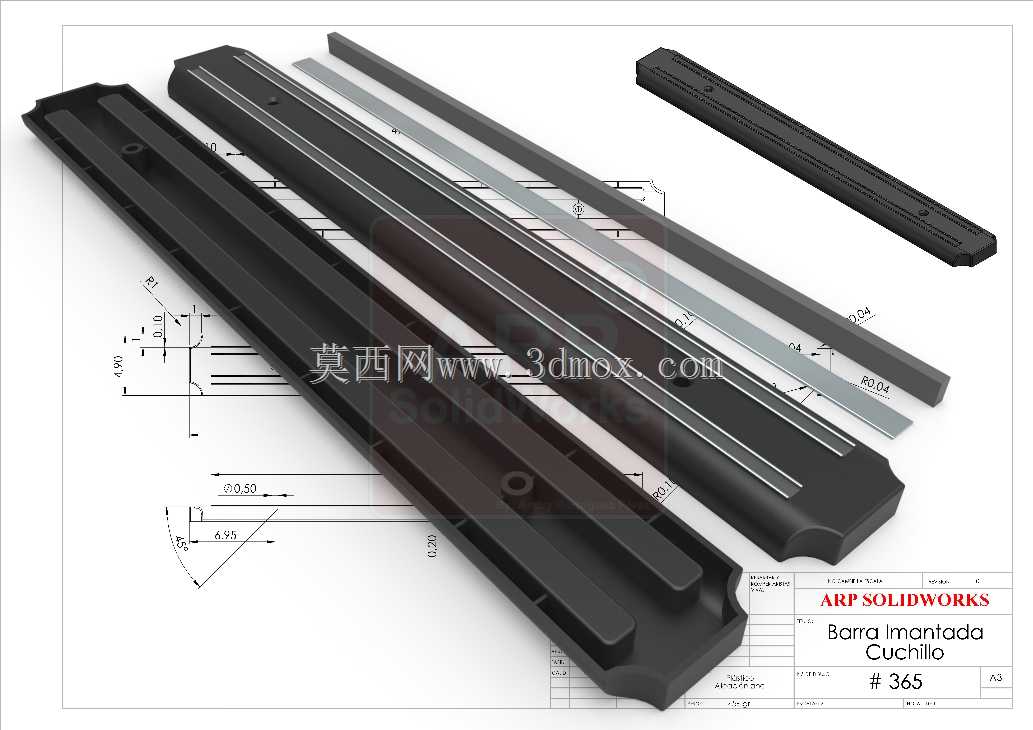

这类长条磁吸式棒刀基座，多应用于小型加工工位、精密装配操作台、实验室工具收纳区，也可集成在小型自动化裁切设备的刀架模组上，核心作用是通过内置磁体吸附固定棒状裁切刀具，既方便作业人员快速取放刀具，也能避免刀具随意摆放造成的刃口磕碰、工位杂乱问题，部分适配小型裁切设备的结构，还可配合进给机构实现定长裁切动作。从结构设计逻辑来看，整体采用长条形窄幅布局，主体为带加强筋的槽型壳体，壳体背部设置平直安装基准面，可通过沉头螺钉固定在操作台立面、设备机架侧壁等安装位置，安装面的平面度公差控制在0.1mm以内，保证安装后基座无翘曲，磁条吸附面与安装基准面的平行度公差控制在0.05mm范围内，避免刀具吸附后出现倾斜偏移。壳体正面设置多条平行的嵌装槽，用于嵌入固定永磁条，嵌装槽的深度根据磁条厚度设计，保证磁条安装后表面与壳体正面齐平，既最大化磁吸附力的作用距离，也避免磁条突出受到外力磕碰损坏。壳体两端做圆弧过渡处理，去除尖锐棱角，避免作业人员取放刀具时被划伤，同时端部设置定位凸台，可配合端盖实现磁条的轴向限位，防止设备运行振动导致磁条从槽内滑脱。尺寸设计上，整体长度适配常规棒刀的放置需求，宽度控制在窄幅范围，不会过多占用安装面的空间，厚度方向在保证结构强度的前提下做轻量化处理，背部的加强筋沿长度方向等距分布，既提升壳体的抗弯折强度，也减少原材料的用量。在功能细节上，壳体上预留的沉头安装孔位置经过受力校核，保证安装后基座的受力均匀，长期承受刀具取放的冲击力也不会出现松动变形；磁条的排布间距经过测算，保证整根棒刀吸附时受力均匀，不会出现一端翘起、吸附不稳的情况；刃口容纳槽的宽度略大于常规棒刀的刃部厚度，可避免刀具吸附时刃口直接接触基座表面造成磨损，延长刀具的使用寿命。这类结构在设计时还需要考虑不同使用场景的适配性，用于操作台收纳的版本可适当增加磁条数量提升吸附力，用于自动化设备的版本则需要在端部增加刀具定位挡块，保证每次刀具放置的位置一致，配合裁切机构实现高精度的裁切作业，同时壳体表面做哑光耐磨处理，避免长期使用后表面出现划痕积垢，方便日常工位清洁维护。
